Página 43 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2

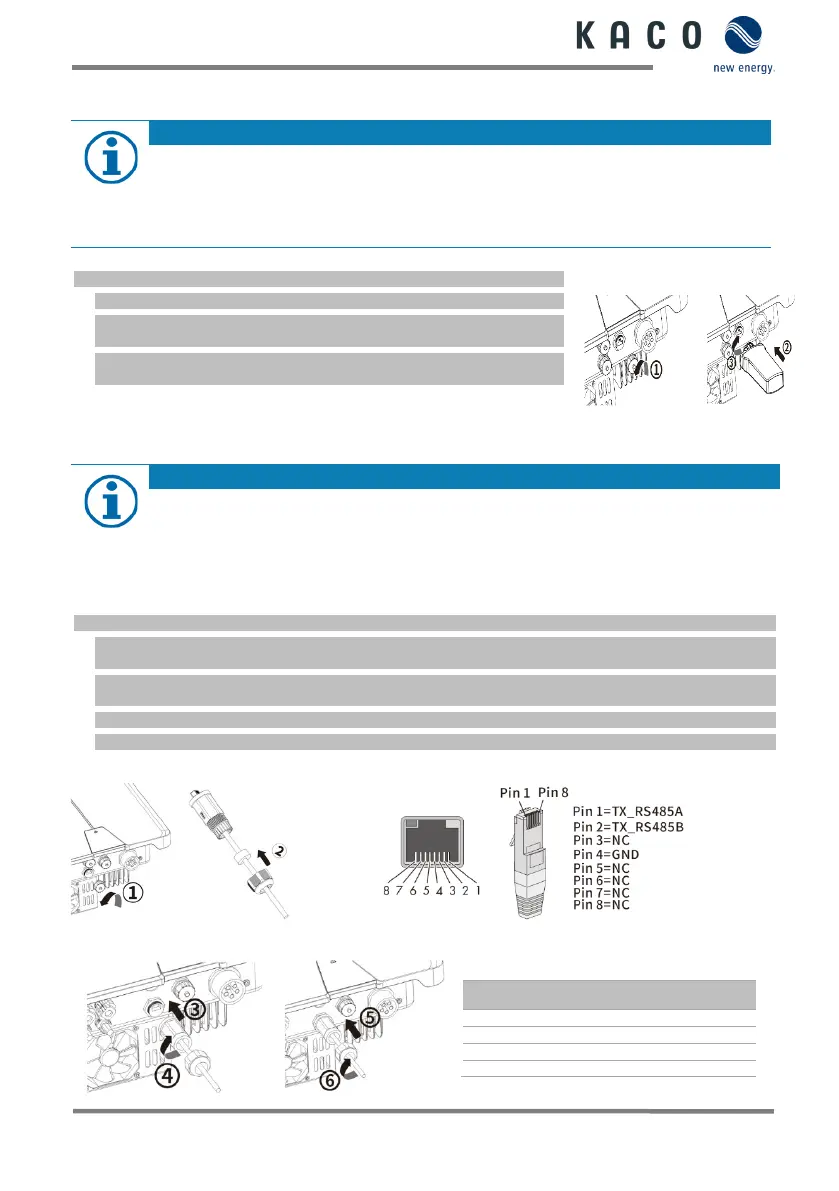

1.8 Conectar el módulo WLAN
Peligro de daños en el inversos por descarga electrostática
Los componentes internos del inversor pueden sufrir daños irreparables por descargas electrostáticas
o por la conexión de dispositivos USB inadecuados.
› Conéctese a tierra antes de tocar los componentes.
› La conexión COM3 solo es adecuada para el adaptador Wi-Fi incluido en el volumen de suministro
o el adaptador 4G de KACO new energy disponible opcionalmente.
El equipo se ha montado en el soporte.
1 Retire la tapa de la conexión COM3 (n.º 1).
2 Insertar el módulo WLAN (n.º 2) en la conexión existente y fijarlo a ella con la
tuerca del módulo WLAN.
3 Asegúrese de que el módulo esté conectado de forma fija y de que se vea la
etiqueta en el módulo.
» El módulo WLAN está conectado al equipo.
1.9 Conexión RS485
Para la conexión a la hembra RJ45, se necesita un cable de red de categoría 5E o superior.
Para el uso en exteriores, se permite la resistencia a los rayos UV y una longitud máxima de instalación
de 1000 m (de todos los inversores).
Peligro de daños en el inversos por descarga electrostática
Los componentes internos del inversor pueden sufrir daños irreparables a causa de un cableado
incorrecto entre entre los cables de alimentación y de señal. Esto anula todos los derechos de garantía.
› Asegúrese de la correcta asignación del cable.
El equipo se ha montado en el soporte.
1 Desenrosque la tapa de la conexión de comunicación (COM1 o COM2) (véase la ilustración siguiente, tenga en cuenta la
secuencia y las direcciones de las flechas).
2 Pase el cable de red por el casquillo roscado (incl. la tuerca de unión).
Configure la línea de comunicación como se muestra en la figura 19 (según DIN 46228-4, proporcionada por el cliente).
4 Enchufar el cable de red en COM1 o COM2 (véase la fig. 20; tenga en cuenta la secuencia y las direcciones de las flechas)
5 Apriete el casquillo roscado; apriete la tuerca de unión al final (n.º 5 y 6).
» El cable RS485 está conectado al equipo.
Fig. 18: Introducir el cable de red
Fig. 19: Distribución de conexiones de cables
Fig. 20 (izquierda): Conectar el cable de red
Junta con tuerca de unión
Fig. 17: Insertar el módulo WLAN
