KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Seite 20

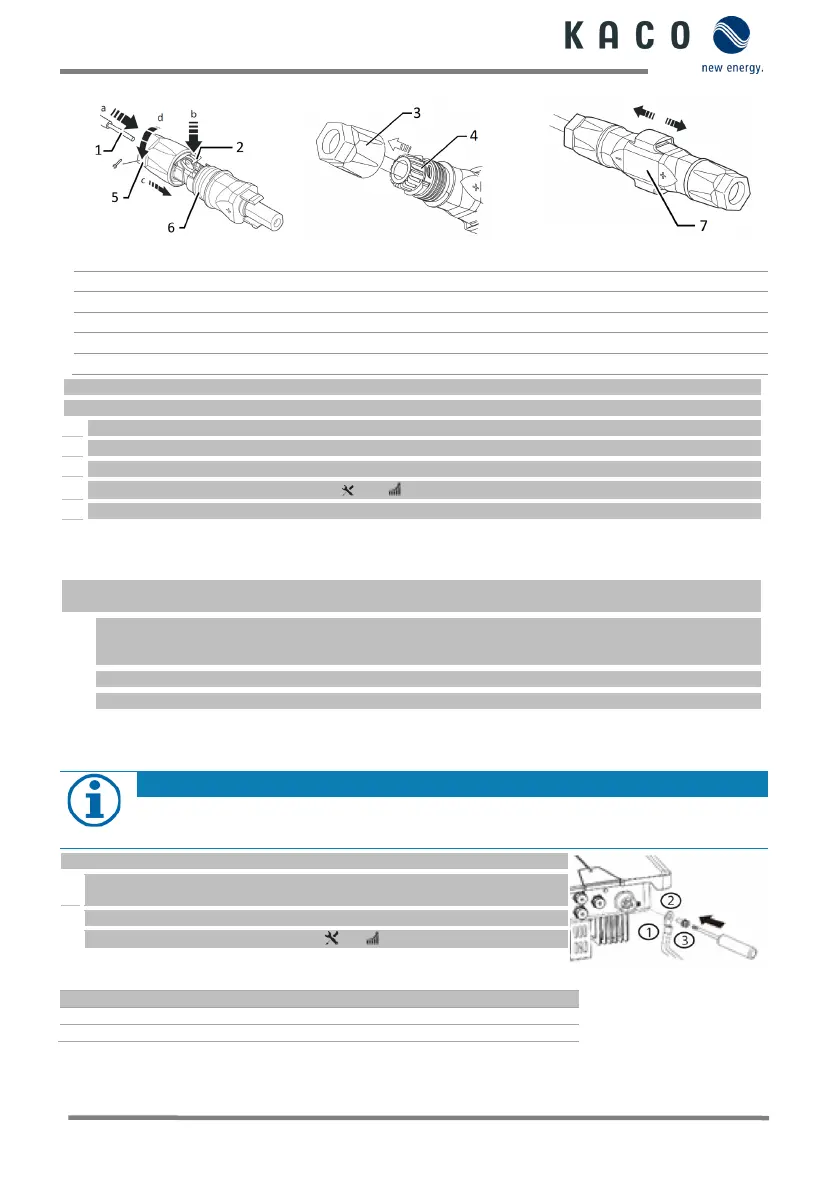

Abb. 13: Einsatz in Hülse schieben
Abb. 14: Befestigung prüfen
Sie haben die Montage abgeschlossen.
1 Isolierte Adern mit verdrillten Litzen vorsichtig bis zum Anschluss einführen.
HINWEIS: Litzenenden müssen in der Feder sichtbar sein.
2 Feder so schließen, dass die Feder einrastet und den Einsatz in die Hülse schieben.
3 Kabelverschraubung kontern und anziehen [ W_15/ 1.8 Nm].
4 Einsatz mit Kontaktstecker zusammenfügen.
» Elektrischen Anschluss vornehmen
PV-Generator anschließen
Der DC-Steckverbinder muss konfiguriert und der PV-Generator überprüft werden, um sicherzustellen, dass kein Erdschluss
vorhanden ist.
Siehe max. Eingangsstrom im Datenblatt sowie im vollständigen Handbuch.
1 Schutzkappen von den benötigten DC-Anschlüssen an der Geräteunterseite abnehmen.
2 DC-Steckverbinder paarweise in die DC-Plus und DC-Minus-Anschlussstecker einstecken (Siehe Abb. 8.2)
» Das Gerät ist mit dem PV-Generator verbunden.
1.7 Potentialausgleich herstellen
Je nach örtlichen Installationsvorschriften kann es erforderlich sein, das Gerät mit einem zweiten
Erdungsanschluss zu erden. Hierfür kann der Gewindebolzen an der Unterseite des Gerätes verwendet
Gerät ist an der Halterung montiert.
1 Erdungsleiter in einen geeigneten M5 Ringkabelschuh einführen und Kontakt
crimpen.
2 Anschlussfahne mit dem Erdungsleiter an der Schraube ausrichten.
3 Schraube fest in das Gehäuse eindrehen [ P_2/ 2.5 Nm].
» Gehäuse ist in den Potentialausgleich einbezogen
M5-Schraube (bereits montiert)
16: Erdung anschließen
