KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Side 183

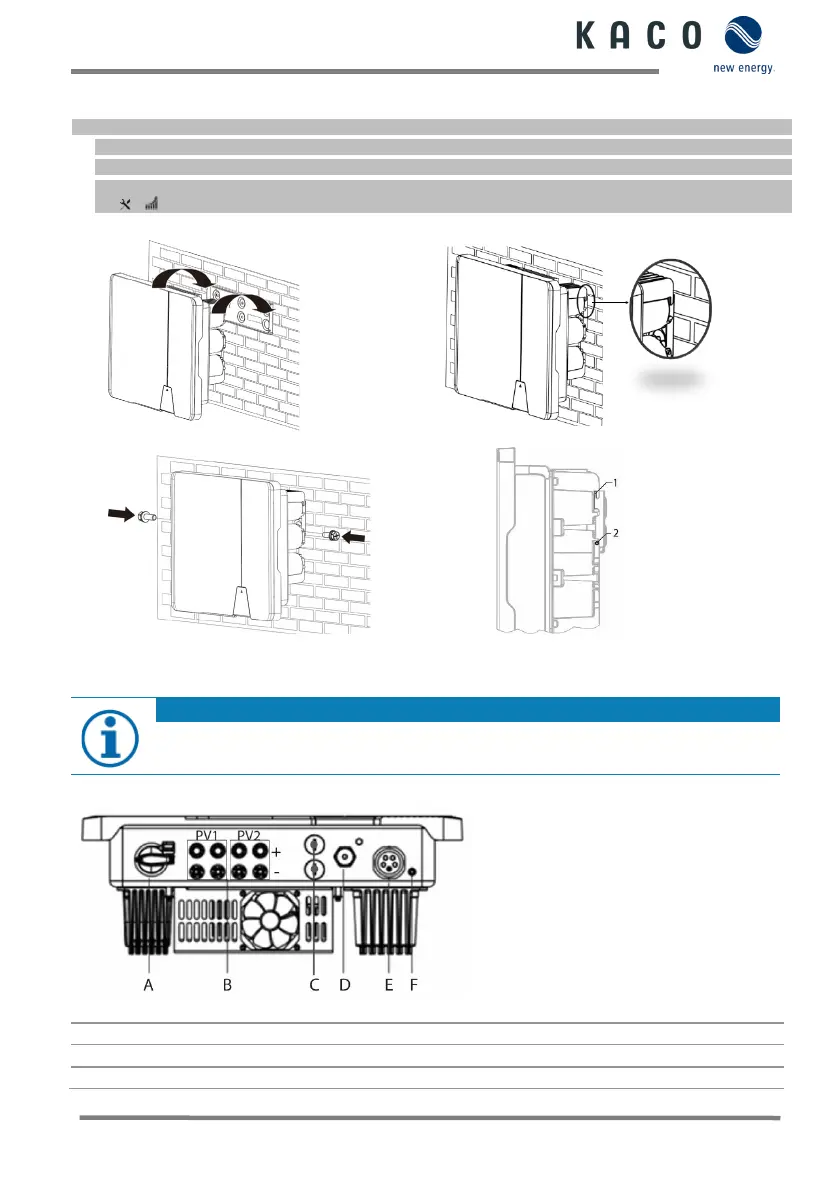

Løfte og montere apparatet
Veggholderen er montert.
1 Løft apparatet i håndtakene (se fig. 3.2). Vær oppmerksom på tyngdepunktet!
2 Heng apparatet på monteringsplaten (se fig. 6 og fig. 8.2 – pos 1.), og kontroller sikkert feste.
3 Medfølgende skruer (2x M5x14 mm) til sikring mot å bli løftet ut av hullet (fig. 8.2 – pos 2.) monteres på begge sider.
[ P / 2 Nm]
» Apparatet er montert. Fortsett med den elektriske installasjonen.
Fig. 6: Vekselretteren henges opp i veggholderen
Fig. 7: Kontroll av at apparatet sitter fast
Fig. 8.1: Feste vekselretteren Fig. 8.2: Feste vekselretteren
1.6 Foreta den elektriske tilkoblingen
følgende rammebetingelser:
Landsspesifikke installasjonsstandarder; apparatets effektklasse; ledningslengde; type kabling; lokale
1.6.1 Generell visning av vekselretteren fra undersiden
Fig. 8.3: Tilkoblingsside: Symbolforklaring
A Integrert DC-skillebryter
COM 3 – Wi-Fi-adapter-tilkobling
B DC-tilkobling for PV-generator
C COM1&2 – RJ45-kontakt for RS485-tilkobling
