Kaco blueplanet 10.0 NX3 M2 Quick Guide

Sivu 171 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
1.4 Seinäkiinnikkeen asennus
HUOM.
Vaara 
Vääränlaisen asennusmateriaalin käyttö voi aiheuttaa laitteen putoamisen ja laitteen alla olevien ihmisten
vakavan loukkaantumisen.
› Käytä vain asennuspintaan sopivaa asennusmateriaalia. Mukana oleva asennusmateriaali soveltuu vain
muuraukseen ja betoniin.
› Asenna laite vain pystyasentoon.
OHJE

Jos vähimmäisetäisyyssuosituksia ei noudateta, laite voi siirtyä puuttuvan ilmanvaihdon ja siihen liittyvän
lämmön kehittymisen vuoksi rajoittamaan tehoa.
› Noudata vähimmäisetäisyyksiä ja huolehdi lämmön riittävästä johtamisesta pois.
› Käytön aikana laitteen kotelon päällä ei saa olla esineitä.
› Varmista, etteivät vieraat aineet estä lämmön poisjohtamista laitteen asennuksen jälkeen.

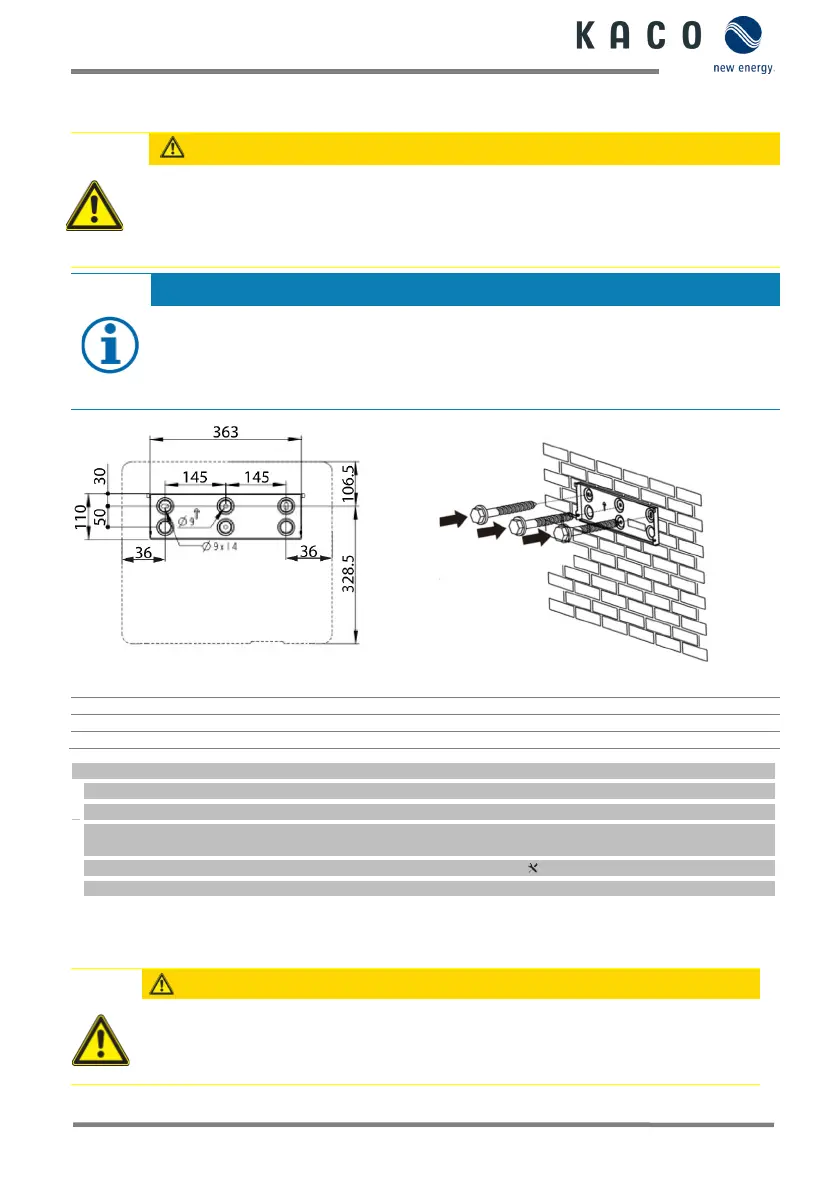

Kuva 4: Reiät seinäkiinnitystä varten
Kuva 5: Seinäkiinnikkeen asennus

1 Poraa kolme reikää [Ø 10 mm, syvyys 70 mm]
3 Asenna seinäkiinnike
2 Aseta ruuvit ja tapit paikoilleen
 Pahvipakkaus, kiinnike ja asennussarja pakkauksesta purettuina ja avattuina.
Merkitse kiinnityskohta kiinnikkeen paikan mukaan seinäpintaan kolmella merkillä.
2 Merkitse porattavien reikien paikat ja poraa kolme reikää.


3 Kiinnitä kiinnike sopivilla kiinnitysvälineillä seinään kiinnitettyyn asennussarjaan [ W-10].

» Jatka laitteen asennuksella.
1.5 Kiinnitä laite
HUOM.

Jos laitetta nostetaan epäasianmukaisesti, se voi kipata ja sen seurauksena pudota.
› Nosta laitetta aina siihen tarkoitetuista kädensijoista pystysuuntaan.
› Käytä valitulle asennuskorkeudelle sopivaa nousuapuvälinettä.
› Käytä laitetta nostaessasi ja laskiessasi suojakäsineitä ja turvakenkiä.

Kaco blueplanet 10.0 NX3 M2 Specifications

General

Model	blueplanet 10.0 NX3 M2
Manufacturer	Kaco
Category	Inverter
Max. AC Output Power	10000 W
Max. DC Voltage	1100 V
Number of MPPTs	2
Max. apparent AC power	10000 VA
AC frequency	50 Hz / 60 Hz
Max. AC current	16 A
Max. DC current	26 A
Protection class	IP65
Topology	Transformerless
Operating Temperature Range	-25°C to +60°C
Cooling	Convection
Max. DC power	15000 W
AC Output Voltage	230 V / 400 V
AC voltage range	230 V / 400 V
