Kaco blueplanet 10.0 NX3 M2 Quick Guide

KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 152. oldal

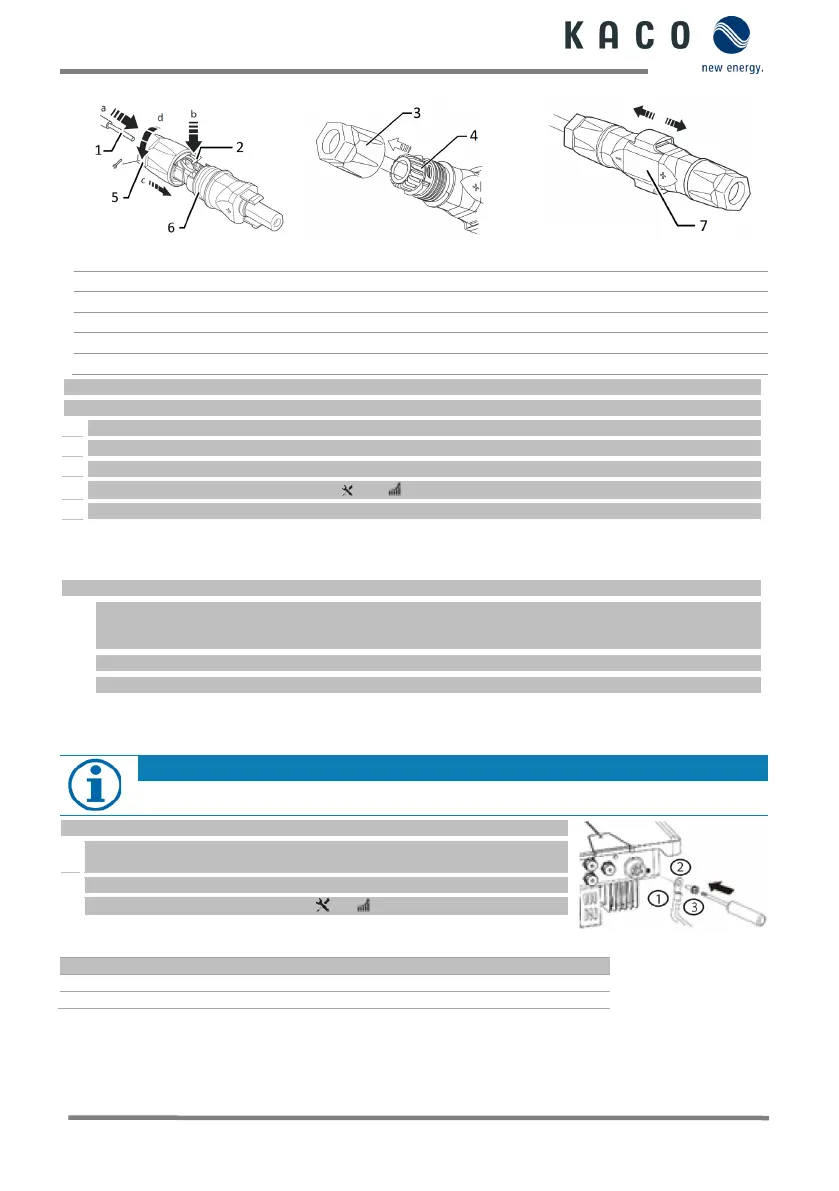

12. ábra: Az erek bevezetése
13. ábra: A betét betolása a hüvelybe
14. ábra: 
Jelmagyarázat
1
DC csatlakozó erei
5
Kábelcsavarzat
2
Rugó
6

3
Betét
7
Kuplung
4
Hüvely
 Elvégezte a felszerelést.
 
1 

2 A rugót úgy zárja le, hogy a rugó a helyére pattanjon, és csúsztassa a betétet a hüvelybe.
3 Kontrázza és húzza meg a kábelcsavarzatot [ W_15/ 1,8 Nm].
4 
» A villamos bekötés végrehajtása

 



1 
2 A DC dugaszolócsatlakozókat párosával csatlakoztassa a DC pozitív és DC negatív csatlakozódugóra (lásd 8.2 ábra)
» Ezzel rákötötte a készüléket a PV generátorra.
1.7 Potenciálkiegyenlítés létrehozása
TUDNIVALÓ


 A készülék a tartóra felszerelve.
1 

2 
3 A csavart szorosan csavarja be a házba [ P_2/ 2,5 Nm].
» A ház a potenciálkiegyenlítés részét képezi
Jelmagyarázat
1

3
M5 csavar (már felszerelve)
2

4-16mm²
16. ábra:
A földelés
csatlakoztatása

Kaco blueplanet 10.0 NX3 M2 Specifications

General

Model	blueplanet 10.0 NX3 M2
Manufacturer	Kaco
Category	Inverter
Max. AC Output Power	10000 W
Max. DC Voltage	1100 V
Number of MPPTs	2
Max. apparent AC power	10000 VA
AC frequency	50 Hz / 60 Hz
Max. AC current	16 A
Max. DC current	26 A
Protection class	IP65
Topology	Transformerless
Operating Temperature Range	-25°C to +60°C
Cooling	Convection
Max. DC power	15000 W
AC Output Voltage	230 V / 400 V
AC voltage range	230 V / 400 V
