1.6.2 Configurar la conexión de CA
Ha finalizado el montaje.
1 Deslice el prensaestopas y la carcasa con la junta sobre el cable.
2 Retire el aislamiento del cable [long. desaislado 75 mm].
3 Acorte los conductores N, L 2 mm más que el conductor de tierra PE y pele el aislamiento N, L, PE 12 mm.
4 Los conductores flexibles deben estar equipados con virolas de cable que cumplan con la norma DIN 46228.
5 Inserte los conductores en los contactos siguiendo la marca sobre el portacontactos.
6 Apriete los tornillos del portacontactos con la llave Allen suministrada [ W_3 / 2,0 Nm].
7 Presione el portacontactos en la carcasa hasta que se oiga un clic.
8 Sostenga la carcasa y apriete el prensaestopas [ W_40 / 5,0 Nm]
» Establecer la conexión eléctrica.

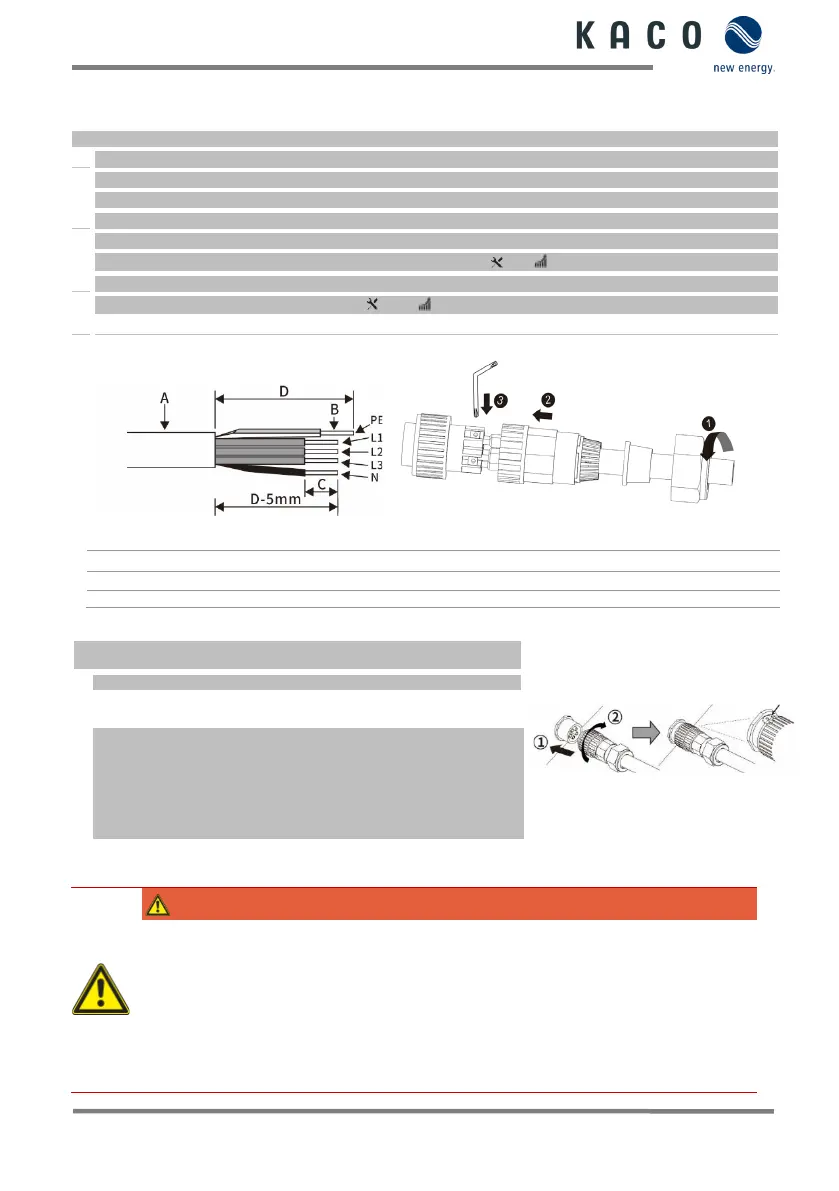

Fig. 9: Pelar los conductos
Fig. 10: Insertar el conductor en el portacontactos
Diámetro externo (Ø entre 18 y 21 mm)
Longitud del pelado de los cables aislados (aprox. 12 mm)
Sección de cable (entre 4 y 6 mm²)
Longitud del pelado del revestimiento exterior del cable de CA (aprox. 75 mm)
Establecer la conexión de CA
Conector de CA correctamente configurado.
1 Inserte el conector de CA en el conector del equipo.
2 Tienda los cables correctamente y siguiendo las siguientes normas:
– Tender los cables en torno al equipo con una distancia mínima de 20 cm.
– No tender los cables nunca por encima de semiconductores
(refrigerador).
– Una fuerza de torsión excesiva pone en peligro la clase de protección.
Tender los cables con un radio de curvatura de al menos cuatro veces
» El equipo está conectado a la red de alimentación.
1.6.3 Configurar la conexión de CC
PELIGRO
¡Peligro de muerte por descarga eléctrica!
El contacto con las conexiones conductoras de tensión provoca lesiones graves o mortales. Cuando la
radiación solar incide sobre el generador FV, llega tensión continua a los extremos abiertos de las líneas
de CC.
› Asegúrese de que los módulos FV cuenten con un buen aislamiento contra tierra.
› En el día más frío según los datos estadísticos, la tensión en vacío máxima de los módulos FV no
debe superar la tensión máxima de entrada del inversor.
› Compruebe la polaridad de los cables de CC.
› Asegúrese de la ausencia de tensión de CC.
› No desconecte el conector de CC bajo carga.
11: Encajar el conector de CA
con el conector del equipo
