1.6.2 Konfigurere AC-tilkoblingen
 Du har fullført monteringen.
1 Skyv kabelskrueforbindelsen og huset med pakning over ledningen.
2 Avisoler kabelen [sl. 75 mm].
3 Kutt lederne N, L 2 mm mer enn jordlederen PE og avisoler N, L, PE 12 mm.
4 Fleksible ledere må utrustes med lederendehylser i henhold til DIN 46228.
5 Ledere settes inn i kontaktene i samsvar med merkingen på kontaktholderne.
6 Skruene trekkes til på kontaktholderen med medfølgende unbrakonøkkel [ W_3 / 2,0 Nm].
7 Trykk inn kontaktholderen til et “klikk” høres i huset.
8 Hold huset fast og trekk til kabelskrueforbindelsen [ W_40 / 5,0 Nm].
» Foreta den elektriske tilkoblingen.

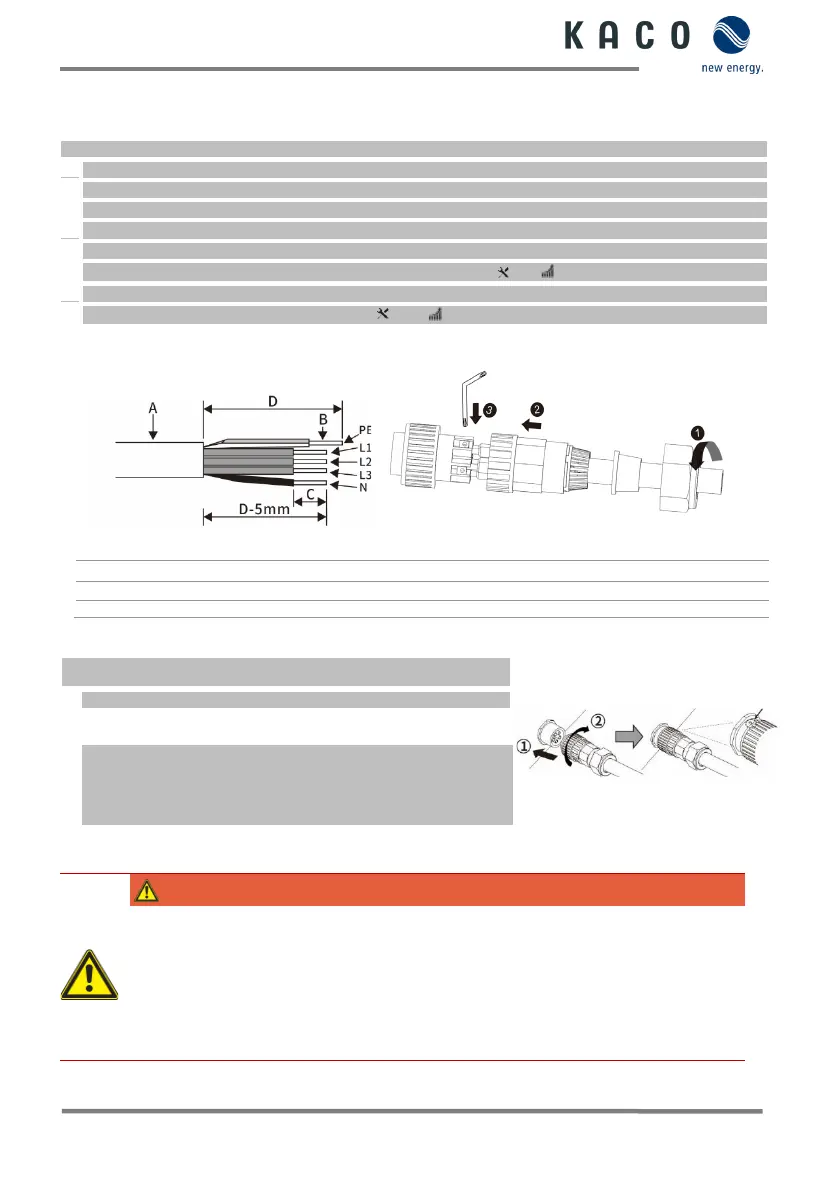

Fig. 9: Avisolering av lederne
Fig. 10: Tilkobling av lederne på kontaktholderen og
symbolforklaring
A
Ytre diameter (Ø 18 til 21 mm)
C
Avisoleringslengde på de isolerte ledningene (ca. 12 mm)
B
Ledningstverrsnitt (4 til 6 mm²)
D
Avisoleringslengde på yttermantelen til AC-ledningen (ca. 75 mm)
Foreta AC-
 Konfigurere AC-tilkoblingspluggen på fagkyndig vis.
1 Sett inn AC-tilkoblingspluggen på apparatets pluggforbindelse.
 MERK! AC-pluggforbindelsen er fast forbundet når den går hørbart
i lås.
2 Legg ledningene på faglig korrekt vis og i henhold til følgende regler:
– Legg ledningene rundt apparatet med en minimumsavstand på 20 cm.
– Ledninger må aldri legges over halvledere (kjølelegeme).
– For sterke bøyekrefter setter beskyttelsesklassen i fare. Legg ledninger
med en bøyeradius på minst fire ganger kabeldiameteren.
» Apparatet er koblet til strømnettet.
1.6.3 Konfigurere DC-tilkoblingen
FARE
Livsfare fra strømstøt!
Berøring av spenningsførende tilkoblinger fører til alvorlige personskader eller død. Ved sollys
på PV-generatoren foreligger det en likestrømspenning på de åpne endene av DC-ledningene.
› Kontroller at PV-modulene har god isolasjon mot jord.
› På den statistisk kaldeste dagen skal maksimal tomgangsspenning til PV-modulene ikke overskride
den maksimale inngangsspenningen til vekselretteren.
› Kontroller polariteten til DC-ledningene.
› DC-spenningsfravær sikkert opprettet.
› DC-pluggforbindelsene må ikke frakobles under last.
Fig.
11: La AC-tilkoblingspluggen gå
i lås med apparatpluggen

Kaco blueplanet 10.0 NX3 M2 Specifications

General

Model	blueplanet 10.0 NX3 M2
Manufacturer	Kaco
Category	Inverter
Max. AC Output Power	10000 W
Max. DC Voltage	1100 V
Number of MPPTs	2
Max. apparent AC power	10000 VA
AC frequency	50 Hz / 60 Hz
Max. AC current	16 A
Max. DC current	26 A
Protection class	IP65
Topology	Transformerless
Operating Temperature Range	-25°C to +60°C
Cooling	Convection
Max. DC power	15000 W
AC Output Voltage	230 V / 400 V
AC voltage range	230 V / 400 V
