Kaco blueplanet 10.0 NX3 M2 Quick Guide

KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Seite 18

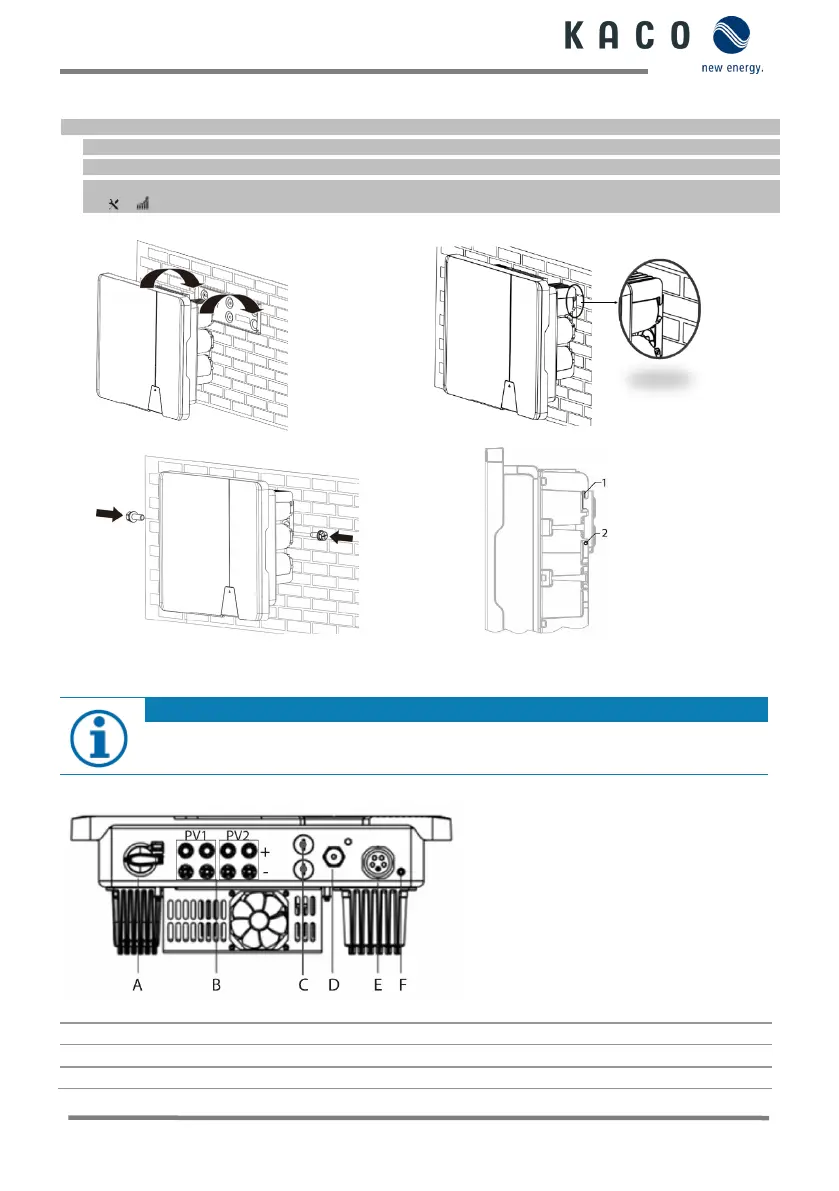

Gerät anheben und montieren
 Wandhalterung montiert.
1 Gerät an den Griffmulden anheben (siehe Abb. 3.2). Geräteschwerpunkt beachten!
2 Gerät in Montageplatte einhängen (siehe Abb. 6 und Abb. 8.2 – Pos 1.) und sicheren Sitz überprüfen.
3 Beiliegende Schrauben (2x M5x14mm) zur Sicherung gegen Ausheben an Bohrung (Abb.8.2 – Pos 2.) beidseitig montieren.
[ P / 2 Nm]
» Gerät ist montiert. Mit der elektrischen Installation fortfahren.
Abb. 6: Wechselrichter in die Wandhalterung einhängen
Abb. 7: Sicheren Sitz des Geräts prüfen
Abb. 8.1: Wechselrichter befestigen Abb. 8.2: Wechselrichter befestigen
1.6 Elektrischen Anschluss vornehmen
HINWEIS

Länderspezifische Installationsnormen; Leistungsklasse des Gerätes; Leitungslänge; Art der
Leitungsverlegung; lokale Temperaturen.
1.6.1 Allgemeine Ansicht Wechselrichter von unten
Abb. 8.3: Anschlussseite: Legende
A Integrierter DC-Trennschalter
D
COM 3 – WiFi-Stick-Anschluss
B DC-Anschluss für PV-Generator
E
AC-Anschlussbuchse
C COM1&2 – RJ45 Buchse für RS485-Anschluss
F
Gehäuseerdung

Kaco blueplanet 10.0 NX3 M2 Specifications

General

Model	blueplanet 10.0 NX3 M2
Manufacturer	Kaco
Category	Inverter
Max. AC Output Power	10000 W
Max. DC Voltage	1100 V
Number of MPPTs	2
Max. apparent AC power	10000 VA
AC frequency	50 Hz / 60 Hz
Max. AC current	16 A
Max. DC current	26 A
Protection class	IP65
Topology	Transformerless
Operating Temperature Range	-25°C to +60°C
Cooling	Convection
Max. DC power	15000 W
AC Output Voltage	230 V / 400 V
AC voltage range	230 V / 400 V
