Kaco blueplanet 10.0 NX3 M2 Quick Guide

Pagina 63 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2

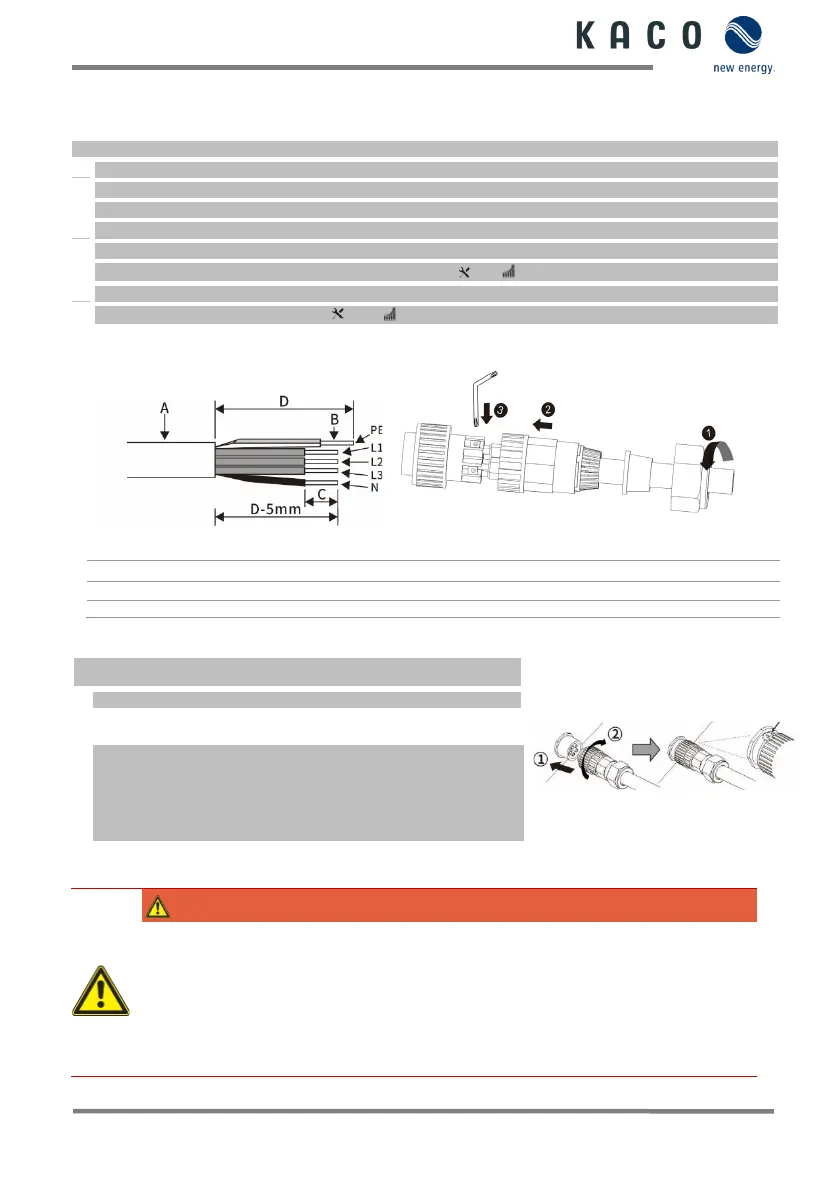

1.6.2 Configurazione del connettore CA
 Il montaggio è stato terminato.
1 Spingere il serracavo e l'involucro con la guarnizione sopra il cavo.
2 Spelare il cavo [sl. 75 mm].
3 Accorciare i fili N, L di 2 mm più del conduttore di protezione PE e spelare N, L, PE di 12 mm..
4 I conduttori flessibili devono essere dotati di capocorda conformi alla norma DIN 46228.
5 Collegare i conduttori come indicato dalle diciture presenti sul morsetto.
6 Serrare le viti del morsetto con la chiave a brugola in dotazione. [ W_3 / 2,0 Nm].
7 Spingere il morsetto nell'involucro finché non fa un "clic" udibile.
8 Fissare la scatola e serrare il pressacavo [ W_40 / 5,0 Nm]
» Realizzare il collegamento elettrico.
Imm. 9: Spelare i fili
Imm. 10: Inserire i fili al morsetto e
Legenda
A
Diametro esterno (Ø 18 a 21 mm)
C
Lunghezza di spelatura dei fili isolati (ca. 12 mm)
B
Sezione del filo (da 4 a 6 mm²)
D
Lunghezza di spelatura della guaina esterna del cavo CA (ca. 75 mm)
Esecuzione del collegamento CA
 Configurazione del connettore CA eseguita a regola d'arte.
1 Inserire il connettore CA al connettore dell’apparecchio.
 AVVERTENZA La connessione CA è 
è udibile uno scatto.
2 Posare correttamente le linee e in base alle seguenti regole:
– Posare i cavi intorno all'apparecchio con una distanza minima di 20 cm.
– Non posare le linee attraverso il semiconduttore (dissipatore)
– Forze di piegature troppo elevate pregiudicano il grado di protezione.
Durante la posa è necessario osservare un raggio di piegatura minimo
ammesso pari ad almeno quattro volte il diametro del cavo.
» L’apparecchio è collegato alla rete elettrica.
1.6.3 Configurazione del cavo CC
PERICOLO
Pericolo di morte dovuta a scossa elettrica!
Il contatto con cavi sotto tensione può causare gravi lesioni o la morte. In caso di irraggiamento solare
sul generatore FV, sulle estremità aperte dei conduttori CC è presente una tensione continua.
› Assicurarsi che i moduli FV presentino un buon isolamento da terra.
› Nel giorno più freddo secondo i dati statistici, la massima tensione a circuito aperto dei moduli FV
non deve superare la massima tensione di ingresso dell'inverter.
› Verificare i contrassegni di polarità dei cavi CC.
› Non vi è alcuna tensione CC.
› Non scollegare il connettore CC sotto carico.
Imm. 11:
Incastrare il connettore CA
sul connettore dell'apparecchio

Kaco blueplanet 10.0 NX3 M2 Specifications

General

Model	blueplanet 10.0 NX3 M2
Manufacturer	Kaco
Category	Inverter
Max. AC Output Power	10000 W
Max. DC Voltage	1100 V
Number of MPPTs	2
Max. apparent AC power	10000 VA
AC frequency	50 Hz / 60 Hz
Max. AC current	16 A
Max. DC current	26 A
Protection class	IP65
Topology	Transformerless
Operating Temperature Range	-25°C to +60°C
Cooling	Convection
Max. DC power	15000 W
AC Output Voltage	230 V / 400 V
AC voltage range	230 V / 400 V
