Kaco blueplanet 10.0 NX3 M2 Quick Guide

KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 150. oldal

 A fali tartó felszerelése megtörtént.
1 A készüléket a fogantyúknál fogva emelje meg (lásd 3.2 ábra). Vegye figyelembe a készülék súlypontját!
2  – 
3 A mellékelt csavarokat (2x M5x14mm) a kiemelés elleni védelemhez a furatnál (8.2 ábra – 2. tét.) kétoldalt szerelje fel.
[ P / 2 Nm]
» Ezzel felszerelte a készüléket. Folytassa a villamos telepítéssel.

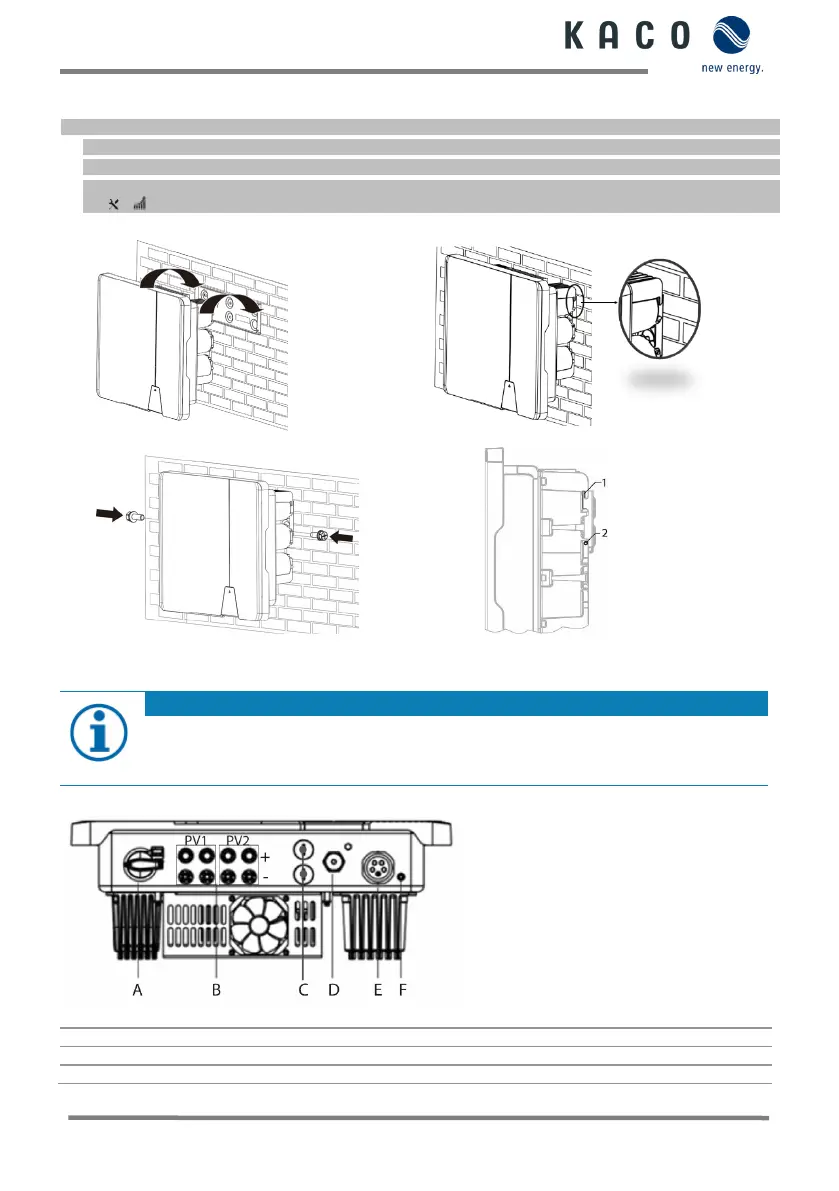

6. ábra: Inverter beakasztása a fali tartóba
7. ábra: 
8.1. ábra: Az inverter rögzítése 8.2 ábra: Az inverter rögzítése
1.6 A villamos bekötés végrehajtása
TUDNIVALÓ


Az adott országban érvényes telepítési szabványok; a készülék teljesítményosztálya; vezetékhossz; a

1.6.1 Általános nézet, inverter alulról
8.3. ábra: Csatlakozási oldal: Jelmagyarázat
A Integrált DC megszakító
D
COM 3 – WiFi-Stick csatlakozó
B DC csatlakozó a PV generátorhoz
E
AC csatlakozóaljzat
C COM1&2 – RJ45 aljzat az RS485 csatlakozóhoz
F
Ház földelés

Kaco blueplanet 10.0 NX3 M2 Specifications

General

Model	blueplanet 10.0 NX3 M2
Manufacturer	Kaco
Category	Inverter
Max. AC Output Power	10000 W
Max. DC Voltage	1100 V
Number of MPPTs	2
Max. apparent AC power	10000 VA
AC frequency	50 Hz / 60 Hz
Max. AC current	16 A
Max. DC current	26 A
Protection class	IP65
Topology	Transformerless
Operating Temperature Range	-25°C to +60°C
Cooling	Convection
Max. DC power	15000 W
AC Output Voltage	230 V / 400 V
AC voltage range	230 V / 400 V
