KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Sidan 196

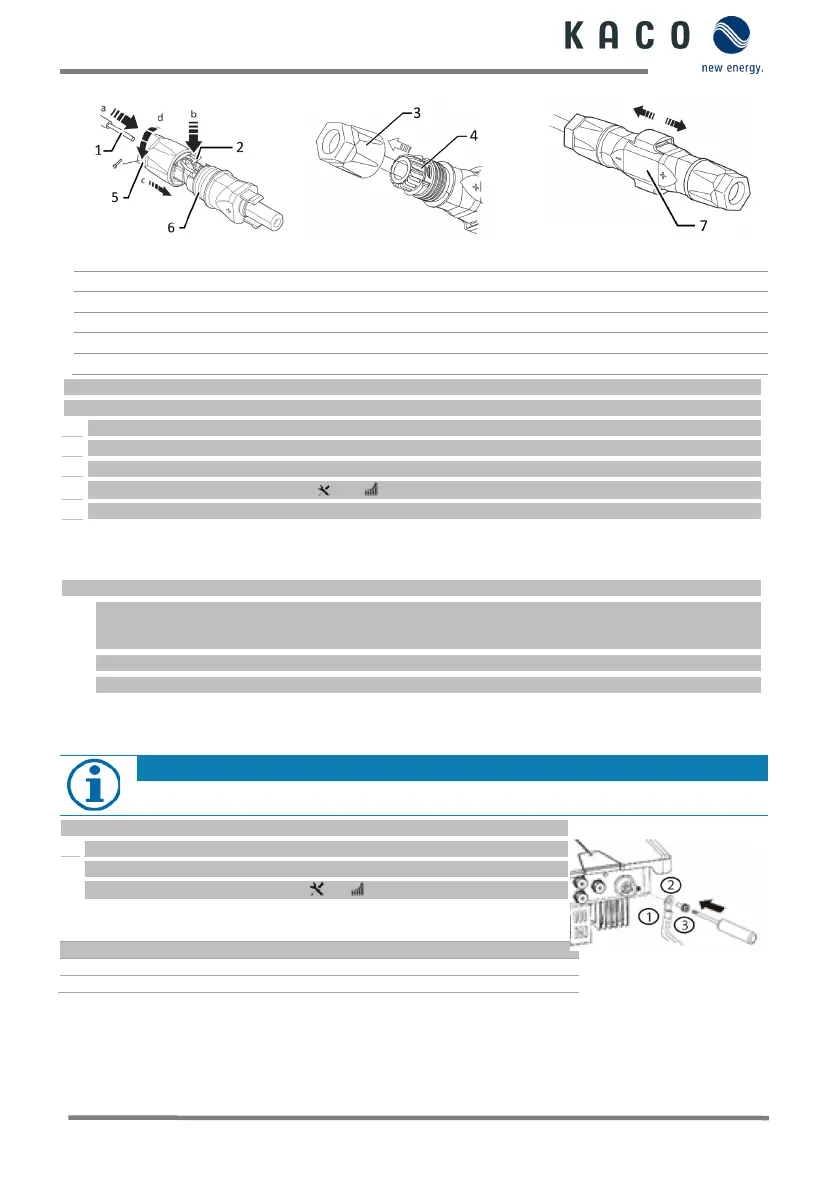

Fig. 12: Infoga ledningar
Fig. 13: Skjuta in insatsen i hylsan
Fig. 14: Kontrollera fästet
Bildtext
1
Ledning för DC-anslutning
5
Kabelförskruvning
2
Fjäder
6
Stickkontakt
3
Insats
7
Koppling
4
Hylsa
Du har avslutat monteringen.

1 För försiktigt in isolerade ledningar med tvinnade flätor till anslutningen.

2 Stäng fjädern så att fjädern hakar i och tryck in insatsen i hylsan.
3 Kontra kabelförskruvningen och dra åt [ W_15/ 1,8 Nm].
4 Foga samman insatsen med kontakten.
» Utföra den elektriska anslutningen
Ansluta PV-generatorn
DC-kontakten måste konfigureras och PV-generatorn kontrolleras för att säkerställa att det inte finns något jordfel.


Se max. ingångsström i databladet samt i den 
1 Ta bort skyddslock från de DC-anslutningar som krävs på enhetens undersida.
2 Sätt in DC-kontakter parvis i DC Plus- och DC Minus-kontakterna (se fig. 8.2)
» Enheten är ansluten till PV-generatorn.
1.7 Skapa ekvipotentialbindning
ANVISNING
Beroende på de lokala installationsföreskrifterna kan det eventuellt vara nödvändigt att jorda enheten
med en andra jordanslutning. I detta fall kan den gängade bulten på undersidan av enheten användas.
Enheten är monterad på hållaren.
1 För in jordledaren i en lämplig M5-ringkabelsko och krimpa kontakten.
2 Rikta in genomföringsuttag mot jordledaren på skruven.
3 Skruva fast skruven ordentligt i höljet [ P_2/ 2,5 Nm].
» Hölje ingår i ekvipotentialbindningen
Bildtext
1
M5-ringkabelsko
3
M5-skruv (redan monterad)
2
Jordning skyddsledare
4–16 mm²
Fig.
16: Anslut till jord
