4.2 Opstilling af grundmodul uden tilbygning

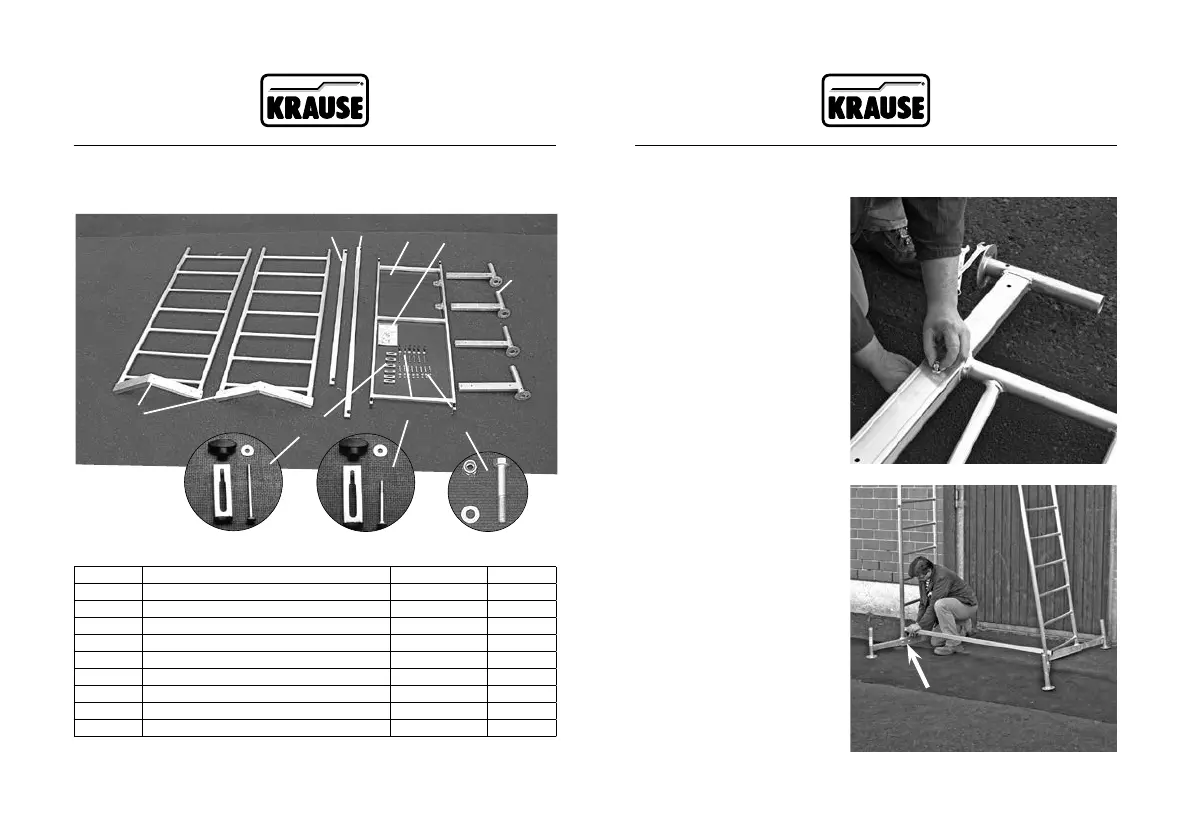

Grundpakke (artikel nummer 710116 / 600004)
Grundpakken (artikel nummer 710116 / 600004) består af følgende dele:
Monteringstrin til opstilling af grundmodulet
Trin 1
Traverserne føres ind i
grundrammen og de kseres
med hver 2 skruesæt (718891)
Traversens kan maks. udskydes
ca. 350 mm.
Trin 2
Forbind de to grundrammer
med gelænderlisten
Pos Betegnelse Artikel-nr Stk.
1 Grundramme 715067 2
2 Gelænderliste, ca. 1,59 m 712806 1
3 Diagonal, ca. 1,89 m 712707 1
4 Dæk 711007 1
5 Opstillingsvejledning 560705 1
6 Travers 714008 4
7 Skruer til traverser M8 x 50 mm 718891 8
8 Fikseringssæt M5 x 65 mm 718860 4
9 Fikseringssæt M5 x 85 mm 718877 2
Grundmodul
Grundmodul
x8
x2
x4
1
7
2
4
3
5
8
9
6
M 5 x 65 mm
