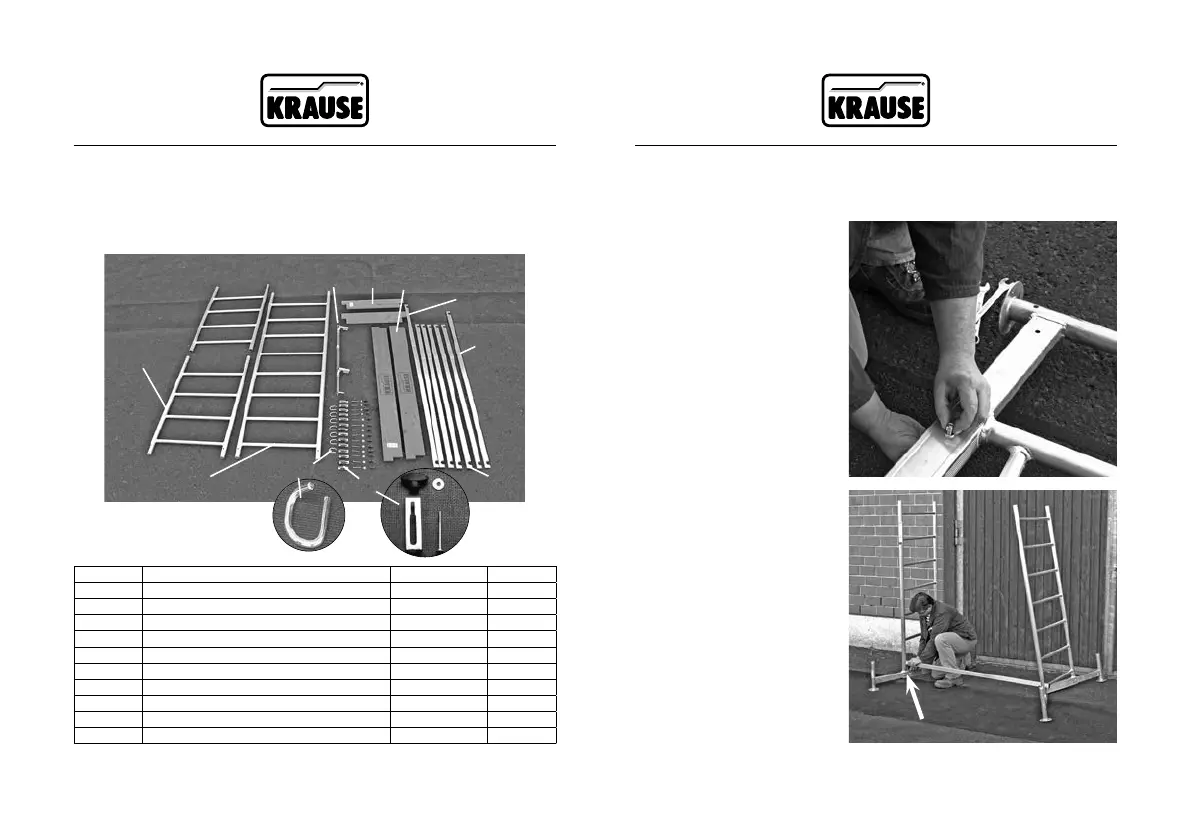

4.3 Grundmodul med første tilbygning
For et stillads med første tilbygning skal delene fra før beskrevne grundmodul
(artikel nummer 710116 / 600004) samt delene til tilbygningen (artikel nummer
710130 / 600011) bruges. Pakken til 1. tilbygning (artikel nummer 710130 /
600011) består af følgende dele:
Monteringstrin til opstilling af grundmodul med
første tilbygning
Trin 1
Traverserne føres ind i
grundrammerne og
kseres med hver 2 skruesæt
(M8 x 50 mm).
Traversen kan maks. udskydes
ca. 350 mm.
Trin 2
Forbind de to grundrammer
med 2 gelænderlister.
Pos Betegnelse Artikel-nr Stk.
1 Vertikal ramme 2,00 x 0,65 m 715012 1
2 Vertikal ramme 1,00 x 0,65 m 715029 2
3 Stabiliseringssæt 714305 1
4 Tværgående fodliste 713506 2
5 Langsgående fodliste 713001 2
6 Diagonal ca. 1,89 712707 1
7
Diagonal gelænderliste, ca. 1,77 m 712813 1
8 Gelænderliste, ca. 1,59 m 712806 5
9 Fikseringssæt M5 x 65 mm 718860 16
10 Sikkerhedsclips, Ø 8 mm 714411 7
Grundmodul med første tilbygning Grundmodul med første tilbygning
x7 x16
1
7
6
2
4
3
5
9
10
8
M 5 x 65 mm
