4.2 Perustelineiden kokoaminen ilman lisäkerroksia
Peruspaketti (tuotenumero 710116 / 600004)
Peruspakettiin (tuotenumero 710116 / 600004) kuuluvat seuraavat osat:

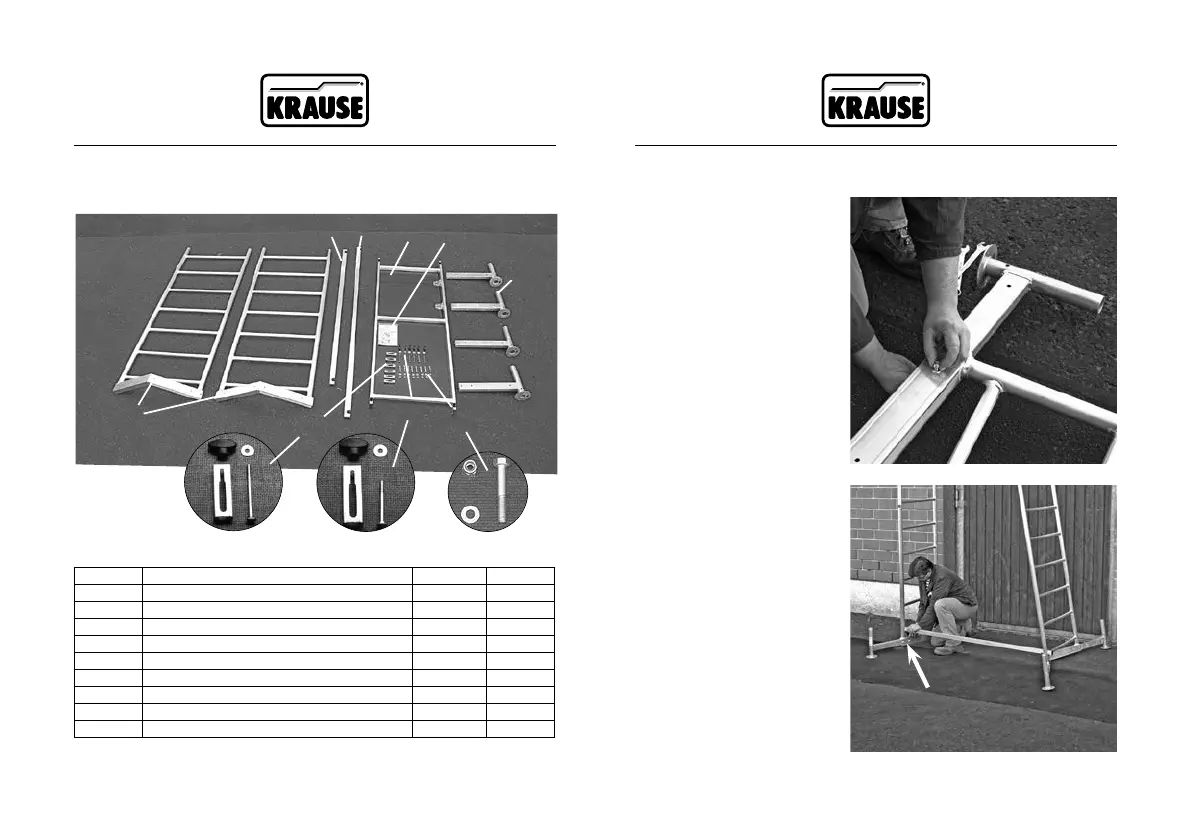

Perustelineiden kokoamisvaiheet
Vaihe 1
Vie poikkipalkit peruskehik-
kojen sisään ja kiinnitä palkit
paikalleen kukin 2 ruuvisarjalla
M8 x 50 mm.
Poikkipalkin suurin ulosveto-
matka on n. 350 mm.
Vaihe 2
Yhdistä molemmat peruskehikot
toisiinsa kaidetuen avulla.
Nro Nimitys Tuotenro Kpl
1 Peruskehikko 715067 2
2 Kaidetuki, n. 1,59 m 712806 1
3 Viistotuki, n. 1,89 m 12707 1
4 Lattialava 711007 1
5 Kokoamisohje 560705 1
6 Työntöpoikkipalkki 714008 4
7
Työntöpoikkipalkin ruuvit M8 x 50 mm
718891 8
8 Varmistussarja M5 x 65 mm 718860 4
9 Varmistussarja M5 x 85 mm 718877 2
Perustelineet Perustelineet
x8
x2
x4
1
7
2
4
3
5
8
9
6
M 5 x 65 mm
