320319

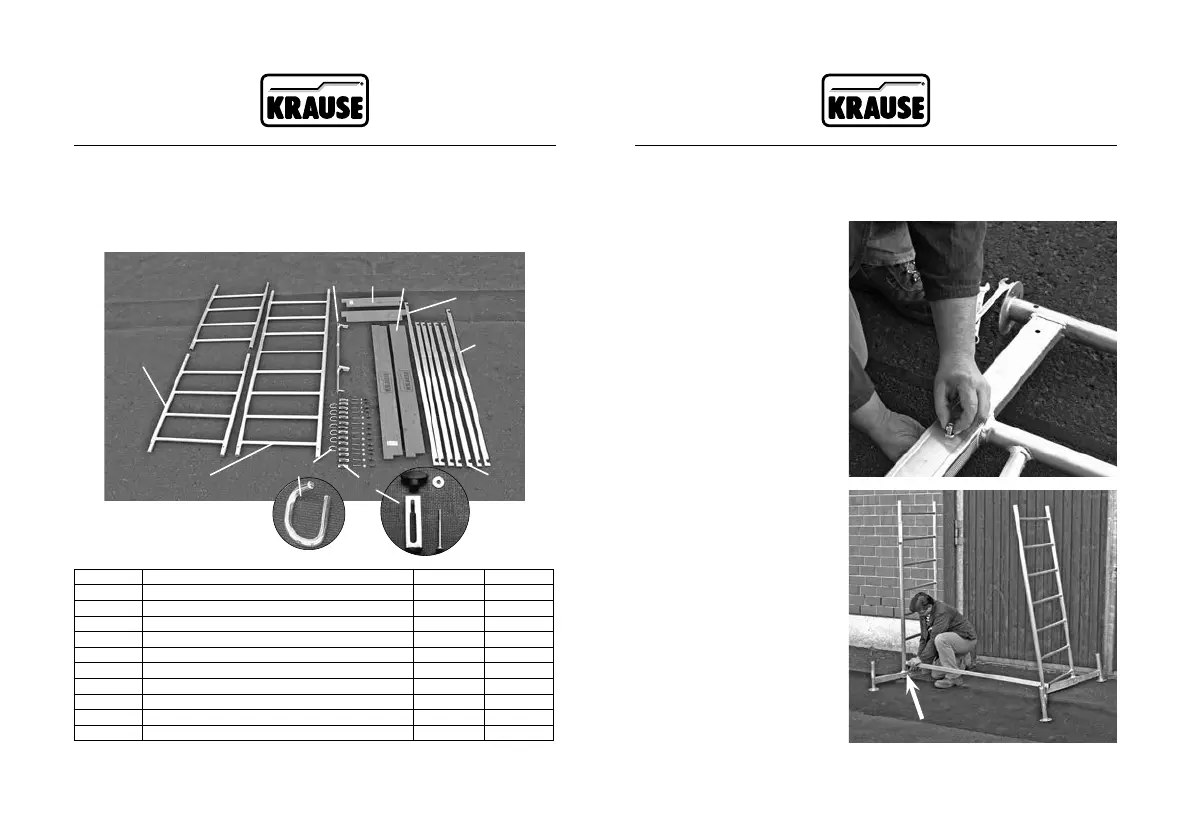

4.3 Perustelineet yhdellä lisäkerroksella
Yhdellä lisäkerroksella varustettuihin telineisiin tarvitaan edellä kuvattu
perustelinesarja (tuotenumero 710116 / 600004) sekä lisäksi lisäkerroksen osat
(tuotenumero 710130 / 600011). Yhden lisäkerroksen osapaketti
(tuotenumero 710130 / 600011) sisältää seuraavat osat:
Perustelineiden ja yhden lisäkerroksen
kokoamisen asennusvaiheet
Vaihe 1
Vie poikkipalkit peruskehik-
kojen sisään ja kiinnitä palkit
paikalleen kukin 2 ruuvisarjalla
(718891).
Poikkipalkin suurin ulosveto-
matka on n. 350 mm.
Vaihe 2
Yhdistä molemmat peruskehi-
kot toisiinsa 2 kaidetuen avulla.
Nro Nimitys Tuotenro Kpl
1 Pystykehikko 2,00 x 0,65 m 715012 1
2 Pystykehikko 1,00 x 0,65 m 715029 2
3 Seinän välike 714305 1
4 Poikkilauta 713506 2
5 Pitkittäislauta 713001 2
6 Viistotuki, n. 1,89 m 712707 1
7
Kaideviistotuki n. 1,77 m
712813 1
8 Kaidetuki, n. 1,59 m 712806 5
9 Varmistussarja M5 x 65 mm 718860 16
10 Kiertosokka, Ø 8 mm 714411 7
Perustelineet yhdellä lisäkerroksella Perustelineet yhdellä lisäkerroksella
x7 x16
1
7
6
2
4
3
5
9
10
8
M 5 x 65 mm
