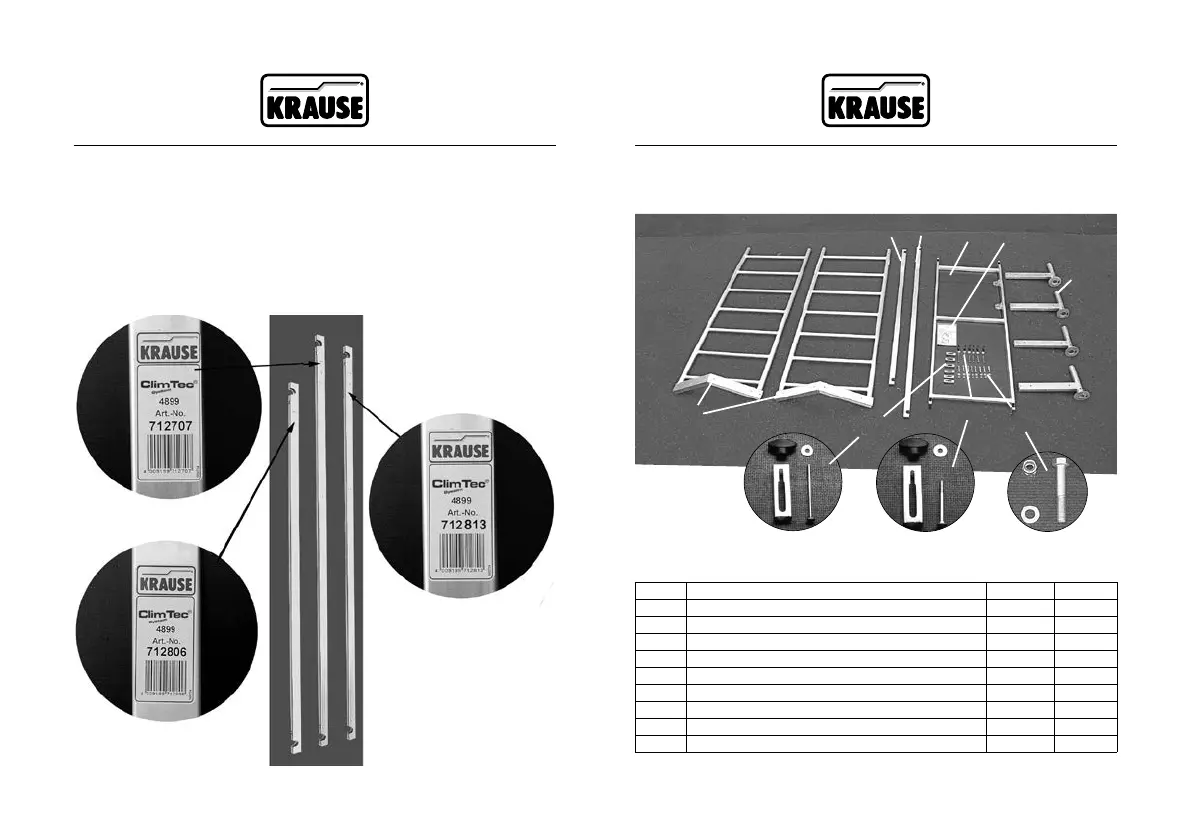

Risico op verwisseling
De diagonale schoren en de leuningschoren zien er hetzelfde uit en verschillen
alleen wat hun lengte betreft.
De diagonale schoor is ca. 30 cm langer dan de leuningschoor.
Let op de artikelnummers op de typeplaatjes om ze goed te identiceren.
Diagonale schoor, ca. 1,89 m
Art.nr. 712707
Leuningschoor, ca. 1,59 m
Art.nr. 712806
Leuningschoor, ca. 1,77 m
Art.nr. 712813
x8
x2
x4
1
7
2
4
3
5
8
9
6
4.2 Montage basissteiger zonder etage (slag)
Basispakket (art.nr. 710116 / 600004)
Het basispakket (art.nr. 710116
/
600004) bestaat uit de volgende onderdelen:
Pos. Naam Art.-nr. Aantal
1 Basisframe 715067 2
2 Leuningschoor, ca. 1,59 m 712806 1
3 Diagonale schoor, ca. 1,89 m 712707 1
4 Platform 711007 1
5 Montagehandleiding 560705 1
6 Schuifpoot 714008 4
7 Schroeven voor schuiftraverse M8 x 50 mm 718891 8
8 Borgset M5 x 65 mm 718860 4
9 Borgset M5 x 85 mm 718877 2
Basissteiger
