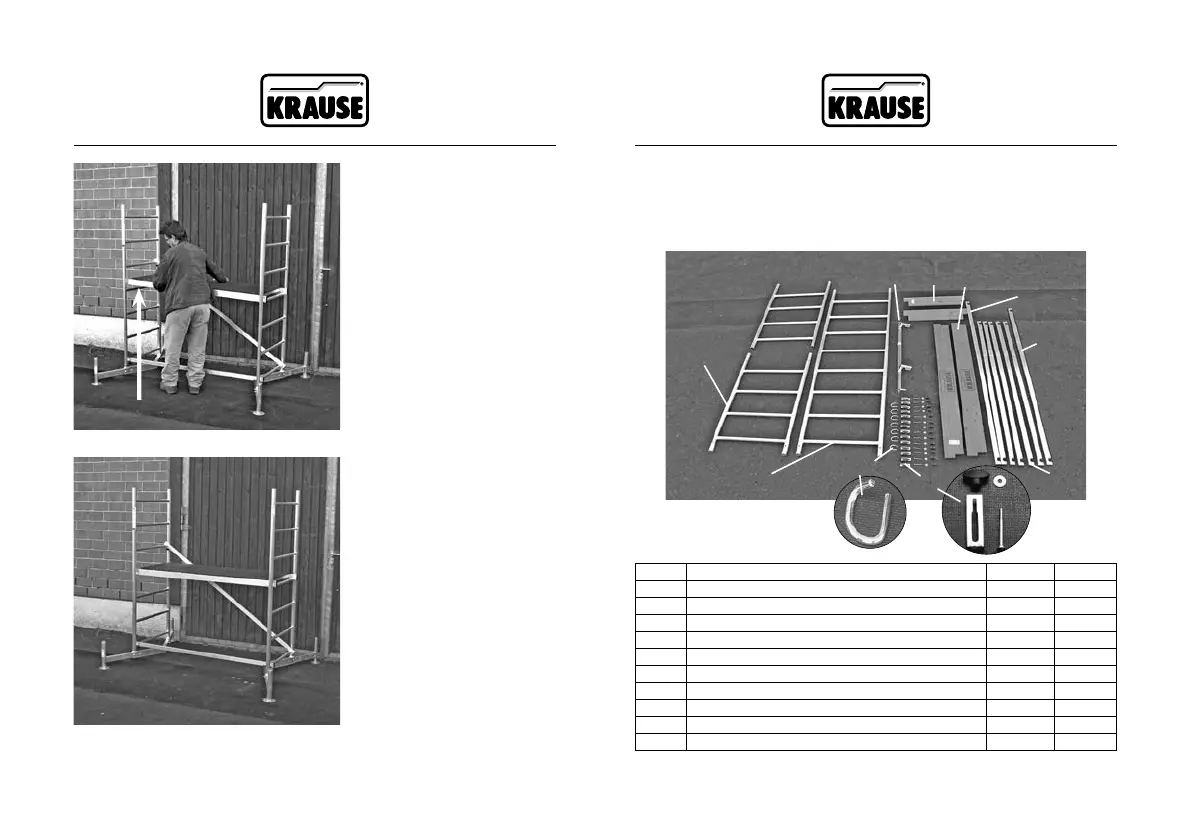

Stap 4
Hang het platform in de vierde
sport. Borg het platform met de
borgsets.
De afbeelding toont de afge-
monteerde basissteiger.
Het platform mag bij dit pakket
niet hoger zijn dan 1 m.
Basissteiger
M 5 x 85 mm
4.3 Basissteiger met eerste etage (slag)
Voor een steiger met eerste slag zijn de onderdelen uit de hiervoor beschreven
basissteiger (art.nr. 710116 / 600004) en daarnaast de onderdelen voor de slag
(art.nr. 710130 / 600011) nodig. Het pakket voor de eerste slag (art.nr. 710130 /
600011) bestaat uit de volgende onderdelen:
x7 x16
1
7
6
2
4
3
5
9
10
8
Pos. Naam Art.nr. Aantal
1 Verticaal frame 2,00 x 0,65 m 715012 1
2 Verticaal frame 1,00 x 0,65 m 715029 2
3 Stabilisatieset 714305 1
4 Kantplank (kort, voor dwarszijde) 713506 2
5 Kantplank (lang, voor lengtezijde) 713001 2
6 Diagonale schoor, ca. 1,89 m 712707 1
7
Diagonale leuningschoor ca. 1,77 m 712813 1
8 Leuningschoor, ca. 1,59 m 712806 5
9 Borgset M5 x 65 mm 718860 16
10 Borgpen, Ø 8 mm 714411 7
Basissteiger met eerste slag
