4.2 Montering av grunnstillas uten tilbygg

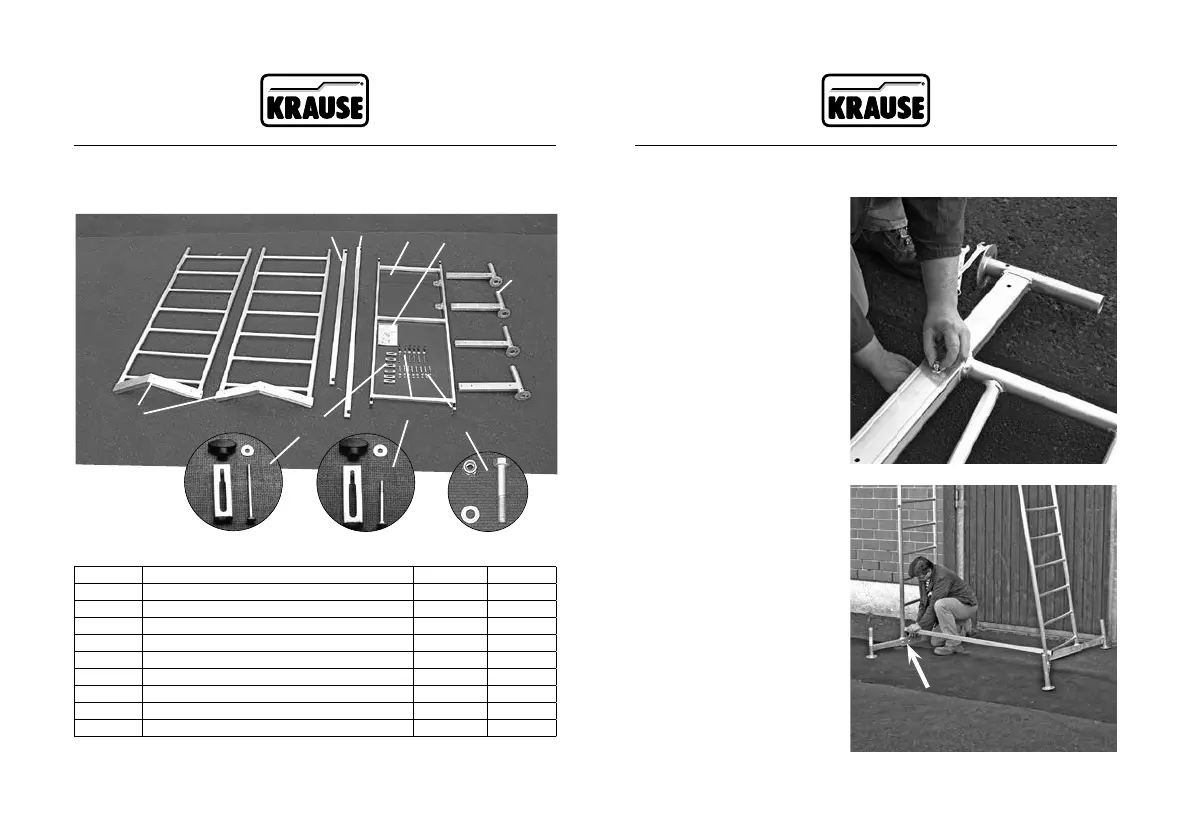

Grunnpakke (artikkelnummer 710116 / 600004)
Grunnpakken (artikkelnummer 710116 / 600004) består av følgende deler:
Monteringstrinn for oppbygging av grunnstillaset
Skritt 1
Før traversene inn i grunnram-
men og sikre traversene med
respektive 2 skruesett M8 x
50 mm.
Den maksimale utstikket til
traversen er på ca. 350 mm.
Skritt 2
Kople de to grunnrammene
sammen med gelenderbjelken.
Pos. Betegnelse Artikkelnr. Stykk
1 Grunnramme 715067 2
2 Gelenderbjelke, ca. 1,59 m 712806 1
3 Diagonalbjelke, ca. 1,89 m 712707 1
4 Dekkplattform 711007 1
5 Monteringsveiledning 560705 1
6 Skyvetravers 714008 4
7 Skruer for travers M8 x 50 mm 718891 8
8 Sikringssett, M5 x 65 mm 718860 4
9 Sikringssett, M5 x 85 mm 718877 2
Grunnstillas Grunnstillas
x8
x2
x4
1
7
2
4
3
5
8
9
6
M 5 x 65 mm
429 430
