4.3 Grunnstillas med første tilbygg
For et stillas med første tilbygg trenger man delene til grunnstillaset som er
beskrevet tidligere (artikkelnummer 710116 / 600004) og i tillegg delene for

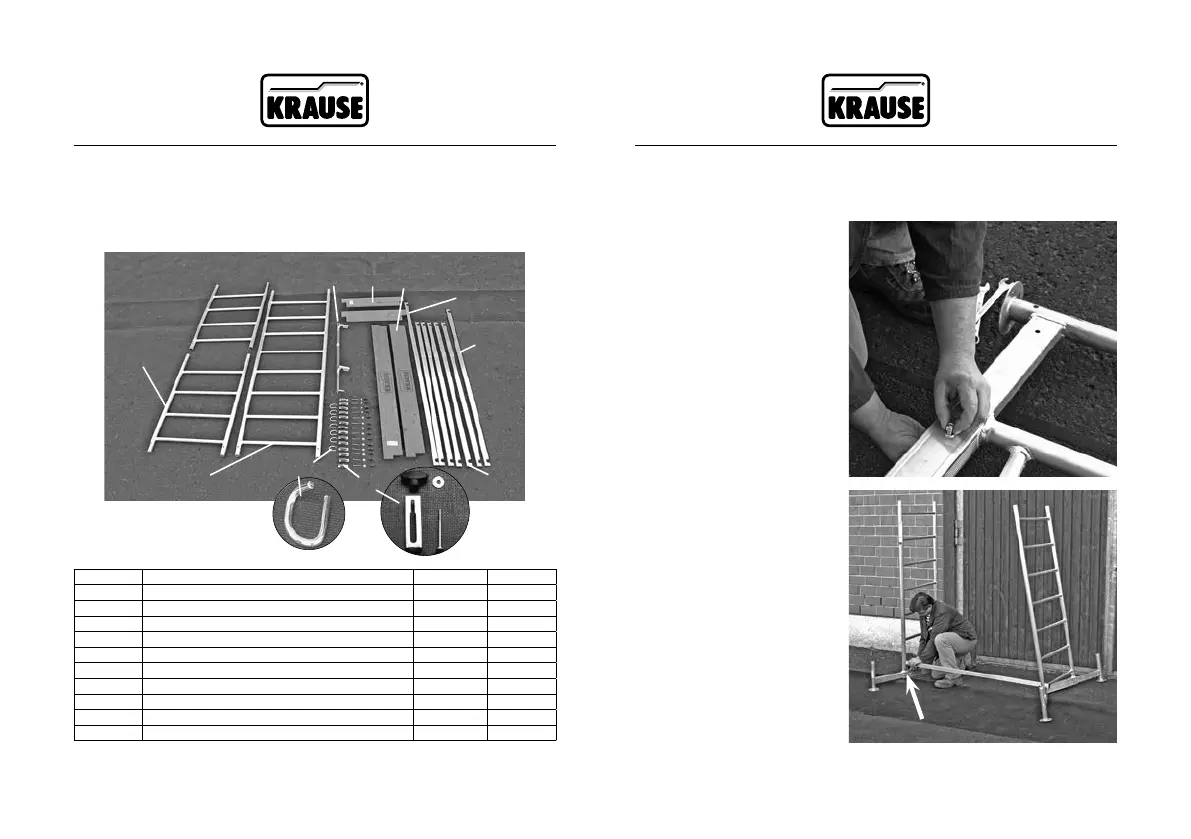

tilbygget (artikkelnummer 710130 / 600011). Pakken for det første tilbygget
(artikkelnummer 710130 / 600011) består av følgende deler:
Monteringstrinn for oppbygging av grunnstillaset
med det første tilbygget
Trinn 1
Før traversene inn i grunnram-
men og sikre traversene med
respektive 2 skruesett (718891).
Den maksimale utstikket til
traversen er på ca. 350 mm.
Trinn 2
Kople de to grunnrammene
sammen med 2 gelenderbjelker.
Pos. Betegnelse Artikkelnr. Stykk
1 Vertikalramme 2,00 x 0,65 m 715012 1
2 Vertikalramme 1,00 x 0,65 m 715029 2
3 Veggavstandsholder 714305 1
4 Tverrbord 713506 2
5 Langsbord 713001 2
6 Diagonalbjelke, ca. 1,89 m 712707 1
7
Gelenderdiagonal ca.
1,77 m 712813 1
8 Gelenderbjelke, ca. 1,59 m 712806 5
9 Sikringssett, M5 x 65 mm 718860 16
10 Festekrok, Ø 8 mm 714411 7
Grunnstillas med første tilbygg Grunnstillas med første tilbygg
x7 x16
1
7
6
2
4
3
5
9
10
8
M 5 x 65 mm
433 434
