4.3 Grundställning med första påbyggnad
För en byggnadsställning med första påbyggnaden behövs delarna från
den tidigare beskrivna grundställningen (Artikel-nr 710116S / 600004S) och
dessutom delarna för påbyggnaden (Artikel-nr 710130S / 600011S). Paketet för
denförstapåbyggnaden(Artikel-nr710130S/600011S)beståravföljandedelar:

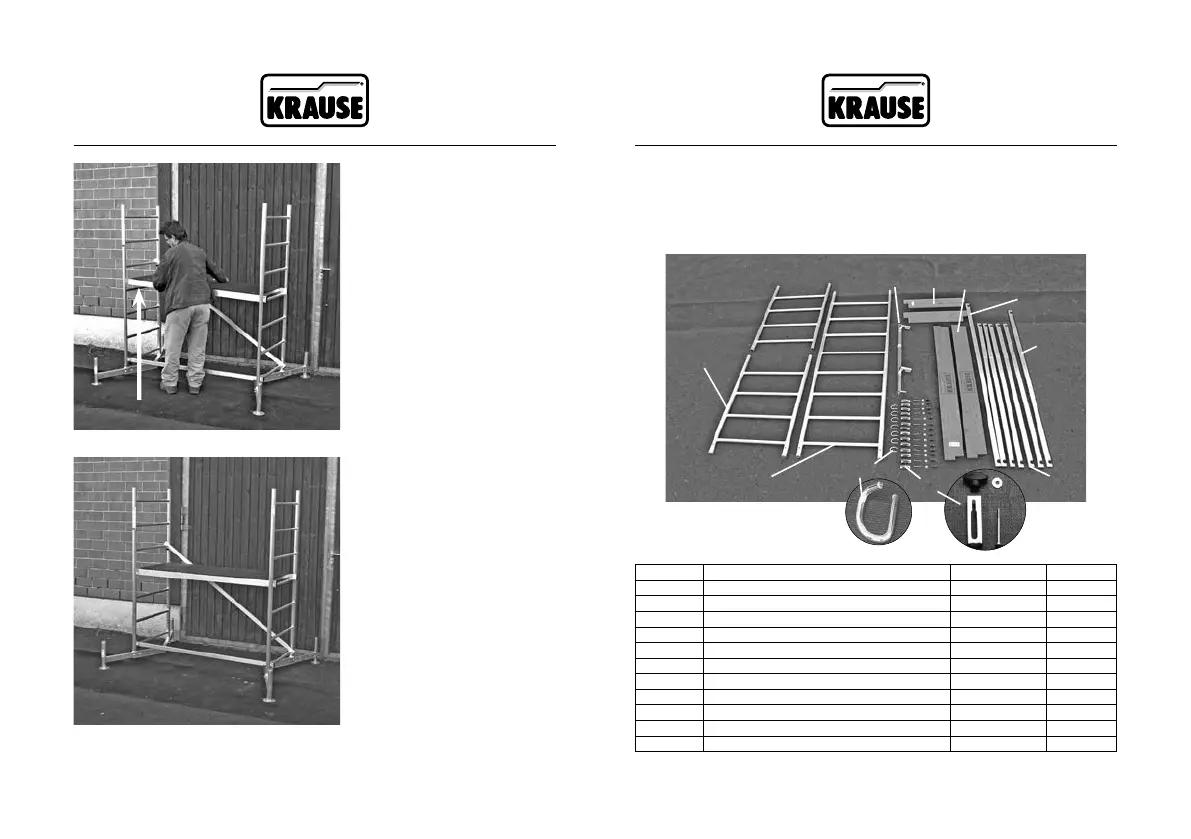

Pos. Beteckning Artikel-nr. Styck
1 Vertikalram 2,00 x 0,65 m 715012 1
2 Vertikalram 1,00 x 0,65 m 715029 2
3 Stabiliseringssetet 714305 1
4 Korta fotlist 713506 2
5 Fotlist 713001 2
6 Diagonalsträva, ca. 1,89 m 712707 1
7
Diagonalräcke, ca. 1,77 m 712813 1
8 Räcke, ca. 1,59 m 712806 5
9 Säkringsset M5 x 65 mm 718860 16
10 Låsanordning, Ø 8 mm 714411 7
11 Belastningsplattform 711007 1
509 510
Grundställning med första påbyggnad
Steg 4
Häng på belastningsplattformen
pådenfjärdetvärslån.
Säkra belastningsplattformen
med säkringssetet.
Bilden visar den färdigmon-
teradegrundställningen.
Med detta paket får
arbetsplanet inte överstiga den
maximalahöjdenpå1m.
Grundställning
x7 x16
1
7
6
2
4
3
5
9
10
8
M 5 x 85 mm
