Çift Yükseltmeli Alt İskelenin Kurulması için Gerekli
Montaj Adımları

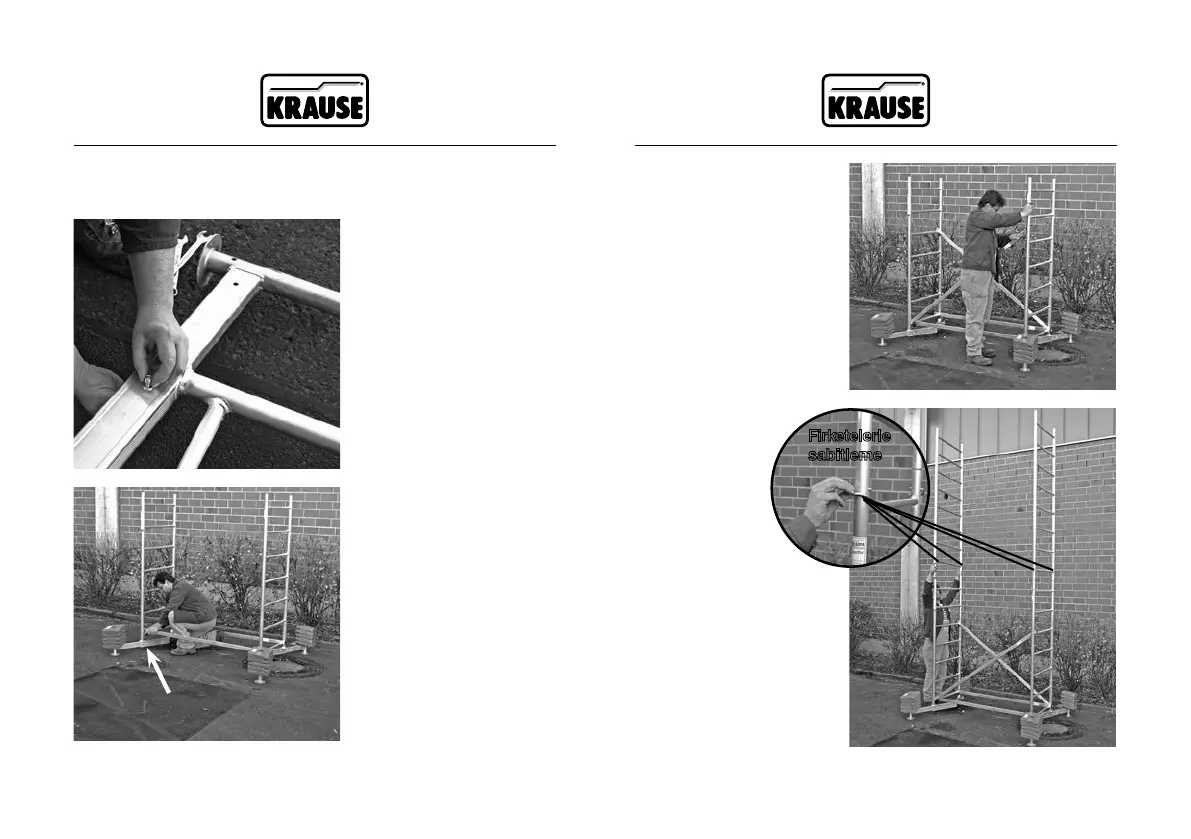

Adım 1
Ayakkollarınıaltçerçevelerine
takıpherkolu2'şeradetcıvata
takımıilesabitleyiniz.Ayak
kollarınıaltçerçevelerinetakınız.
Ayakkolununmaksimumaçılma
uzunluğuyakl.350mm'dir.
Adım 2
İkialtçerçeveyi2korkuluk
payandasıilebirleştiriniz.
Korkulukpayandalarınısabitleme
takımlarıilesabitleyiniz.
Dikkat:
Şekildekiiskelebalastağırlıkları
ilesağlamlaştırılmıştır.Bu
ağırlıklar,serbestduran
iskelelerdesağlambirduruşiçin
gereklidir!Lütfensayfa641'de
yeralanbalastverilerinidikkate
alınız!
ÇiftYükseltmeliAltİskele
M 5 x 65 mm
Firketelerle
sabitleme
Adım 3
İkialtçerçeveyiikiçapraz
payandayıbirtaraftakialt
çerçeveninbirincibasamağıile
diğertaraftakialtçerçevenin
beşincibasamağıarasına
karşılıklıçaprazşekildegererek
birbirlerinebağlayınız.
Adım 4
İkidikeyçerçeveyi
(2,0x0,65m)
altçerçevelerine
geçiriniz.
Geçmelibağlantıları
firketelerile
sabitleyiniz.
ÇiftYükseltmeliAltİskele
