4.2 Montaż podstawy rusztowania bez kondygnacji
Pakietpodstawowy(710116/600004)
Podstawarusztowania
Podobieństwo stężeń
Stężeniaukośneipoziomemająpodobnąbudowęiróżniąsiętylkodługością.
Stężenieukośnejestokoło30cmdłuższeodpoziomego.
Wcelujednoznacznejidentyfikacjinależyzwrócićuwagęnanumeryartykułów
znajdującesięnatabliczkachidentyfikacyjnych.

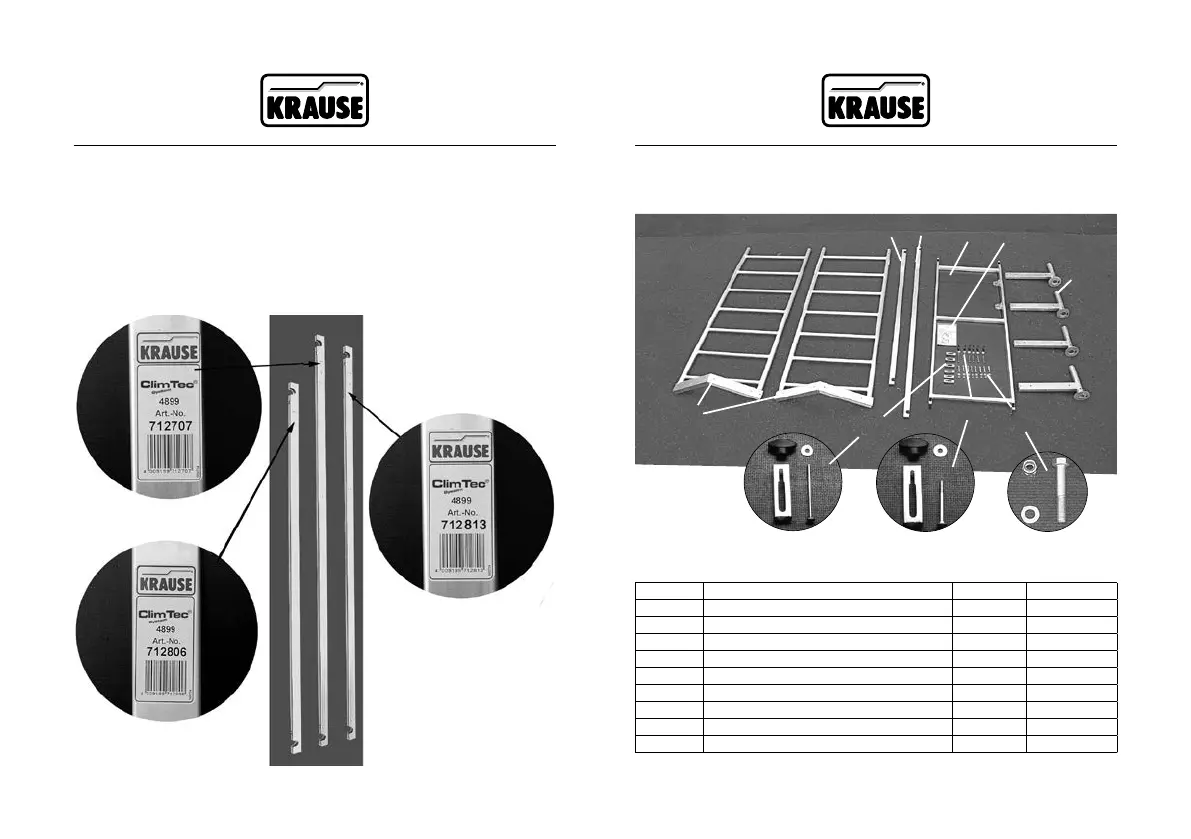

Stężenie ukośne, ok. 1,89 m
Nr art. 712707
Stężenie poziome, ok. 1,59 m
Nr art. 712806
Stężenie ukośne pomostu
roboczego, ok. 1,77 m
Nr art. 712813
x8
x2
x4
1
7
2
4
3
5
8
9
6
Pakietpodstawowy(nrart.710116/600004)składasięznastępujacychelementów:
Poz. Nazwa art. Nr art. Ilość sztuk
1 Ramapodstawy 715067 2
2 Stężeniepoziome,ok.1,59m 712806 1
3 Stężenieukośne,ok.1,89m 712707 1
4 Pomost 711007 1
5 Instrukcjamontażu 560705 1
6 Stabilizator 714008 4
7 ŚrubydostabilizatoraM8x50mm 718891 8
8 ZestawzabezpieczającyM5x65mm 718860 4
9 ZestawzabezpieczającyM5x85mm 718877 2
