A teljes magasságban felépítendő ClimTec
állvány összeszerelésnek lépései (alapállvány
első és második magasítással)

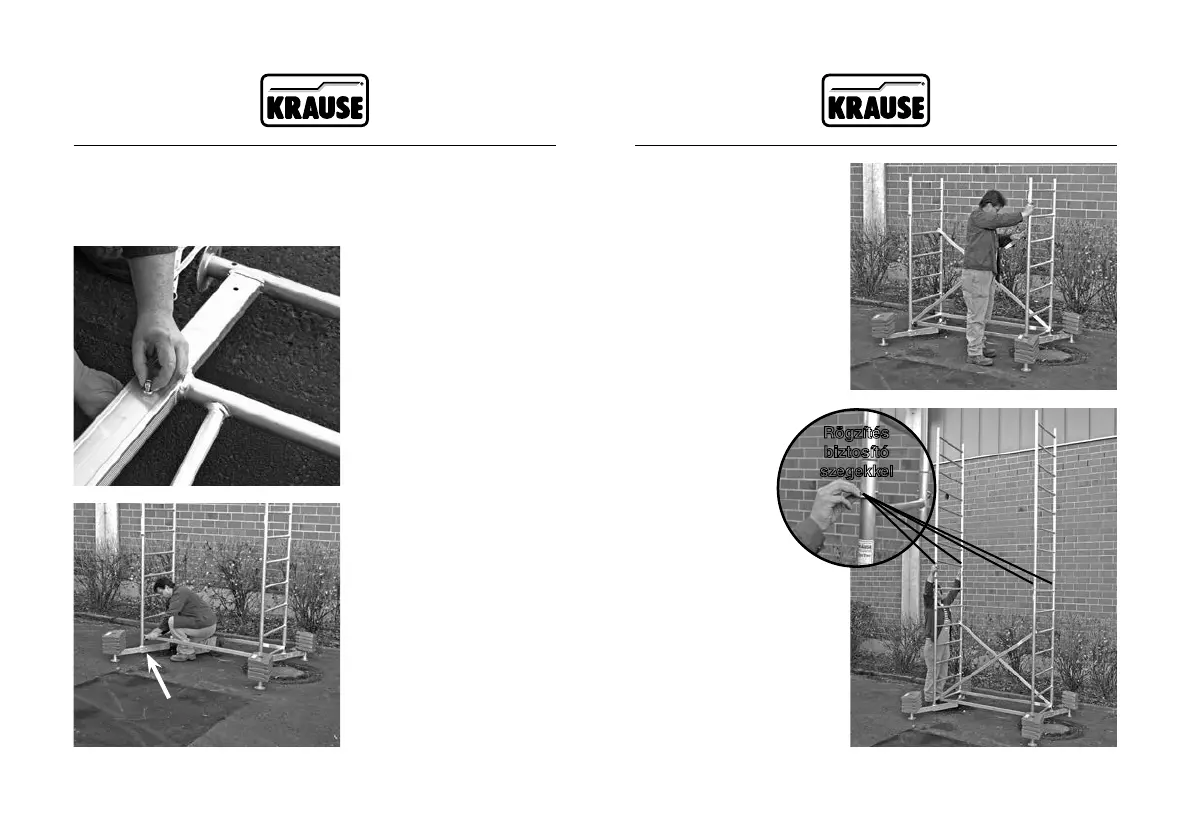

1. lépés
Dugjaakihúzhatótartókataz
alapkeretbeésrögzítseazokat
2-2csavarkészlettel(718891).
Akihúzhatótartókmax.kitolási
hosszúságakb.350mm.
2. lépés
Kösseösszeakétalapkereteta
korlátrudakkal.
Utasítás:
Aképenazállványt
ellensúlyokkalstabilizálták.
Aszabadonállóállványok
esetébenezekazellensúlyok
azállványnagyobbállás-
biztonságamiattszükségesek!
Kérjük,olvassaelfigyelmesen
a145.oldalonazellensúly-
okelhelyezésérevonatkozó
tudnivalókat.
Alapállványelsőésmásodikmagasítással
M 5 x 65 mm
Alapállványelsőésmásodikmagasítással
3. lépés
Kösseösszeakétalapkeretet
kétegymástkeresztezőátlós
merevítővel,olymódon,hogy
azalapkeretekegyikoldalánaz
átlósmerevítőtazegyikkeret
elsőfokánindítvaamásik
alapkeret5.fokárarögzíti,majd
amásikoldalonamásodikátlós
merevítőtazelsőtkeresztezve
szerelifel.(lásdaképen)
4. lépés
Dugjaakétfüggőleges
keretet(2,0x0,65m)
azalapkeretekbe.
Rögzítsea
csatlakozási
pontokatbiztosító
szeggel.
Rögzítés
biztosító
szegekkel
