INSTRUCCION DE MONTAJE
MICRON
DENOMINACION/DENOMINATION
TITULO/TITLEN
º DE HOJAS
2 DE 9
FECHA/DATE
6/06/07
REFERENCIA/REFERENCE
IM0004
EDICION
NEUMATICA CILINDRO GRANDE
2
Modificaciones :
Se elimina la válvula de entrada que lleva incorporado el propio grupo y se sustituye por una de mayor
tamaño colocada en el exterior.
La fijación de esta válvula se realiza mediante fijación al tubo de acero de la válvula de descarga.

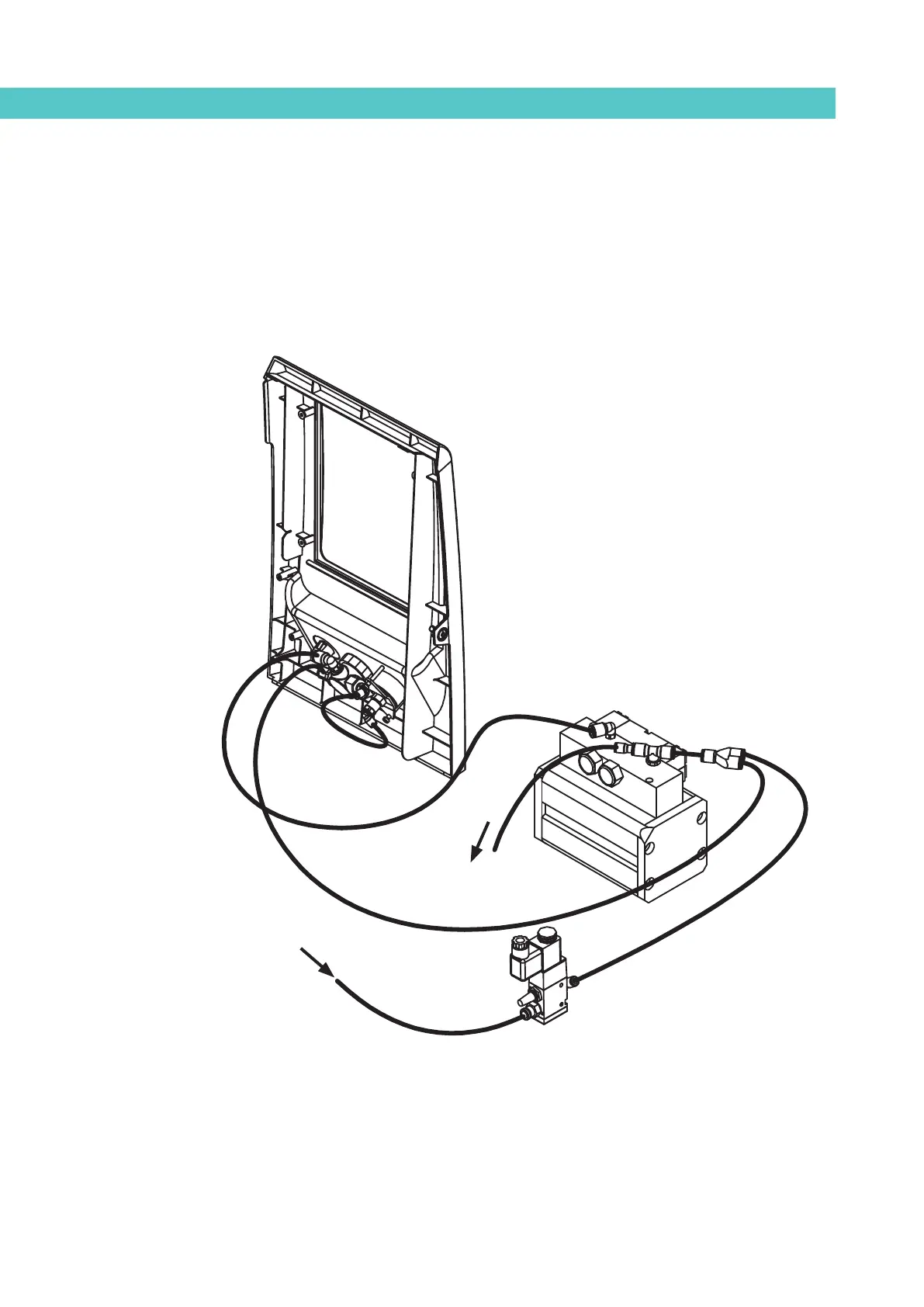

INSTALACION NEUMATICA PARA EL GRUPO GRANDE
A VALVULA
DESPRESURIZADO
ENTRADA AIRE 6 BAR
TUBO 770 MM
TUBO 700 MM
TUBO 200 MM
TUBO 100 MM
NOTA: TUBO NEUMATICO Ø6 (R.55)
