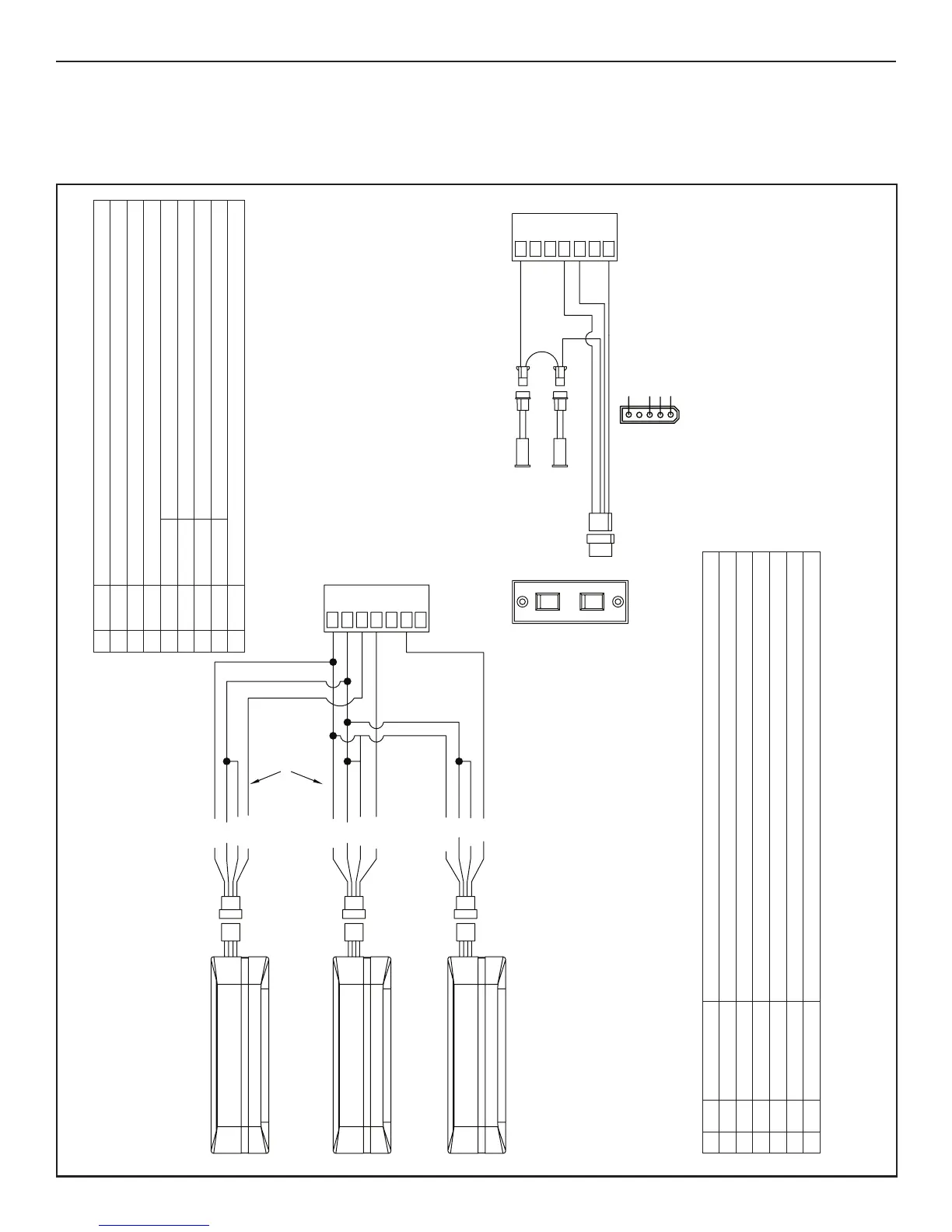

CHAPTER 11: FOLD DOOR WIRING DIAGRAMS
SECTION 11.1: Switches and Sensors
DN 1341
1 12VDC +12VDC
2 GND Common for 12V and Signals
361Interior Ac va on
462Exterior Ac va on/Programmable Input
56BSwing Door Con nuous Safetly (door mounted, swing side Safety Sensor)
Slide Door Holding Beam
6SWL Swing Door Safety with Lockout (overhead, swing side safety sensor)
Slide Door Sidelite Sensor
7 Out1 Programmable Output
8BABreakout Used mainly for sliding doors, can be used for ON/OFF with swing doors.
9SQ Sequen al Sequen al Ac va on signals to open, or signals to close.
10 H Input HProgrammable input
11 M0 Mode 0 When grounded, puts door into One-Way Mode (Hold-Open when grounded with M1)
12 M1 Mode 1 When grounded, puts door into Night Mode (Hold Open when grounded with M0)
13 Out2 Auxillary Output 2Programmable output, closes to GND
14 GND Ground Ground (common) for all above signals
BLUE to pin 11
BLACK to pin 8 on Opus
WHITE to pin 12
RED to pin 14
5
4
3
2
1
Approach Side Acusensor
A-00684
RED
WHITE
BLACK
GREEN
RED
BLUE
BROWN
WHITE
RED
WHITE
BLACK
GREEN
1
2
2
3
1
2
2
4
1
2
2
6
To Pin # on Opus Control
7
6
54
321
EXIT
AUTO
ON
OFF
HOLD OPEN
1413121110
98
N.O. Breakout Switches
Rocker Switch
A-01048
Fold Side Acusensor
A-00684
Fold Side Acusensor
V-00202
Acusensor Harness
M-01167
Acusensor Harness
M-01167
Acuvision Harness
M-01730
