FR-4
2. Mesures pour garantir la conformité des variateurs de fréquence OYMC avec les
directives CEM
Il n’est pas nécessaire d’installer les variateurs de fréquence OYMC dans une armoire électrique.
Il n’est pas possible de donner toutes les instructions en détails de toutes les configurations possibles
d’installation. Le présent manuel se limite donc aux instructions générales.
Tout équipement électrique génère des interférences radio et des interférences. Les câbles transmettent
ces interférences à leur environnement comme une antenne radio.
En raccordant un équipement électrique (par exemple un moteur) à une source d’alimentation sans filtre
de câblage, il est possible que des interférences HF ou LF pénètrent dans le réseau principal d’alimentation.
La solution, dans un premier temps, est d’isoler le câble de commande, les composants d’alimentation,
la masse et les câbles blindés.
Il est nécessaire de disposer d’une grande surface de contact pour une faible impédance des interférences HF.
Il est également recommandé d’utiliser des bandes de blindage plutôt que des câbles.
De plus, connecter les câbles blindés avec des clips prévus à cet effet.
3. Agencement des câbles
Mesures à l’encontre des interférences issues des câbles
Monter le filtre de câblage et le variateur de fréquence sur une même plaque en métal. Les monter le plus
proche possible l’un de l’autre avec des câbles aussi courts que possible.
Utiliser un câble d’alimentation raccordé à la terre. Utiliser un câble moteur blindé de 20 mètres maximum.
Agencer les bandes de masse de sorte à maximiser la surface de la fin d’alimentation en contact avec la borne
de masse (par exemple une plaque en métal).
Câble blindé
Utiliser un câble blindé en tresse.

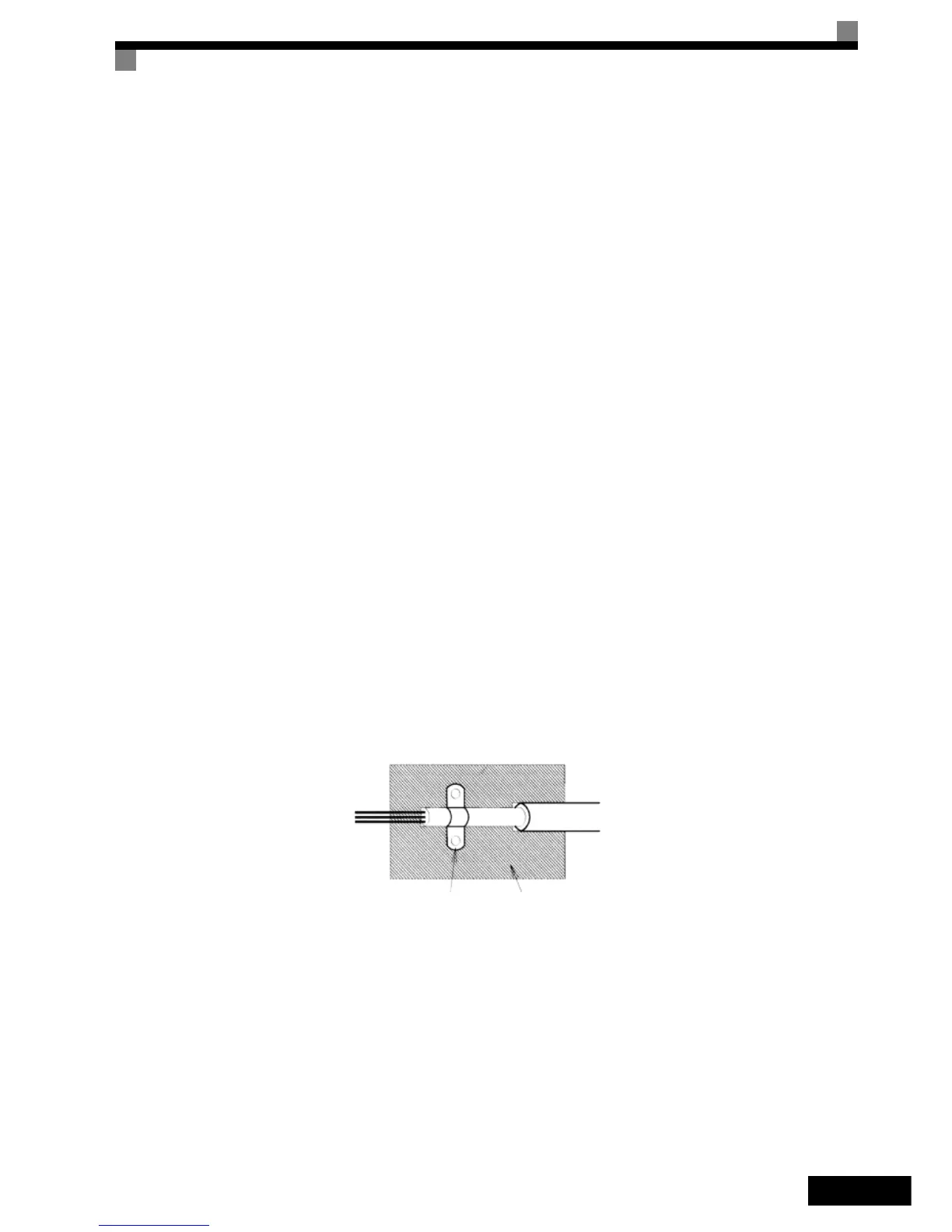

Mettre le plus de surface de blindage possible à la masse. Il est recommandé de mettre le blindage
à la masse en raccordant le câble à la plaque de masse avec des clips en métal (voir la figure ci-dessous).
Les surfaces de masse doivent être extrêmement conductrices (sans recouvrement). Retirer tout recouvrement
de vernis ou de peinture.
Raccorder les blindages de câble aux deux extrémités à la masse.
Raccorder le moteur de l’appareil à la masse.
Clip de masse
Plaque de masse
