ES-6
Conexión eléctrica

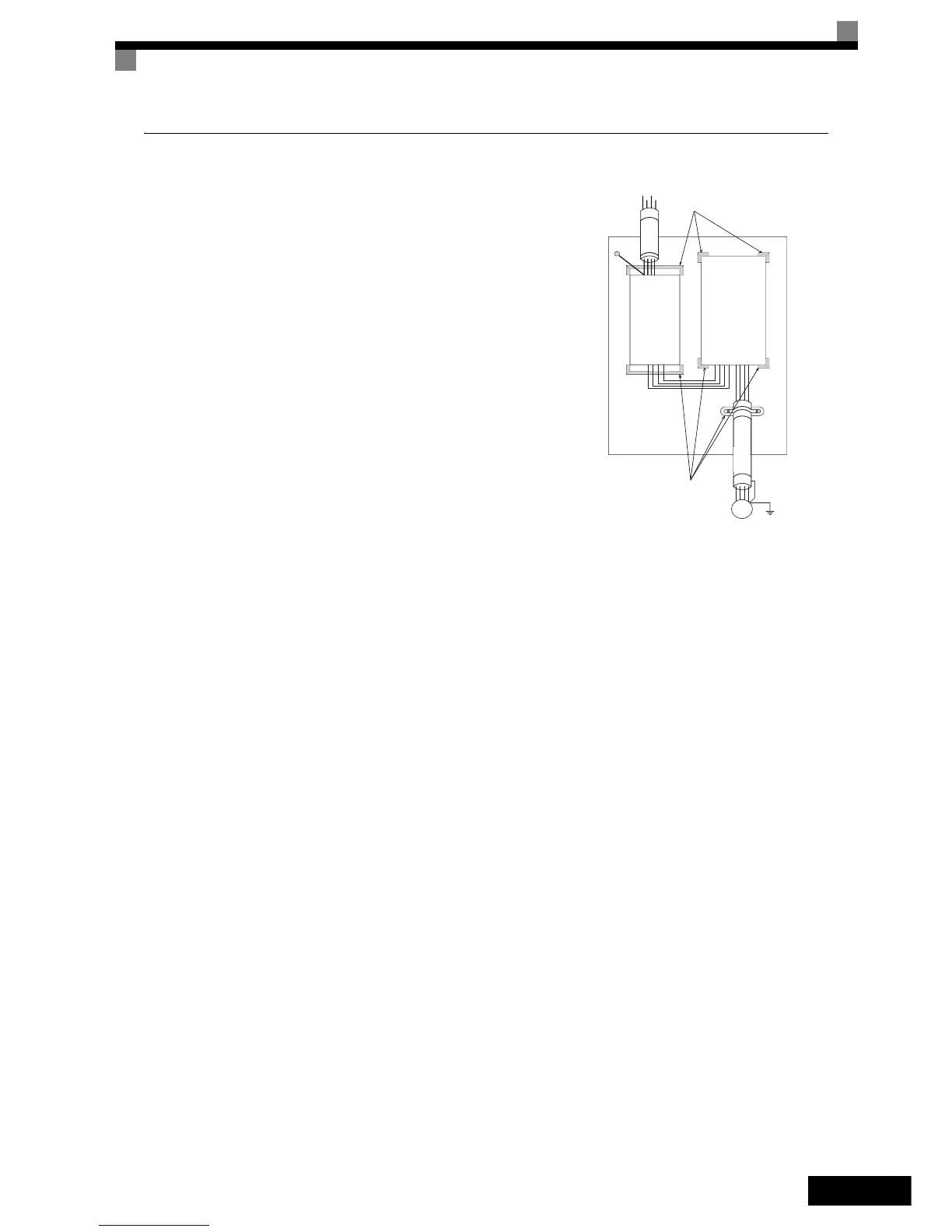

Instalación de variadores y filtros EMC
Para una instalación compatible con las normas EMC, tenga
en cuenta los siguientes puntos:
• Utilice un filtro de línea.
• Utilice cables blindados para el motor.
• Monte el variador y el filtro en una placa conductora con
toma de tierra.
• Quite la pintura o la suciedad antes de montar las piezas con
el fin de lograr la mínima impedancia de tierra posible.
Cableado de las entradas del circuito principal
Tenga en cuenta las siguientes precauciones para la entrada de la fuente de alimentación del circuito principal.
•
Si se utiliza un interruptor automático de caja moldeada para la conexión de fuente de alimentación (R/L1, S/L2
y T/L3), asegúrese de que sea adecuado para el variador.
• Si se utiliza un interruptor automático diferencial, debe poder detectar todos los tipos de corriente para
garantizar una detección segura de corriente de fuga a tierra.
• Se puede utilizar un contactor magnético u otro dispositivo de conmutación en la entrada del variador.
El variador no se debe conectar a la red más de una vez por hora.
• Las fases de entrada (R/S/T) se pueden conectar en cualquier secuencia.
• Si el variador se conecta a un transformador de potencia de alta capacidad (600 kW o más) o se conmuta
un condensador de avance de fase en las proximidades, es posible que circule una corriente de pico
excesiva por el circuito de entrada de alimentación causando daños en el variador. Como medida, instale
una reactancia de c.a. opcionalmente en la entrada del variador o una reactancia de c.c a los terminales
de conexión de reactancia de c.c.
• Utilice un atenuador de sobretensiones o un diodo para cargas inductivas cerca del variador. Las cargas
inductivas incluyen contactores magnéticos, relés electromagnéticos, válvulas solenoides, solenoides
y frenos magnéticos.
Cableado del lado de salida del circuito principal
Las siguientes precauciones se deben tener en cuenta para el cableado del circuito de salida.
• Nunca conecte una fuente de alimentación a los terminales de salida del variador. De lo contrario, se puede
dañar el variador.
• Nunca cortocircuite o conecte a tierra los terminales de salida. De lo contrario, se puede dañar el variador.
• No utilice condensadores de corrección de fase. De lo contrario, el variador y los condensadores se pueden
dañar.
• Compruebe la secuencia de control para asegurarse de que el contactor magnético (MC) entre el variador
y el motor no esté en ON o en OFF durante la operación del variador. Si el contactor magnético está en ON
durante su operación, se creará una elevada corriente de irrupción y es posible que se active la protección
contra sobrecorriente del variador.
Conexión de tierra
Las siguientes precauciones se deben tener en cuenta para la conexión a tierra.
• No comparta el cable de tierra con otros dispositivos como equipos de soldadura o herramientas eléctricas.
PE
L1
L2
L3
PE
Línea
Filtro
Carga
GND
L1
L2
L3
GND
U
V
W
M
~3
Variador
Conexiones a tierra
Quitar la pintura
Conexiones a tierra
Quitar la pintura
Longitud del cable
lo más corta posible
Placa de montaje
con toma de tierra
Cable de
motor
apantallado
