Compatibilità elettromagnetica
1. Introduzione
Il presente manuale è stato redatto per aiutare i produttori di sistemi ad utilizzare gli inverter Omron-Yaskawa
Motion Control per progettare e installare meccanismi elettrici di comando. Descrive anche le misure necessa-
rie per adempiere alle direttive di compatibilità elettromagnetica (EMC). Per questo motivo bisogna seguire le
istruzioni contenute nel manuale per l’installazione ed il cablaggio.
I nostri prodotti vengono testati da enti autorizzati secondo gli standard elencati di seguito.
Standard prodotto: EN 61800-3: 1996
EN 61800-3; A11: 2000
2. Misure per garantire la conformità degli inverter Omron-Yaskawa Motion Control
alle direttive di compatibilità elettromagnetica (EMC)
Gli inverter Omron-Yaskawa Motion Control non devono essere necessariamente installati in un quadro.
Non è possibile fornire informazioni dettagliate per tutte le possibili modalità di installazione. Questo manuale
si limita pertanto a dare direttive di carattere generale.
Tutti gli apparecchi elettrici producono interferenze radio e di linea a varie frequenze. I cavi trasmettono que-
ste interferenze all’ambiente allo stesso modo di una antenna.
Pertanto, il collegamento di un apparecchio elettrico (per es. un inverter) all’alimentazione senza un filtro di
linea porterebbe ad interferenze di alta o bassa frequenza nell’alimentazione principale.
Contromisure tipiche sono l’isolamento del cablaggio di comando e dei componenti elettrici, una messa a terra
appropriata e la schermatura dei cavi.
Per una messa a terra a bassa impedenza delle interferenze d’alta frequenza è necessaria un’ampia area di con-
tatto. È pertanto consigliabile l’uso di piattine di terra al posto di cavi.
Inoltre, le schermature dei cavi devono essere collegate con dei fermi di messa a terra specifici.
3. Stesura dei cavi
Misure contro interferenze portate dalla linea:
Il filtro di linea e l’inverter devono essere montati sulla stessa piastra di metallo. Montare i due componenti il
più possibile vicini uno all’altro mantenendo ogni cavo il più corto possibile.
Utilizzare un cavo di alimentazione con una buona schermatura di messa a terra. Utilizzare un cavo motore scher-
mato che non superi i 20 metri di lunghezza. Disporre tutti i punti di messa a terra in modo tale da massimizzare
l’area all’estremità del conduttore isolato a contatto con il collegamento a terra (per es. piastra di metallo).
Cavo schermato:
• Utilizzare un cavo con schermatura intrecciata.
• Mettere a terra l'area massima consentita della schermatura. È consigliabile mettere a terra la schermatura
collegando il cavo alla piastra di terra con fermi in metallo (vedere la figura seguente).
Le superfici di terra devono essere in metallo non isolato altamente conduttivo. Asportare eventuali strati di
vernice o colore.
- Mettere a terra le schermature su entrambi i lati del cavo.
- Mettere a terra il motore della macchina.

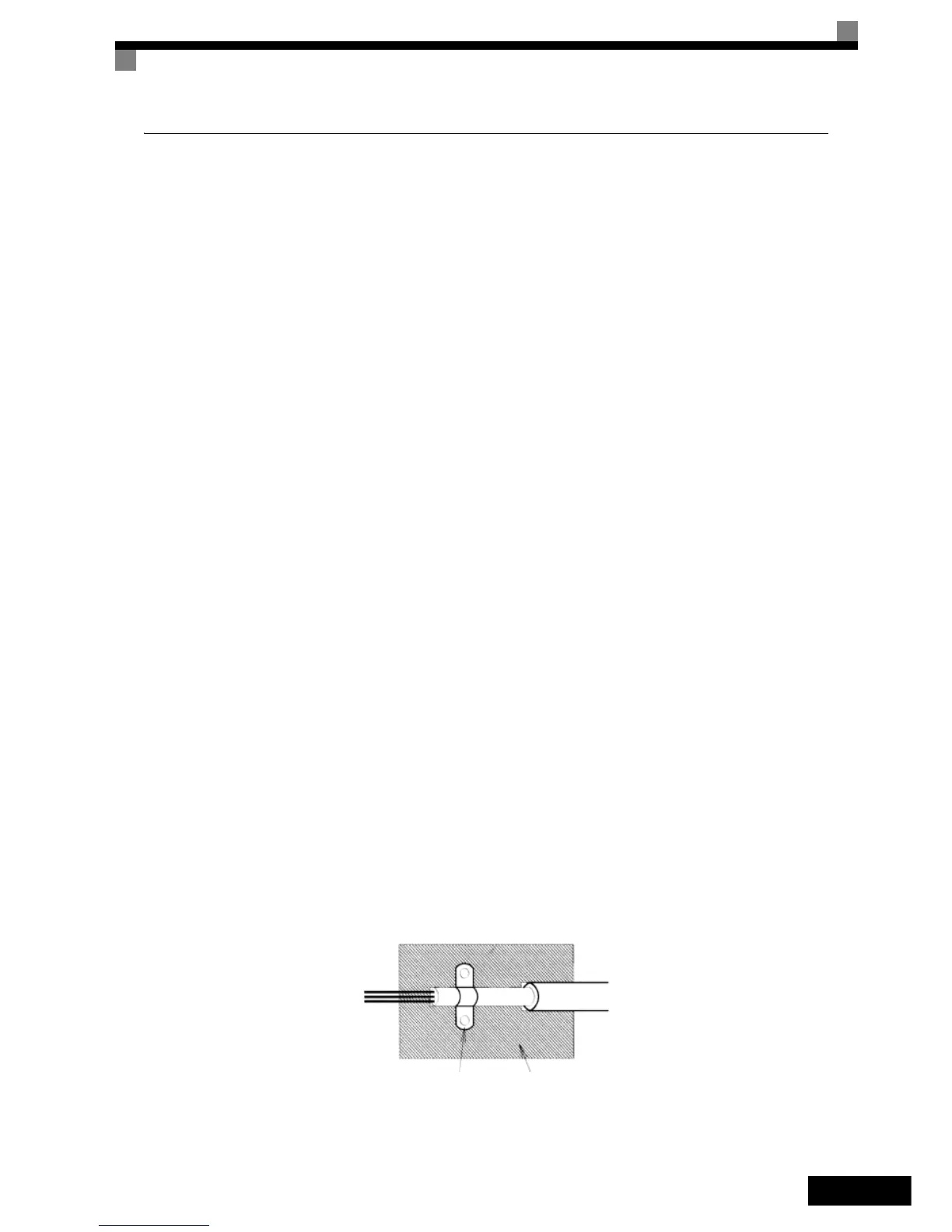

Fermo di messa a terra
Piastra di messa a terra
