IT-6
Collegamento elettrico

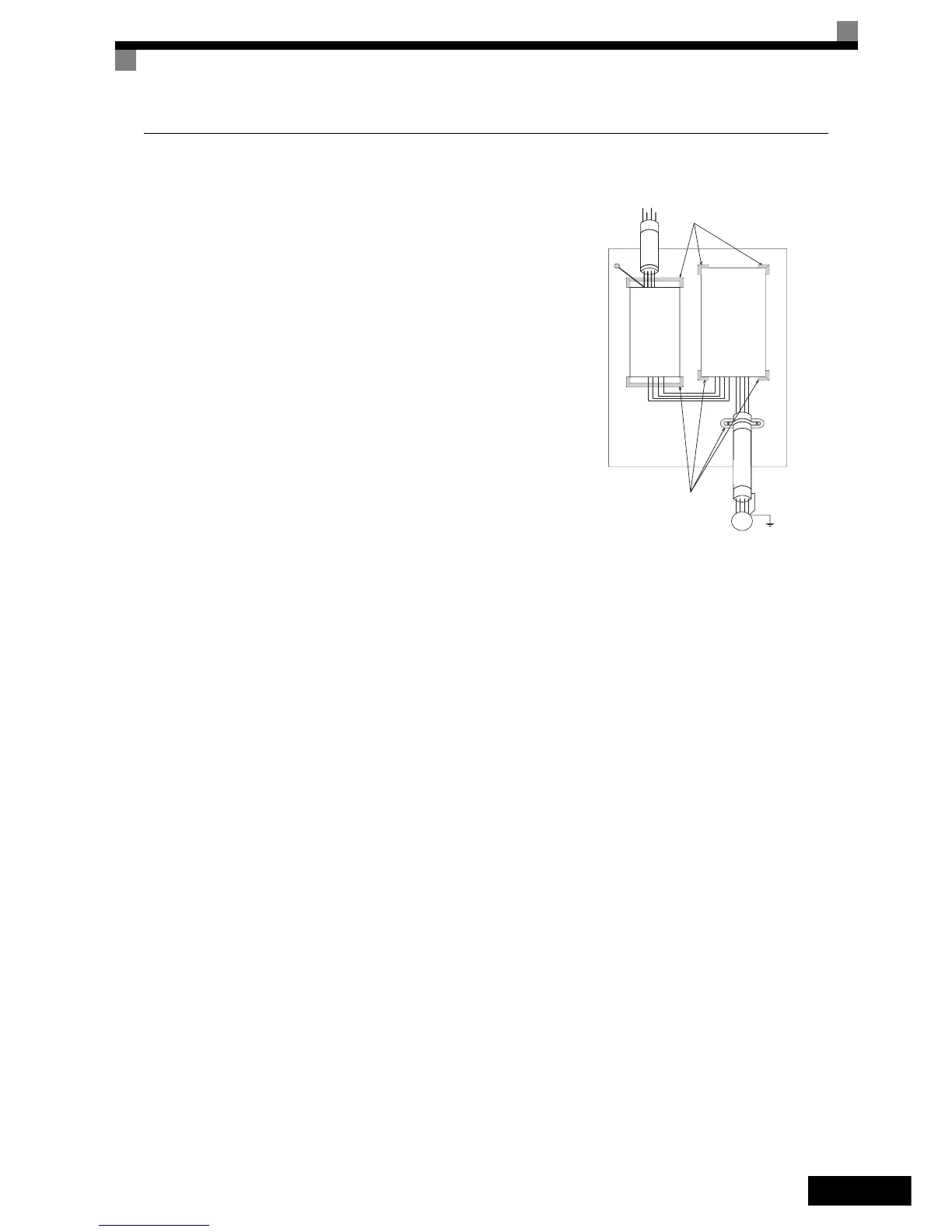

Installazione di inverter e filtri EMC
Per un'installazione conforme alle regole di compatibilità elettro-
magnetica (EMC), tenere conto dei seguenti elementi:
Utilizzare un filtro di linea.
Utilizzare cavi motore schermati.
Montare l'inverter e il filtro su una piastra conduttiva messa
a terra.
Al fine di ottenere la minima impedenza di terra possibile, eli-
minare qualsiasi traccia di vernice o sporcizia prima di mon-
tare le parti.
Cablaggio degli ingressi del circuito principale
Durante il cablaggio dell'ingresso di alimentazione del circuito principale, è necessario osservare le precauzioni
riportate di seguito.
Se viene utilizzato un dispositivo di sezionamento (MCCB) per il collegamento all'alimentazione
(R/L1, S/L2 e T/L3), verificare che tale dispositivo sia adeguato per l'inverter.
Se viene utilizzato un interruttore di dispersione a terra, esso deve essere in grado di rilevare tutti i tipi di
corrente utilizzati, al fine di garantire un sicuro rilevamento della corrente di dispersione a terra.
È possibile utilizzare un contattore magnetico o un altro dispositivo di commutazione all'ingresso
dell'inverter. L'inverter non deve essere azionato più di una volta all'ora.
Le fasi di ingresso (R/S/T) possono essere collegate in qualsiasi sequenza.
Se si collega l'inverter ad un trasformatore ad alta capacità (600 kW o superiore) o si commuta un conden-
satore di rifasatura nelle vicinanze, è possibile che una corrente di punta eccessiva passi attraverso il cir-
cuito di ingresso dando luogo a un danneggiamento dell’inverter. Come contromisura, è necessario
installare una reattanza c.a. opzionale sull'ingresso dell'inverter o una reattanza c.c. sui morsetti di collega-
mento della reattanza c.c.
Utilizzare sempre assorbitori di sovratensioni o diodi per i carichi induttivi situati nei pressi dell'inverter.
I carichi induttivi comprendono contattori magnetici, relè elettromagnetici, valvole a solenoide, solenoidi
e freni magnetici.
Cablaggio del lato di uscita del circuito principale
Durante il cablaggio del circuito di uscita, è necessario osservare le precauzioni riportate di seguito.
Non collegare mai l'alimentazione ai terminali di uscita dell'inverter, in quanto l'inverter potrebbe danneggiarsi.
Evitare i cortocircuiti o la messa a terra dei terminali di uscita, in quanto l'inverter potrebbe danneggiarsi.
Evitare l'uso di condensatori di rifasatura. La mancata osservanza di questa avvertenza potrebbe danneg-
giare l'inverter e i condensatori.
Verificare la sequenza di comando per essere certi che un contattore magnetico (MC) tra l'inverter e il
motore non sia attivato o disattivato durante il funzionamento dell’inverter. Se si attiva l'MC durante il fun-
zionamento dell'inverter, si genererà una corrente di spunta molto alta e verrà attivato il meccanismo di
protezione di sovracorrente all'interno dell'inverter.
PE
L1
L2
L3
PE
Linea
Filtro
Carico
GND
L1
L2
L3
GND
U
V
W
M
~3
Inverter
Collegamenti di
messa a terra
Eliminare qualsiasi
traccia di vernice.
Collegamenti di
messa a terra
Eliminare qualsiasi
traccia di vernice.
Lunghezza del cavo
più corta possibile
Piastra di metallo
messa a terra
Cavo motore
schermato
