Omron CIMR-L7Z - Funzionamento Tastierino; Display Della Console DI Programmazione (Opzionale

IT-11
Funzionamento tastierino

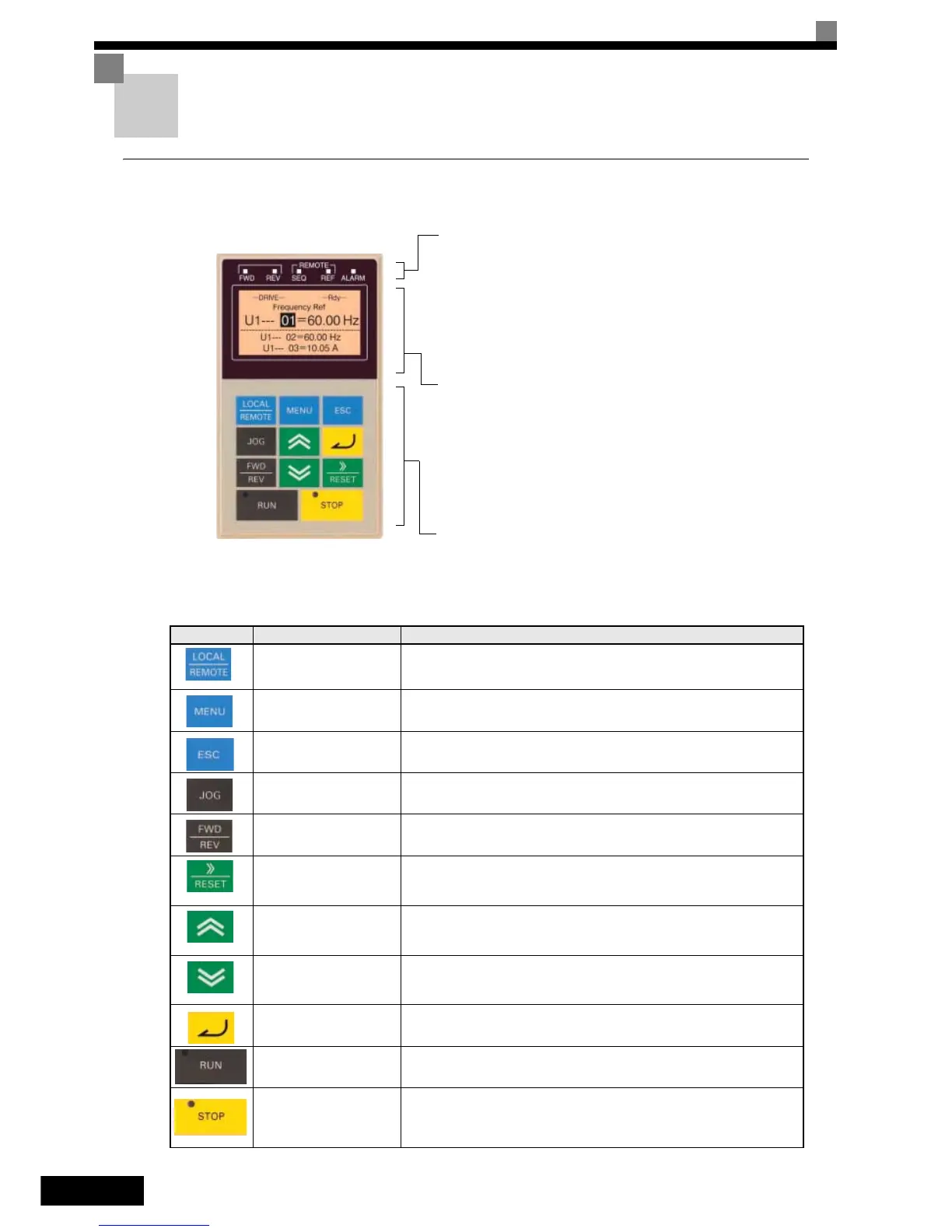

 Display della console di programmazione (opzionale)
Di seguito vengono elencati i nomi dei tasti della console di programmazione e le funzioni ad essi associate.
Tasti della console di programmazione
Nota: Tranne che negli schemi, si farà riferimento ai tasti utilizzando i nomi riportati in questa tabella.
Tasto Nome Funzione
Tasto LOCAL/REMOTE
Consente di attivare alternativamente la modalità di funzionamento dalla console
di programmazione (LOCAL) e le impostazioni in b1-01 e b1-02 (REMOTE).
Questo tasto può essere attivato o disattivato impostando il parametro o2-01.
Tasto MENU Consente di selezionare le voci di menu (modalità).
Tasto ESC Ripristina lo stato precedente alla pressione del tasto DATA/ENTER.
Tasto JOG
Attiva il funzionamento jog quando l'inverter viene comandato dalla console di pro-
grammazione e d1-18 è impostato su 0.
Tasto FWD/REV
Seleziona la direzione di rotazione del motore quando l'inverter viene comandato
dalla console di programmazione.
Tasto Shift/RESET
Definisce la cifra attiva durante la programmazione dei parametri.
Funziona anche come tasto Reset quando si verifica un errore.
Tasto di incremento
Seleziona le voci di menu, imposta i numeri dei parametri e aumenta i valori delle
impostazioni.
Utilizzato per passare alla voce o ai dati successivi.
Tasto di decremento
Seleziona le voci di menu, imposta i numeri dei parametri e riduce i valori delle
impostazioni.
Utilizzato per passare alla voce o ai dati precedenti.
Tasto DATA/ENTER Permette di accedere ai menu e ai parametri e conferma le modifiche dei parametri.
Tasto RUN Attiva l'inverter quando viene azionato dalla console di programmazione.
Tasto STOP
Interrompe il funzionamento dell'inverter.
Questo tasto può essere attivato o disattivato utilizzando il parametro o2-02 quando
il funzionamento viene gestito da una sorgente diversa dalla console di programma-
zione.
Spie stato di funzionamento
FWD: si accende quando viene inserito un comando di marcia avanti.
REV: si accende quando viene inserito un comando di marcia indietro.
SEQ: si accende quando viene selezionata una fonte di comando
di marcia diversa dalla console di programmazione.
REF: si accende quando viene selezionata una fonte di riferimento
frequenza diversa dalla console di programmazione
ALARM: si accende quando si verifica un errore o viene attivato
un allarme.
Visualizzazione dati
Visualizza i dati di monitoraggio, i valori dei parametri e le impostazioni dei
parametri.
Modalità operativa (visualizzata nella parte superiore sinistra del display)
DRIVE: modalità di funzionamento.
QUICK: modalità di programmazione rapida
ADV: modalità di programmazione avanzata
VERIFY: modalità di verifica
A. TUNE: modalità di autotuning.
Tasti
Utilizzati per l'impostazione dei parametri, il monitoraggio,
la marcia a impulsi e l'autotuning.
