Omron CIMR-L7Z - Einschalten und Grundparameter-Einstellungen; Inbetriebnahme

DE-12
Einschalten und Grundparameter-Einstellungen
 Inbetriebnahme

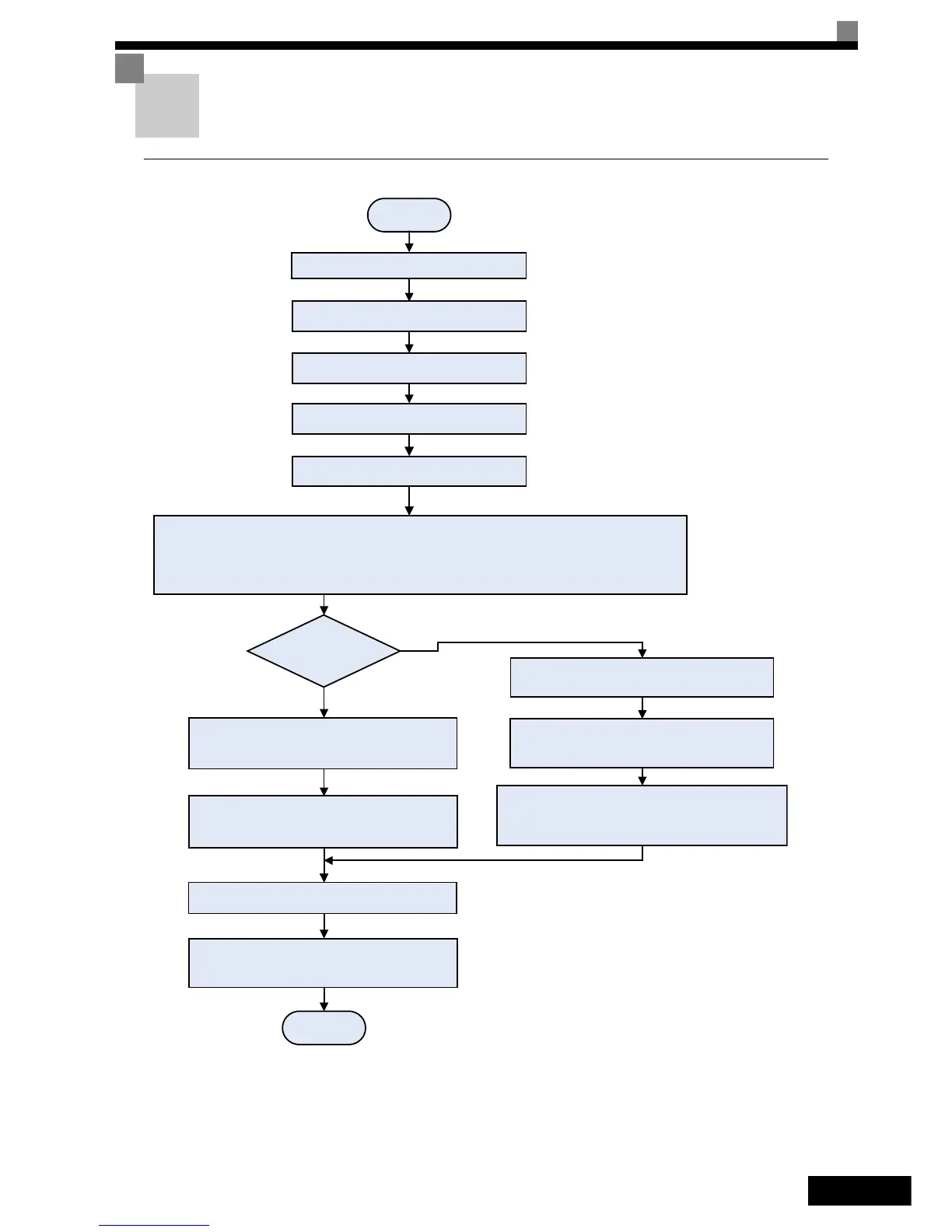

Abb 5 Grundlegende Startsequenz
* U/f-Regelung
* Vektorregelung ohne Rückführung
* Vektorregelung mit Rückführungl
* Vektorregelung mit Rückführung für PM
START
Mechanische Installation
Verdrahtung der Haupt- und Steuerstromkreise
Überprüfen Sie die Auswahl der Spannungsversorgung
für den Drehgeber
* (nur bei geschlossenem Regelkreis)
Schalten Sie die Spannungsversorgung ein
Führen Sie das Autotuning für die Motordaten/das Drehgeber-Offset durch
Drehzahlsollwert-
quelle
Analogeingang
Digitale Bedienkonsole (b1-02 = 0)
Stellen Sie die analogen/ digitalen E/A in den
Parametern H1-xx
, H2-xx und H3-xx ein
Einstellen der
* Beschleunigungs-/Verzögerungszeiten (C1-xx)
* S-Kurven (Ruck) (C2-x)
Probeläufe
Feineinstellung
*Einstellung der Bremssequenz
* Einstellen von Sonderfunktionen
FINISH
Einstellen der
* voreingestellten Drehzahlwerte (d1-xx)
* Beschleunigungs-/Verzögerungszeiten (C1-xx)
* S-Kurven (Ruck) (C2-xx)
Stellen Sie die digitalen E/A in den Parametern
H1-xx und H2-xx ein
Wählen Sie die Steuersequenz in
Parameter d1-18 aus
Wählen Sie die die Regelbetriebsart in
Parameter A1-02 aus
Seite 16, Autotuning-Verfahren bei Induktionsmotoren
Seite 17, Autotuning-Verfahren bei Synchronmotoren
