 Процедура автонастройки для асинхронных двигателей
На Рис. 6 показана процедура автонастройки для асинхронного двигателя с энкодером или
без энкодера в режиме V/f-регулирования, а также в режиме векторного регулирования
соткрытым и с замкнутым контуром.

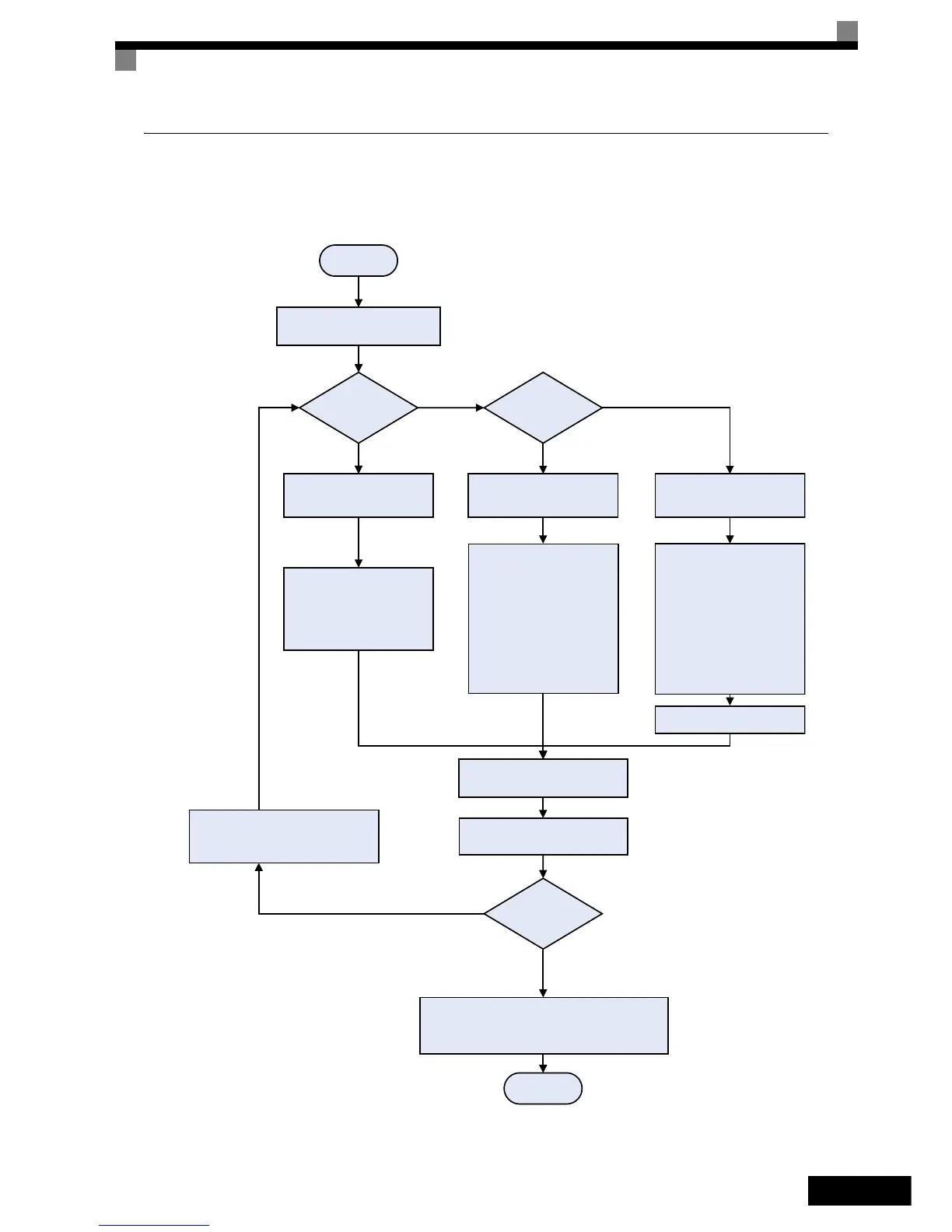

Рис. 6 Автонастройка для асинхронных двигателей
Задайте:
T1-02 - Номинальная мощность
двигателя
T1-03 - Номинальное напряжение
двигателя
T1-04 - Номинальный ток двигателя
T1-05 - Номинальная частота
двигателя
T1-06 - Число полюсов двигателя
T1-07 - Номинальная скорость
двигателя
T1-08 - Число импульсов датчика
положения (PG)*
(*только для вект. с замкн. конт.)
Нажимайте клавишу UP (ВВЕРХ),
пока не отобразится “Tuning Ready”
Перейдите в режим
автонастройки и
настройте параметр T1-01 = 0
СТАРТ
Замкните входы BB и BB1
V/f-регулирование?
(A1-02 = 0)
Двигатель может
вращаться свободно?
Нет
(A1-02 = 2/3)
Да
Перейдите в режим
автонастройки и
настройте параметр T1-01 = 2
Задайте:
T1-02 - Номинальная мощность
двигателя
T1-04 - Номинальный ток двигателя
Нажимайте клавишу UP (ВВЕРХ),
пока не отобразится
«Tuning Ready»
Задайте:
T1-02 - Номинальная мощность
двигателя
T1-03 - Номинальное напряжение
двигателя
T1-04 - Номинальный ток двигателя
T1-05 - Номинальная частота
двигателя
T1-06 - Число полюсов двигателя
T1-07 - Номинальная скорость
двигателя
T1-08 - Число импульсов датчика
положения (PG)*
(*только для вект. с замкн. конт.)
Нажимайте клавишу UP (ВВЕРХ),
пока не отобразится “Tuning Ready”
Перейдите в режим
автонастройки и
настройте параметр T1-01 = 1
Отпустите тормоз
Замкните контактор(ы) двигателя
Нажмите клавишу RUN (ПУСК)
Нет
Да
(тросы сняты?)
См.
и устраните причину ошибки
Настройка
выполнена успешно?
Нет
(Отображается код
ошибки)
Да
(Отображается сообщение
«Tuning successful»
(«Настройка выполнена успешно»))
Разомкните контакторы, отключите входы блокировки
выхода и, если выполнялась автонастройка с вращением
двигателя, застопорите тормоз.
КОНЕЦ
стр. 27, Ошибки
