Omron CIMR-L7Z - Монтаж; Механический Монтаж

RU-5
Монтаж
 Механический монтаж
Извлечение инвертора из упаковки
После извлечения инвертора из упаковки выполните проверку согласно следующей таблице.
Если какой-либо из указанных выше критериев не соответствует норме, немедленно свяжитесь
с поставщиком инвертора или с региональным представителем Omron Yaskawa Motion Control.
Выбор места для монтажа
При выборе места для установки инвертора руководствуйтесь следующими правилами:
• Температура окружающей среды по месту установки должна находиться в пределах
допустимого диапазона
• Место установки инвертора должно быть чистым, без масляного тумана и пыли. Инвертор
может быть установлен в полностью закрытый шкаф, обеспечивающий полную защиту
от взвешенной пыли.
• При монтаже и эксплуатации инвертора должны приниматься специальные меры защиты
от попадания в него металлической пыли, масла, воды и прочих посторонних веществ.
• Не устанавливайте инвертор на основание из горючего материала, например
на деревянную панель.
• По месту установки инвертора должны отсутствовать радиоактивные и горючие вещества.
• По месту установки инвертора должны отсутствовать вредные газы и жидкости.
• По месту установки инвертора должны отсутствовать чрезмерные вибрации.
• По месту установки инвертора должны отсутствовать хлориды.
• Инвертор не должен подвергаться воздействию прямых солнечных лучей.

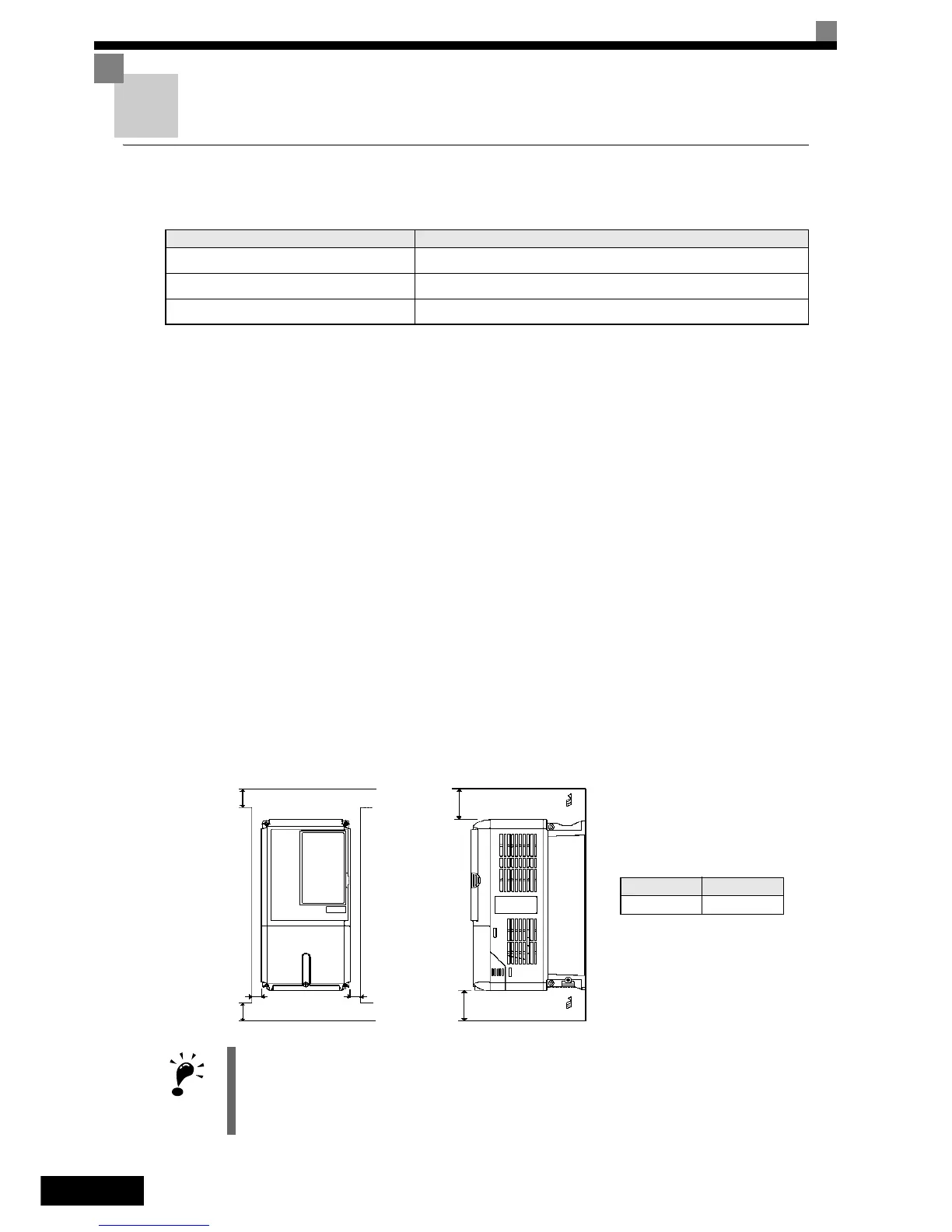

Ориентация в пространстве
Для эффективного охлаждения инвертор должен быть установлен в вертикальном
положении. Чтобы обеспечить надлежащее теплорассеяние, предусмотрите при монтаже
инвертора указанные ниже зазоры и воздушные промежутки.
Критерии проверки Способ проверки
Соответствие полученной модели инвертора
заказу.
Проверьте номер модели, указанный в паспортной табличке на боковой стенке
инвертора.
Отсутствие каких-либо повреждений инвертора.
Осмотрите инвертор на предмет наличия каких-либо царапин или иных
повреждений, возникших в процессе доставки.
Ослабление затяжки винтов и прочих элементов
крепежа.
Проверьте затяжку с помощью отвертки или других инструментов.
1. Для инверторов в исполнении IP00, IP20 и NEMA 1 требуются одинаковые зазоры по горизонтали
ивертикали.
2. После установки инвертора мощностью 18,5 кВт или менее в панель (шкаф) обязательно снимите
верхнюю защитную крышку.
При установке инвертора мощностью 22 кВт и более в панель (шкаф) предусмотрите достаточное
пространство для болтов подвески и кабелей силовых цепей.
А
Не менее 50 мм
Не менее
30 мм
Не менее 30 мм
B
Не менее
120 мм
Воздух
Воздух
Зазор по вертикали
Зазор по горизонтали
А B
50 мм 120 мм
ВАЖНО
