2. Меры по обеспечению соответствия преобразователей частоты
Omron-Yaskawa Motion Control Директиве по ЭМС
Преобразователи частоты Omron-Yaskawa Motion Control не обязательно устанавливать в шкаф.
Предоставить подробные указания для всех возможных способов монтажа затруднительно.
Поэтому настоящее руководство содержит только общие указания.
Любое электрооборудование является источником радиоизлучений и сетевых помех
сразличными частотами. Эти помехи проникают в окружающее оборудование по кабелям,
играющим роль антенн.
Подключение единицы электрооборудования (например, привода) к питающей сети
без применения сетевого фильтра может привести к проникновению в электросеть
высокочастотных или низкочастотных помех.
Основными мерами по обеспечению электромагнитной совместимости являются развязка цепей
управления и элементов силовых цепей, надлежащее заземление и экранирование кабелей.
Чтобы обеспечить низкое сопротивление цепи заземления для высокочастотных помех,
необходима большая площадь электрического контакта. Поэтому для цепей заземления
вместо проводов рекомендуется использовать плоские проводники.
Кроме того, должен быть обеспечен электрический контакт между экранами кабелей
испециальными заземляющими скобами (зажимами).
3. Прокладка кабелей
Меры противодействия сетевым помехам
Сетевой фильтр и преобразователь частоты должны монтироваться на одной и той
же металлической панели. Они должны устанавливаться как можно ближе друг к другу
исоединяться кабелями по возможности меньшей длины.
Экран силового кабеля должен быть хорошо заземлен. Для подключения электродвигателя
кинвертору используйте экранированный кабель длиною не более 20 м. Выполняя
заземление, добивайтесь того, чтобы площадь электрического контакта вывода проводника
с клеммой заземления (например, металлической пластиной) была максимальной.
Экранированный кабель:
• Используйте кабель с экранирующей оплеткой.
• Площадь контакта экрана с заземляющей поверхностью должна быть как можно большей.

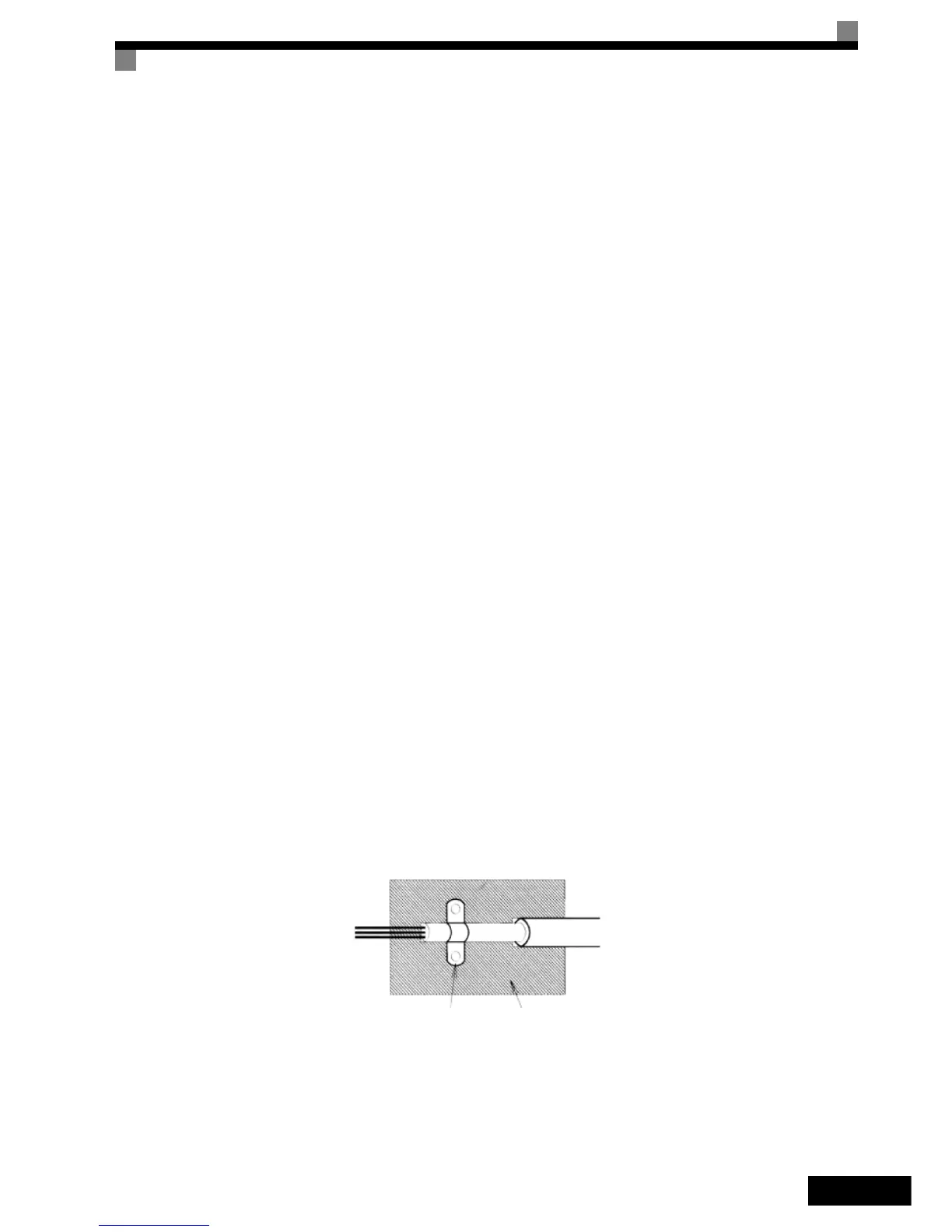

Рекомендуется заземлять экран кабеля путем присоединения его к пластине заземления
спомощью металлических скоб (см. рисунок ниже).
Заземляющие металлические поверхности должны обладать высокой электропроводностью.
Краска или любое другое покрытие с этих поверхностей должно быть удалено.
– Заземляйте экраны кабелей с обеих сторон.
– Заземляйте электродвигатель.
Заземляющая скоба
Пластина заземлен
