Omron CIMR-L7Z - Procedimento de Ajuste Automático Com Motores de Indução

PT-16
 Procedimento de ajuste automático com motores de indução
Fig 6 apresenta o procedimento de ajuste automático para um motor de indução com ou sem codificador no
controlo V/f, controlo vectorial de malha aberta e controlo vectorial de malha fechada.

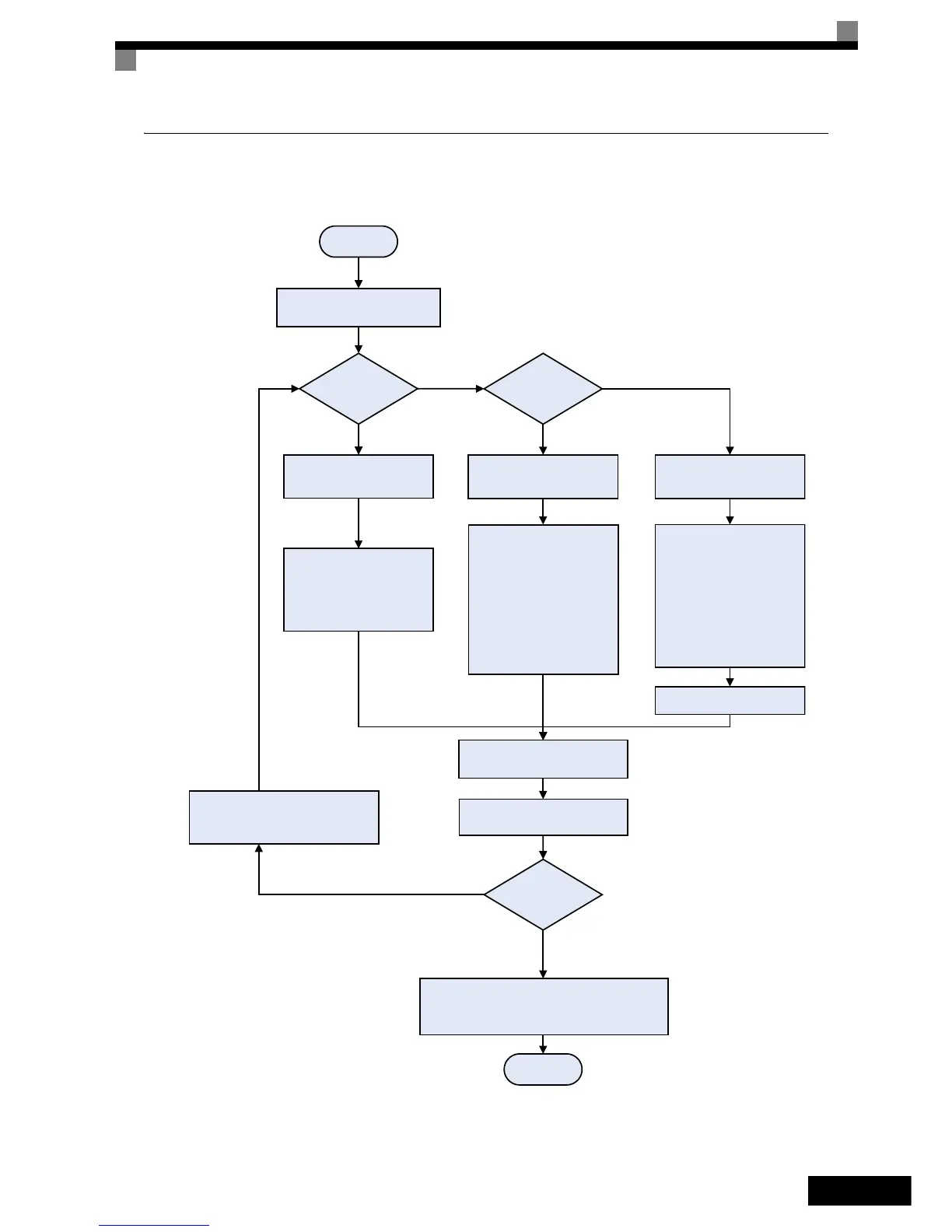

Fig 6 Ajuste automático para motores de indução
Configure:
T1-02 - Potência nominal do motor
T1-03 - Tensão nominal do motor
T1-04 - Corrente nominal do motor
T1-05 - Frequência nominal do motor
T1-06 - Número do pólo do motor
T1-07 - Velocidade nominal do motor
T1-08 - número do impulso PG*
(*apenas CLV)
Prima o botão UP até
aparecer no ecrã “Tuning Ready”
(ajuste preparado)
Entre no modo de ajuste automático
e configure o parâmetro T1-01 = 0
START
Configure as entradas do base
block BB e BB1
Controlo V/f ?
(A1-02 = 0)
O motor pode
rodar livremente ?
Não
(A1-02 = 2/3)
Sim
Entre no modo de ajuste automático
e configure o parâmetro T1-01 = 2
Configure:
T1-02 - Potência nominal do motor
T1-04 - Corrente nominal do motor
Prima o botão UP até
aparecer no ecrã “Tuning Ready”
(ajuste preparado)
Configure:
T1-02 - Potência nominal do motor
T1-03 - Tensão nominal do motor
T1-04 - Corrente nominal do motor
T1-05 - Frequência nominal do motor
T1-06 - Número do pólo do motor
T1-07 - Velocidade nominal do motor
T1-08 - número do impulso PG*
(*apenas CLV)
Prima o botão UP até aparecer
no ecrã “Tuning Ready” (ajuste
preparado)
Entre no modo de ajuste automático
e configure o parâmetro T1-01 = 1
Abra o travão
Feche o(s) contactor(es) do motor
Prima o botão RUN
Não
Sim
(cordas removidas?)
Consulte
e elimine a origem da falha
Ajuste
bem sucedido ?
Não
(O código de falha
é apresentado)
Sim
(é apresentada a frase
“Tuning successful” -
ajuste bem sucedido)
Abra os contactores, abra as entradas do base
block e feche o travão se for executado
um ajuste automático com motor rotativo
FINISH
página 27, Falhas do ajuste automático
