IT-7
Collegamento a terra
Durante il collegamento a terra, è necessario osservare le precauzioni riportate di seguito.
• Evitare che il cavo di terra venga condiviso con altri dispositivi come saldatrici o macchine utensili.
• Utilizzare sempre un cavo di terra conforme agli standard tecnici delle apparecchiature elettriche e il più
corto possibile.
Poiché la dispersione di corrente è causata dall'inverter, il potenziale sul terminale di terra dell'inverter
diventerà instabile se vi è troppa distanza tra l'elettrodo e il terminale di terra.
• Quando si utilizza più di un inverter, evitare che il cavo di terra formi un circuito.

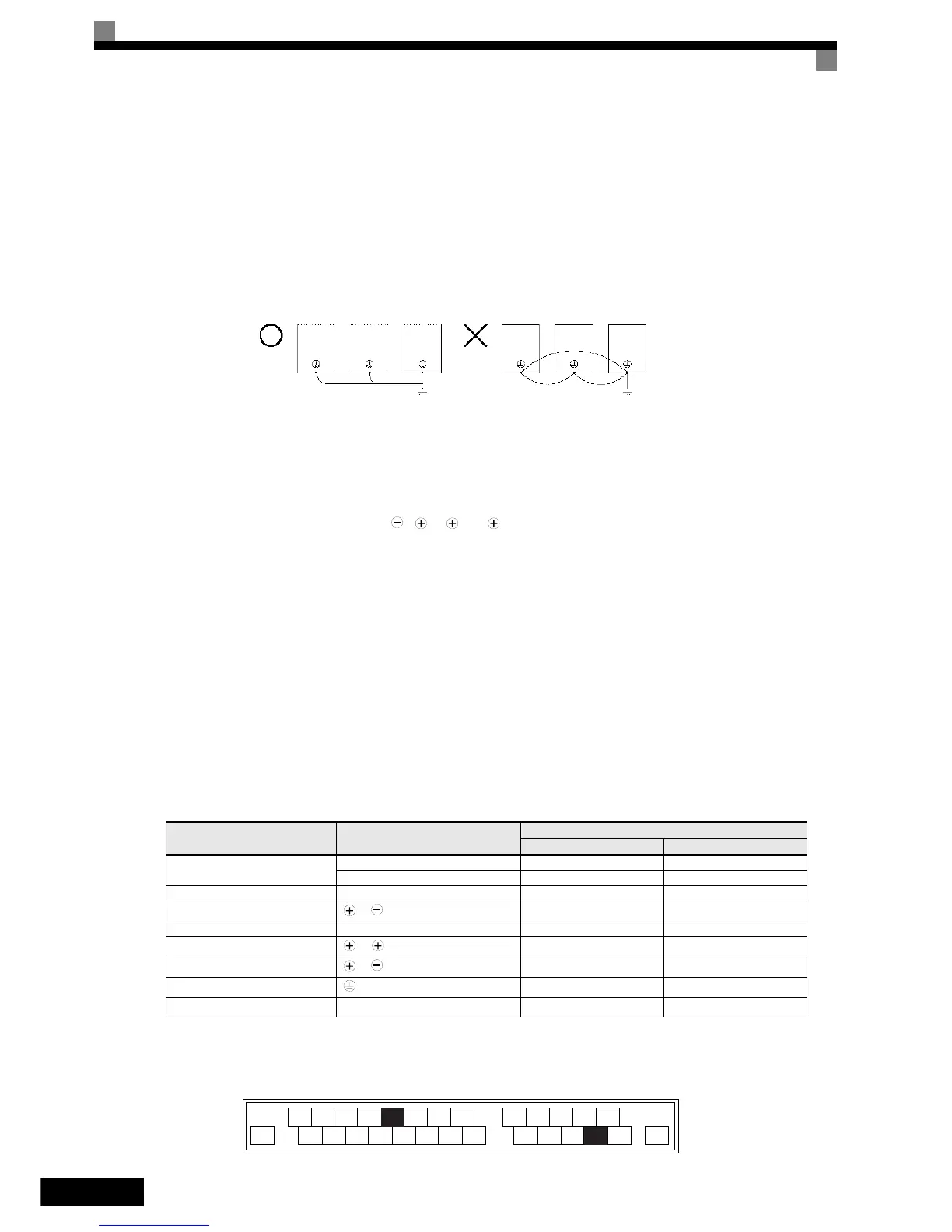

Fig. 1 Cablaggio di terra
Precauzioni per cablaggio dei circuiti di controllo
Durante il cablaggio dei circuiti di controllo, è necessario osservare le precauzioni riportate di seguito.
• Separare il cablaggio dei circuiti di controllo dal cablaggio del circuito principale (morsetti R/L1, S/L2,
T/L3, B1, B2, U/T1, V/T2, W/T3, , 1, 2, e 3, PO, NO) e dalle altre linee ad alta potenza.
• Separare il cablaggio per i terminali dei circuiti di controllo MA, MB, MC, M1, M2 , M3, M4, M5 e M6
(uscite contatti) dal cablaggio degli altri terminali dei circuiti di controllo.
• Se si utilizza un alimentatore esterno, è necessario utilizzare un alimentatore di Classe 2 conforme allo
standard UL.
• Utilizzare cavi schermati a coppie intrecciate oppure cavi a coppie intrecciate per i circuiti di controllo,
in grado di prevenire errori di funzionamento.
• Collegare la messa a terra per le schermature del cavo con un’area di contatto molto ampia.
• Mettere a terra le schermature in corrispondenza di entrambe le estremità del cavo.
Terminali circuito principale
Le funzioni dei terminali del circuito principale sono riassunte nella Tabella 1 a seconda dei simboli dei termi-
nali. Cablare i terminali correttamente per lo scopo desiderato.
Tabella 1 Funzioni terminali circuito principale (classi 200 V e 400 V)
Terminali circuito di controllo
La Fig. 2 mostra la disposizione dei terminali del circuito di controllo. Le funzioni dei terminali del circuito di
controllo sono indicate nella Tabella 2. Scegliere i terminali appropriati.
Fig. 2 Disposizione dei terminali di controllo
Funzione Codice terminale
Modello: CIMR-L7Z
Classe 200 V Classe 400 V
Ingresso alimentazione circuito
principale
R/L1, S/L2, T/L3 23P7 … 2055 43P7 … 4055
R1/L11, S1/L21, T1/L31 2022 ... 2055 4022 ... 4055
Uscite inverter U/T1, V/T2, W/T3 23P7 … 2055 43P7 … 4055
Collegamenti bus in continua
1,
23P7 … 2055 43P7 … 4055
Collegamento modulo di frenatura B1, B2 23P7 ... 2018 43P7 ... 4018
Collegamento reattanza c.c.
1, 2
23P7 ... 2018 43P7 ... 4018
Collegamento modulo di frenatura
3,
2022 ... 2055 4022 ... 4055
Messa a terra 23P7 … 2055 43P7 … 4055
Alimentazione di comando PO, NO 23P7 … 2055 43P7 … 4055
OK
NO
+V
SC SC SC
BB
A1 AC
E(G) S1
S2
S3 S4
S5 S6 S7 BB1
M5
M6
M3
M4
MA MB MC
M1
M2
E(G)
