IT-28

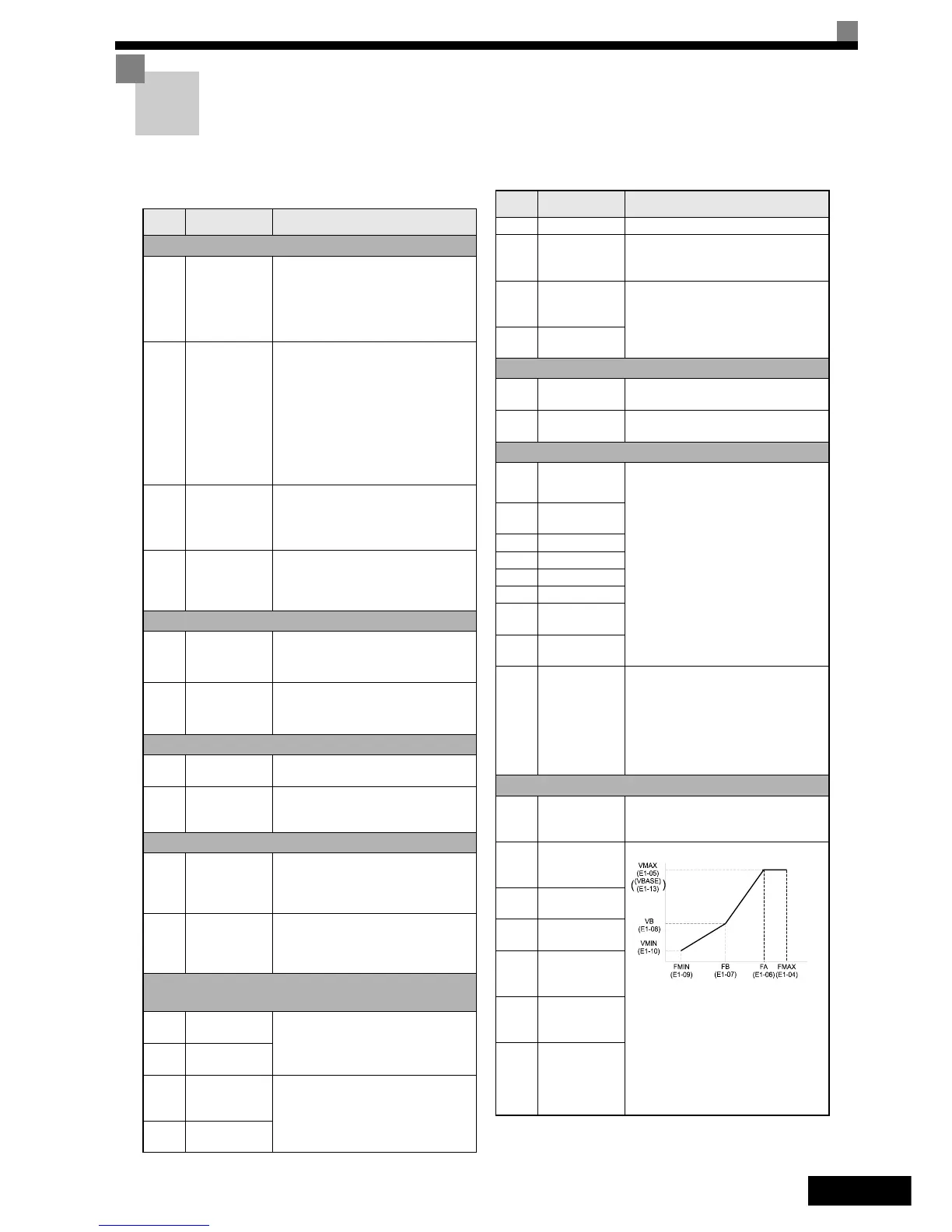

Tabella dei parametri
Nota: Le impostazioni di fabbrica sono in grassetto.
Num.
param.
Nome Descrizione
Dati di inizializzazione
A1-00
Selezione lingua
per display con-
sole di program-
mazione (solo
JVOP-160-OY)
0: Inglese
1: Giapponese
2: Tedesco
3: Francese
4: Italiano
5: Spagnolo
6: Portoghese
A1-01
Livello di accesso
parametri
0: Solo monitoraggio (monitoraggio moda-
lità di funzionamento e impostazione per
i parametri A1-01 e A1-04).
1: Utilizzato per selezionare i parametri
utente (possono essere letti ed impostati
solo i parametri compresi nell'intervallo
da A2-01 a A2-32).
2: Avanzata
(I parametri possono essere letti ed impo-
stati nella modalità di programmazione
veloce (Q) e in quella di programmazione
avanzata (A).)
A1-02
Selezione metodo
di controllo
0: Controllo V/f
2: Vettore ad anello aperto
3: Vettore ad anello chiuso
6: Controllo vettoriale ad anello chiuso per
motori PM
A1-03 Inizializzazione
0: Nessuna inizializzazione
1110: Inizializza sui parametri utente
2220: Inizializza sull'impostazione di fab-
brica
Sequenza/sorgente di riferimento
b1-01
Selezione
sorgente di
riferimento
0: Console di programmazione
1: Terminale del circuito di controllo
(ingresso analogico)
3: Scheda opzionale
b1-02
Selezione
sorgente di
controllo RUN
0: Console di programmazione
1: Terminale del circuito di controllo
(ingressi digitali multifunzione)
3: Scheda opzionale
Impostazioni di accelerazione/decelerazione
C1-

Tempo di accel./
decel. 1
Fare riferimento alla
pagina 1-22.
C2-

Caratteristica
della curva a S
Impostare i tempi della curva ad S a velocità
variabile per ridurre gli strappi. Fare riferi-
mento alla
pagina 1-22.
Compensazione dello scorrimento
C3-01
Guadagno com-
pensazione dello
scorrimento
Aumentare il valore se il valore della com-
pensazione dello scorrimento è troppo basso.
Diminuire il valore se lo scorrimento è sovra-
compensato
C3-02
Ritardo compen-
sazione dello
scorrimento
Ridurre il valore se la risposta della compen-
sazione dello scorrimento è lenta.
Se la velocità non è stabile, aumentare il
valore.
Regolatore automatico di velocità (ASR, Automatic
Speed Regulator)
C5-01
Guadagno propor-
zionale ASR (P) 1
Imposta il guadagno proporzionale 1 e il
tempo integrale 1 del loop di controllo della
velocità (ASR) per la frequenza C5-07.
C5-02
Tempo integrale
ASR (I) 1
C5-03
Guadagno
proporzionale
ASR (P) 2
Imposta il guadagno proporzionale 2 e il
tempo integrale 2 del loop di controllo della
velocità (ASR) per la frequenza minima.
L'impostazione è attiva solo
per l’accelerazione.
C5-04
Tempo integrale
ASR (I) 2
C5-06 Ritardo ASR Imposta il tempo di ritardo di uscita ASR.
C5-07
Frequenza di
commutazione
ASR
Imposta la frequenza di commutazione tra il
guadagno proporzionale 1, 2 e 3 e il tempo
integrale 1, 2 e 3.
C5-09
Guadagno
proporzionale
ASR (P) 3
Imposta il guadagno proporzionale 3 e il
tempo integrale 3 del loop di controllo della
velocità (ASR) per la frequenza minima.
Le impostazioni sono attive solo per la
decelerazione.
C5-10
Tempo integrale
ASR (I) 3
Impostazione frequenza portante
C6-02
Selezione fre-
quenza portante 1
Seleziona la frequenza portante per le moda-
lità di controllo per motori a induzione.
C6-11
Selezione fre-
quenza portante 2
Seleziona la frequenza portante per le moda-
lità di controllo per motori PM
Impostazioni velocità
d1-01
...
d1-08
Multivelocità di
riferimento 1 ... 8
Fare riferimento alla
pagina 19, Sequenza
di selezione velocità mediante ingressi
digitali
.
d1-09
Ve l o ci t à
nominale
d1-10 Velocità interm. 1
d1-11 Velocità interm. 2
d1-12 Velocità interm. 3
d1-13 Velocità rilivell.
d1-14
Velocità ispe-
zione
d1-17
Velocità di livel-
lamento
d1-18
Selezione prio-
rità di velocità
0: Utilizzare la multivelocità di riferimento
(d1-01 ... d1-08)
1: Il riferimento alta velocità ha la priorità.
2: Il riferimento velocità di livellamento
ha la priorità.
3: Utilizzare la multivelocità di riferimento
Senza alcuna velocità selezionata, il
segnale up/down è disattivato
Fare riferimento alla
pagina 1-19.
Impostazioni linea caratteristica V/f
E1-01
Impostazione
voltaggio
in ingresso
Questa impostazione viene utilizzata come
valore di riferimento nelle funzioni
di protezione.
E1-04
Frequenza
di uscita mas-
sima (FMAX)
Per impostare le caratteristiche V/f in
sequenza, impostare gli stessi valori per E1-07
ed E1-09. In questo caso non viene conside-
rata l’impostazione per E1-08.
Verificare sempre che le quattro frequenze
siano impostate nel modo seguente:
E1-04 (FMAX) E1-06 (FA) >
E1-07 (FB) E1-09 (FMIN)
E1-05
Tensione d’uscita
max. (VMAX)
E1-06
Frequenza base
(FA)
E1-08
Frequenza media
tensione d’uscita
(VB)
E1-10
Frequenza min.
tensione d’uscita
(VMIN)
E1-13
Tensione base
(VBASE)
Num.
param.
Nome Descrizione
Tensione di uscita (V)
Frequenza (Hz)
