FR-7
Le courant de fuite est engendré par le variateur. Par conséquent, si la distance entre l'électrode de terre
et la borne de terre est trop longue, le potentiel sur la borne de terre du variateur deviendra instable.
• Lorsque vous utilisez plusieurs variateurs, n’enroulez pas le câble de terre.

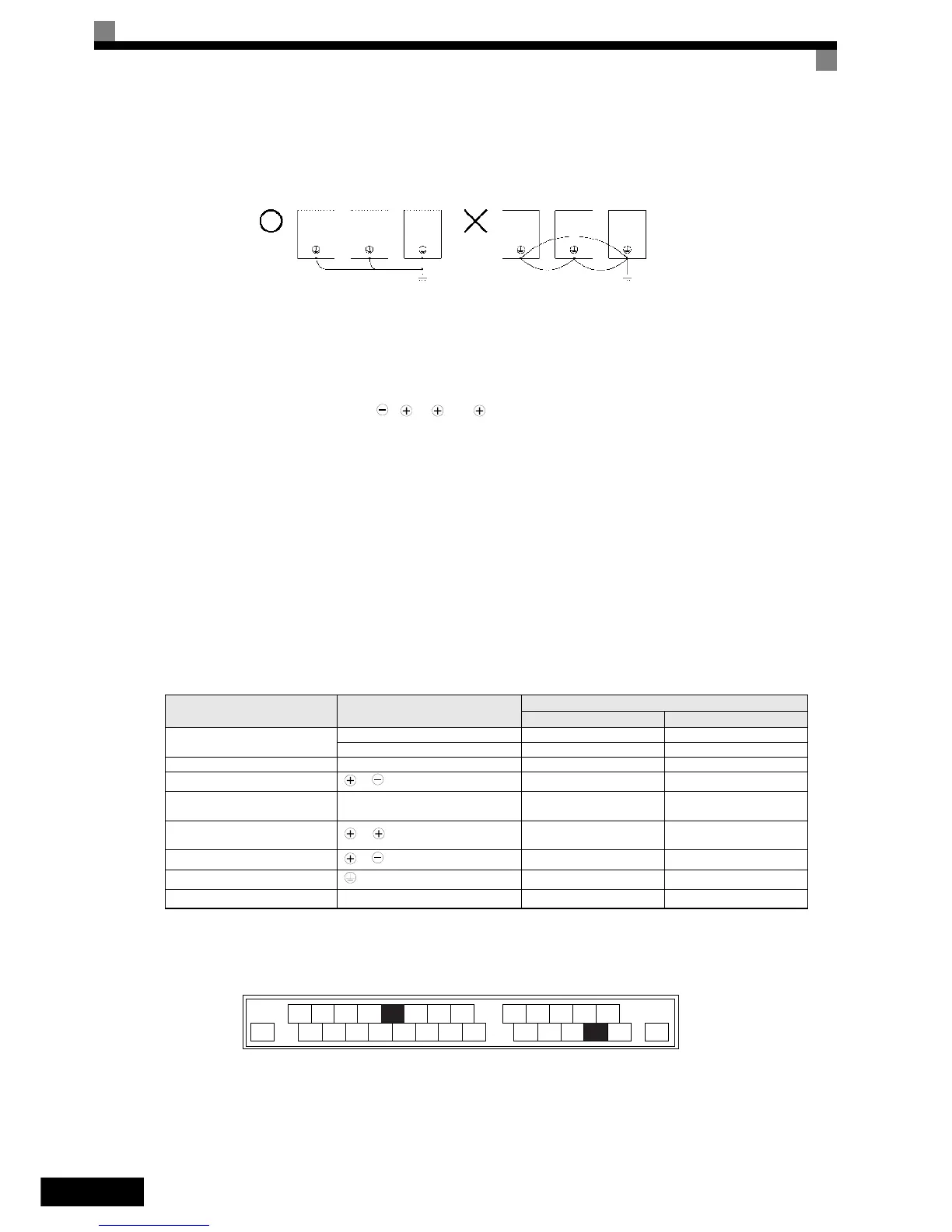

Fig 1 Câblage à la terre
Précautions de câblage du circuit de contrôle
Observez les précautions suivantes lors du câblage des circuits de contrôle.
• Débranchez les câbles du circuit de contrôle des câblages du circuit principal (bornes R / L1, S / L2, T / L3,
B1, B2, U / T1, V / T2, W / T3, , 1, 2 et 3, PO, NO) et des autres câbles à haute tension.
• Débranchez les câbles des bornes du circuit de contrôle MA, MB, MC, M1, M2, M3, M4, M5 et M6
(sorties de contact) des câbles raccordés aux autres bornes du circuit de contrôle.
• Si vous utilisez une alimentation externe facultative, cela doit être une alimentation de classe 2 de type UL.
• Utilisez des câbles en paire torsadée ou blindé en paire torsadée pour les circuits de contrôle afin d'éviter
toute panne de fonctionnement.
• Mettez les blindages de câblage à la masse avec une zone de contact maximale du blindage et de la masse.
• Les blindages de câblage doivent être reliés à la masse au niveau des deux extrémités,
Bornes de circuit principal
Les fonctions du circuit principal sont résumées sous forme de symboles dans le Tableau 1.
Raccordez correctement les bornes pour l’utilisation désirée.
Tableau 1 Fonctions des bornes du circuit principal (modèles 200 V et 400 V)
Bornes de circuit de contrôle
La Fig 2 présente l’organisation des bornes de contrôle. Les fonctions des bornes du circuit de contrôle sont
illustrées au Tableau 2. Utilisez les bonnes bornes pour les fonctions auxquelles elles sont destinées.
Fig 2 Organisation des bornes de contrôle
Rôle Symbole de la borne
Modèle : CIMR-L7Z
Modèles 200 V Modèles 400 V
Entrée de l’alimentation principale
R / L1, S / L2, T / L3 23P7 à 2055 43P7 à 4055
R1 / L11, S1 / L21, T1 / L31 2022 à 2055 4022 à 4055
Sorties variateur U / T1, V/T2, W / T3 23P7 à 2055 43P7 à 4055
Bornes bus DC
1,
23P7 à 2055 43P7 à 4055
Connexion de l’unité de résistance
en freinage
B1, B2 23P7 à 2018 43P7 à 4018
Connexion de bobine
d’inductance c.c.
1, 2
23P7 à 2018 43P7 à 4018
Connexion de l’unité de freinage
3,
2022 à 2055 4022 à 4055
Terre 23P7 à 2055 43P7 à 4055
Alimentation du contrôle PO, NO 23P7 à 2055 43P7 à 4055
OK
NON
+V
SC SC SC
BB
A1 AC
E(G)
S1
S2
S3 S4
S5 S6 S7 BB1
M5
M6
M3
M4
MA MB MC
M1
M2
E(G)
