FR-8

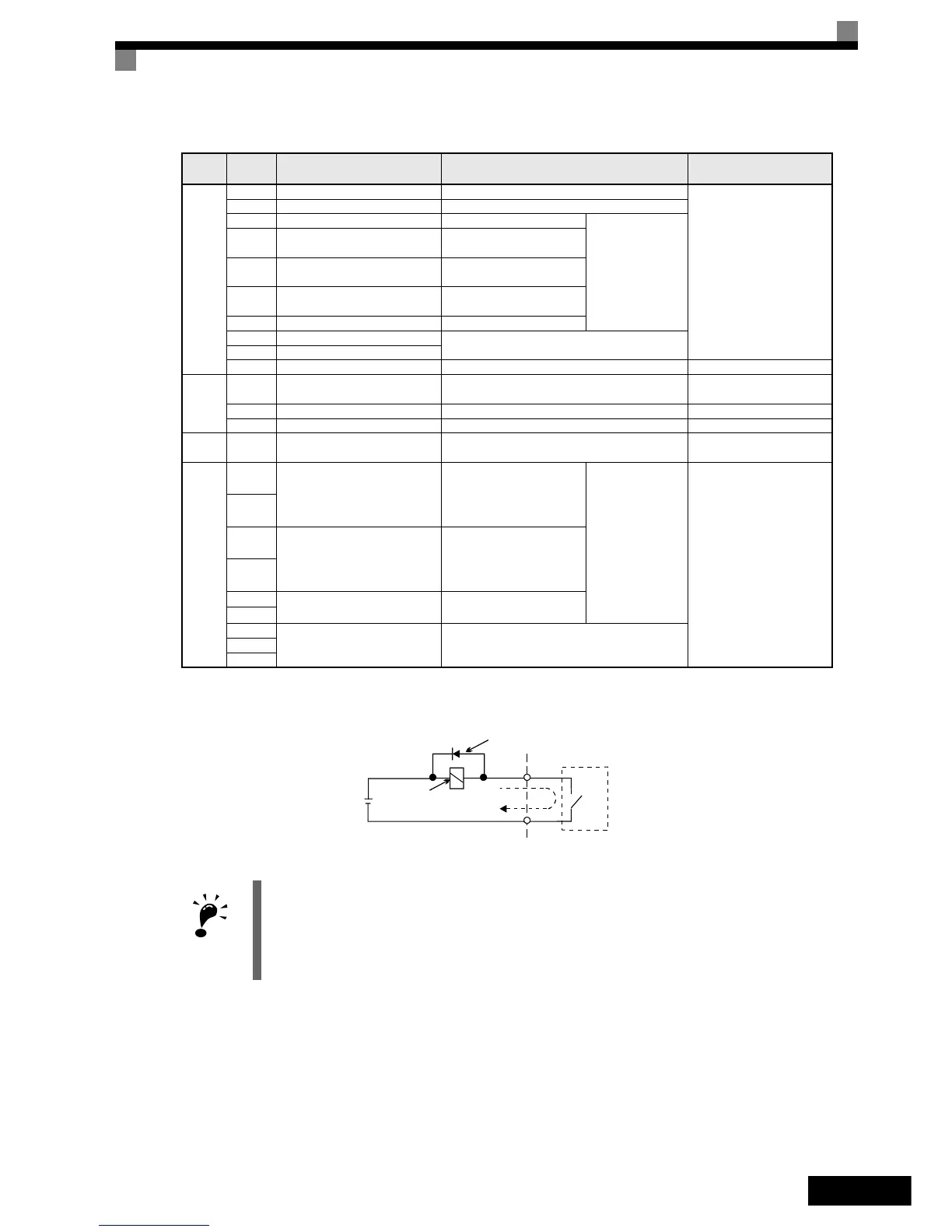

Tableau 2 Bornes du circuit de contrôle avec réglage par défaut
Fig 3 Connexion de la diode volante
Mode NPN / source (sélection NPN / PNP)
L'opérateur logique de la borne d'entrée peut être commuté entre le mode NPN (commun 0 V, NPN) et le
mode source (commun +24 V, NPN) lorsque vous utilisez le connecteur CN5. Une alimentation externe peut
également être prise en charge, ce qui offre plus de liberté par rapport aux méthodes d'entrée des signaux.
Mo-
dèle
n° Nom du signal Fonction Niveau du signal
Signaux
d’entrée
numéri-
ques
S1 Commande marche / arrêt avant Marche quand ON ; arrêt quand OFF
24 Vc.c., 8 mA
Photocoupleur
S2
Commande marche / arrêt inverse
Marche inverse quand ON ; arrêté quand OFF
S3 Vitesse nominale Vitesse normale quand ON.
Les fonctions sont
sélectionnées grâce
aux paramètres
H1-01 à H1-05.
S4 Contrôler RUN
Fonctionnement
d’inspection quand ON.
S5 Vitesse intermédiaire
Vitesse intermédiaire,
sur ON.
S6 Mise à niveau de la vitesse
Mise à niveau de la vitesse
quand ON.
S7 Inutilisé –
BB Boîtier de base de l’appareil Les deux entrées doivent être activées pour activer
la sortie du variateurBB1 Boîtier de base 1 de l’appareil
SC Commun, entrée numérique – –
Signaux
d'entrées
analogi-
ques
+V
Alimentation 15 V
*1
*1. Ne pas utiliser cette source d’alimentation pour alimenter des périphériques externes.
Alimentation 15 V pour références analogiques
15 V
(Courant max. : 20 mA)
A1 Référence de fréquence 0 à +10V / 100% 0 à +10V (20kΩ
AC Neutre, référence analogique – –
E (G)
Câble blindé, point de connexion
de la ligne à la terre facultatif
––
Signaux
de sortie
numéri-
que
M1
Commande de freinage
(contact 1NO)
Commande de freinage
quand ON
Sorties de contact
multifonctions
Contacts relais
Capacité du contact :
1 A maximum à 250 Vc.a.
1 A maximum à 30 Vc.c.
*2
*2. Lors de la manipulation d'une charge réactive, telle qu'une bobine de relais alimentée en c.c., toujours insérer une diode volante comme illustré à la
Fig 3
.
M2
M3
Contrôle du contacteur
(contact 1NO)
Contrôle du contacteur
quand ON
M4
M5
Variateur prêt
(contact 1NO)
Variateur prêt quand ON
M6
MA Signal de sortie de panne (SPDT)
(1 changement par rapport au
contact)
Panne lorsque CLOSED entre MA et MC
Panne lorsque OPEN entre MB et MC
MB
MC
1. Dans la Fig 4, le câblage des entrées numériques S1 ŕ S7 et BB, BB1 est illustré pour le raccordement des contacts
ou des transistors NPN (0 V commun et mode NPN). Il correspond au réglage par défaut.
Se reporter au Tableau 3 pour les raccordements des transistors PNP ou en cas d’utilisation d’une alimentation
externe de 24 V.
2. La bobine d'inductance en c.c. est en option pour les variateurs de 18,5 kW minimum uniquement.
Déposez la barre de court-circuit lors du raccordement de la bobine d'inductance en c.c.
Puissance externe :
30 V c.c. max.
Bobine
Diode volante
1 A maxi.
L'intensité de la diode volante doit être
au moins aussi élevée que la tension
du circuit.
IMPORTANT
