FR-20

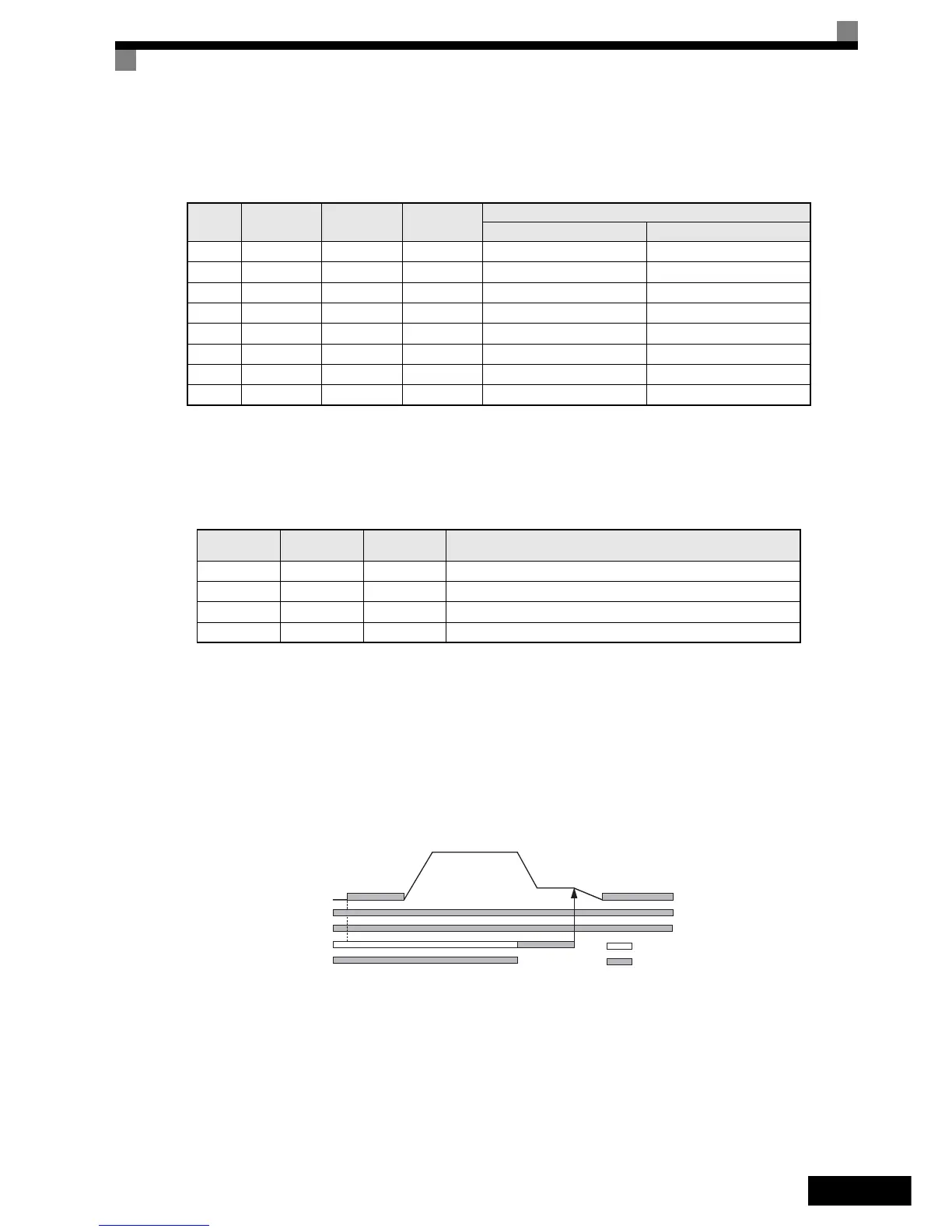

Tableau de sélection de vitesse
Le tableau ci-dessous indique les combinaisons d’entrées numériques et les vitesses correspondantes.
Si b1-02 est réglé sur « 1 », la référence de fréquence 1 est entrée comme référence analogique à la borne A1.
Entrées de sélection de vitesses séparées, la grande vitesse est prioritaire (d1-18 = 1)
Avec ce réglage, il est possible de sélectionner 6 vitesses différentes (à définir dans les paramètres d1-09 à d1-17)
en utilisant quatre entrées numériques.
Réglage usine des entrées numériques
La grande vitesse est prioritaire et une entrée de vitesse de cadrage a été sélectionnée
(H1-= 83).
Lorsque d1-18 est réglé sur 1 et lorsqu’une entrée numérique multifonction est réglée sur sélection
de la vitesse de cadrage (H1-= 83), le variateur décélère jusqu’à atteindre la vitesse de cadrage (d1-17)
une fois que vous avez éliminé le signal de vitesse sélectionné. La vitesse d’inspection ne peut pas être
sélectionnée en tant que vitesse de déplacement. La grande vitesse est prioritaire par rapport à la vitesse
de cadrage, le signal de cadrage n’est pas pris en compte tant que la grande vitesse est sélectionnée
(voir la fig. ci-dessous).
Le variateur s’arrête lorsque le signal de cadrage ou le signal Up / Down est éliminé.
La priorité grande vitesse est sélectionnée et l’entrée vitesse de cadrage n’est pas
sélectionnée (H1-K83).
Lorsque la commande de vitesse de cadrage n’est pas sélectionnée pour une entrée numérique, le variateur
décélère jusqu’à atteindre la vitesse de cadrage (d1-17) lorsque le signal de vitesse sélectionnée est éliminé.
La vitesse d’inspection ne peut pas être sélectionnée en tant que vitesse de déplacement. Pour sélectionner
la vitesse de cadrage en tant que vitesse de déplacement, vous devez désactiver la détection de perte
de référence de fréquence (S3-09 = 0).
Le variateur s’arrête lorsque le signal de direction Up / Down est éliminé.
Vitesse
Commande de
vitesse à pas
multiples 1
Commande de
vitesse à pas
multiples 2
Commande de
vitesse à pas
multiples 3
Fréquence sélectionnée
d1-18 = 0 d1-18 = 3
1 OFF OFF OFF Référence de fréquence 1 d1-01 Stop
2 ON OFF OFF Référence de fréquence 2 d1-02 Référence de fréquence 2 d1-02
3 OFF ON OFF Référence de fréquence 3 d1-03 Référence de fréquence 3 d1-03
4 ON ON OFF Référence de fréquence 4 d1-04 Référence de fréquence 4 d1-04
5 OFF OFF ON Référence de fréquence 5 d1-05 Référence de fréquence 5 d1-05
6 ON OFF ON Référence de fréquence 6 d1-06 Référence de fréquence 6 d1-06
7 OFF ON ON Référence de fréquence 7 d1-07 Référence de fréquence 7 d1-07
8 ON ON ON Référence de fréquence 8 d1-08 Référence de fréquence 8 d1-08
Borne
Code de
paramètre
Définir valeur Détails
S3 H1-01 80 Sélection de vitesse nominale (d1-09)
S4 H1-02 84 Sélection de vitesse d’inspection (d1-14)
S5 H1-03 81 Sélection de vitesse intermédiaire (d1-10)
S6 H1-04 83 Sélection de vitesse de cadrage (d1-17)
Up / Down
Mise à niveau de la vitesse
Vitesse sélectionnée
Vitesse
Injection c.c. /
servo zéro
Injection c.c. /
servo zéro
Entrée faite
Sans effet
Matériel BB
