PT-8

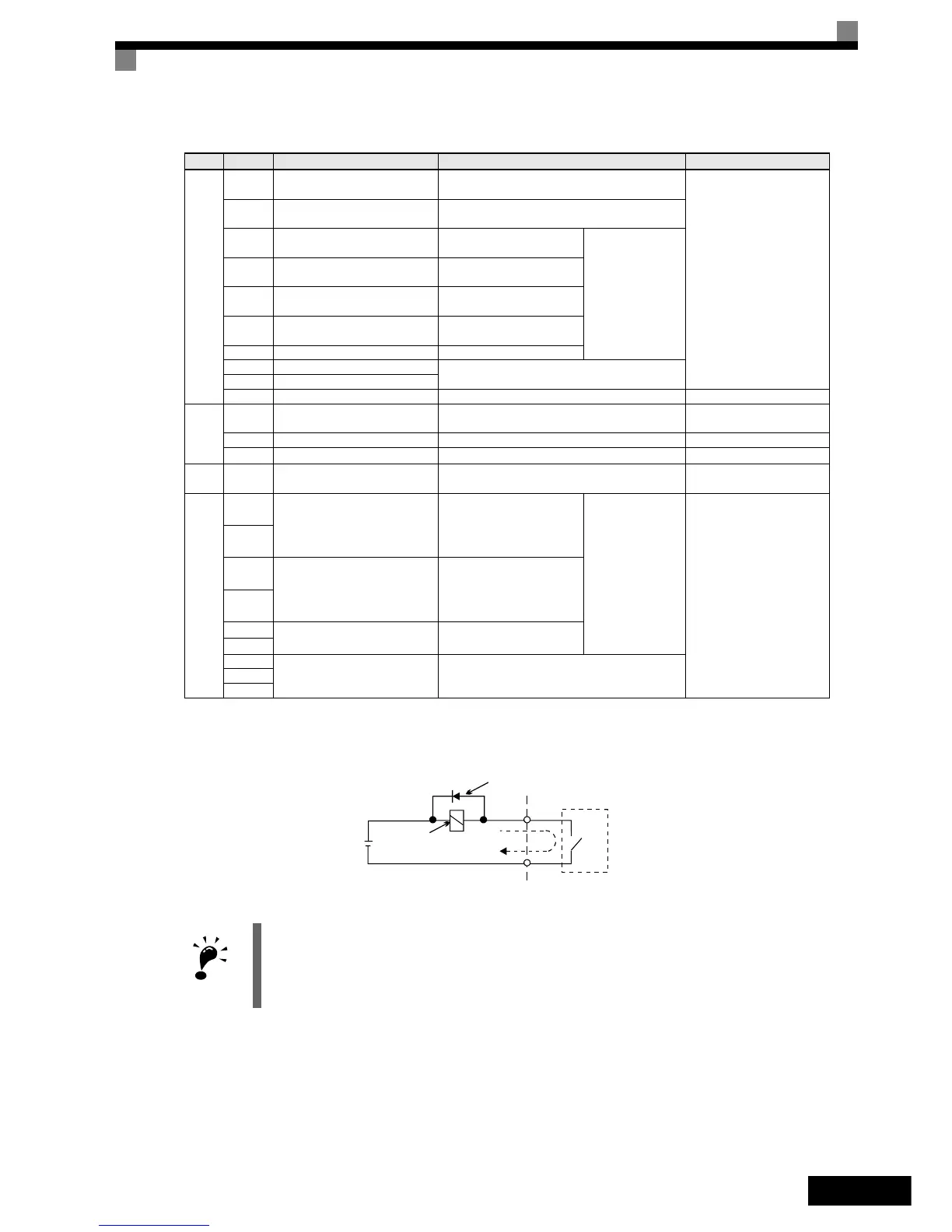

Tabela 2 Terminais do circuito de controlo com definições predefinidas
Fig 3 Ligação do díodo volante
Modo NPN/PNP (Selecção)
A lógica do terminal de entrada pode ser comutada entre modo NPN (comum de 0V) e modo PNP
(comum de +24V) utilizando o conector CN5. Também é suportada uma fonte de alimentação externa,
permitindo maior flexibilidade nos métodos de entrada do sinal.
Tipo N.º Nome do sinal Função Nível do sinal
Sinais
de
entrada
digitais
S1
Comando de funcionamento
directo/paragem
Quando ligado, funcionamento directo; paragem
quando desligado.
24 VDC, 8 mA
Fotoacoplador
S2
Comando de funcionamento
inverso/paragem
Quando ligado, funcionamento inverso; paragem
quando desligado.
S3 Velocidade nominal
Quando ligado, velocidade
nominal.
As funções são
seleccionadas
configurando
H1-01 a H1-05.
S4 Inspecção em funcionamento
Quando ligado, inspecção
em funcionamento.
S5 Velocidade intermédia
Quando ligado, velocidade
intermédia.
S6 Velocidade de nivelamento
Quando ligado, velocidade
de nivelamento.
S7 Não utilizado –
BB Base block de hardware Ambas as entradas têm de estar activadas para ser
activada a saída do variador.BB1 Base block de hardware 1
SC Entrada digital comum – –
Sinais
de
entrada
analó-
gicos
+V
Fonte de alimentação de 15 V
*1
*1. Não utilize esta fonte de alimentação para alimentar qualquer equipamento externo.
Fonte de alimentação de 15 V para referência
analógica
15V
(Corrente máx.: 20 mA)
A1 Frequência de referência 0 a +10 V/100% 0 a +10 V (20 kΩ)
CA Neutro da referência analógica – –
E(G)
Fio blindado, ponto de ligação
à linha de terra opcional
––
Sinais
de
saída
digitais
M1
Comando de travagem
(contacto 1 NA)
Quando ligado, comando
de travagem.
Saídas de contacto
multifunções
Contactos do relé
Capacidade do contacto:
máx. 1 A a 250 VAC
máx. 1 A a 30 VDC
*2
*2. Quando estiver a propulsionar uma carga reactiva, como uma bobina de relé com fonte de alimentação DC, insira sempre um díodo volante conforme
mostrado na Fig 3.
M2
M3
Controlo do contactor
(contacto 1 NA)
Quando ligado, controlo
do contactor
M4
M5
Variador preparado
(contacto 1 NA)
Quando ligado, variador
preparado.
M6
MA
Sinal de saída de falha (SPDT)
(1 alteração sobre contacto)
Falha quando fechado (CLOSED) em MA e MC
Falha quando aberto (OPEN) em MB e MC
MB
MC
1. Na Fig 4 a ligaçăo das entradas digitais S1 a S7 e BB, BB1 é apresentada para ligaçăo dos contactos
ou transístores NPN (comum de 0V e modo NPN). Esta é a configuraçăo predefinida.
Para ligaçăo dos transístores PNP ou para utilizar uma fonte de alimentaçăo externa de 24V, consulte a Tabela 3.
2. Uma reactância DC apenas é opção para variadores de 18,5 kW ou inferior. A barra de curto-circuito deve ser
removida quando ligar uma reactância DC
Alimentação externa:
Máx. 30 VDC
Bobi-
Díodo volante
Máx. 1 A
Os limites do díodo volante tem de ser,
pelo menos, tão elevados quanto
a tensão do circuito.
IMPORTANTE
