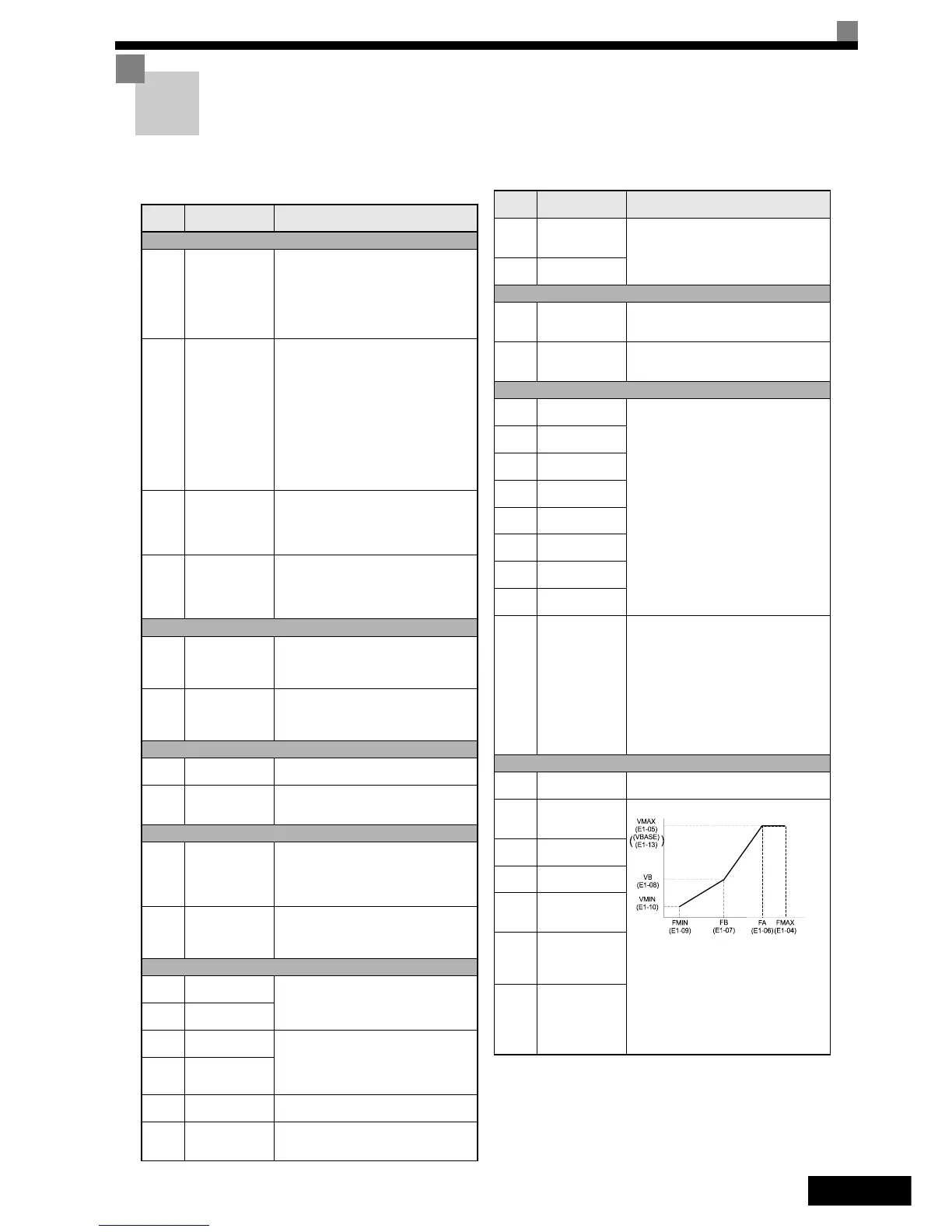

PT-28
Tabela de parâmetros
Nota: As definições de fábrica estão a cheio.
Núm.
param.
Nome Descrição
Inicializar dados
A1-00
Selecção do
idioma para o ecrã
da consola digital
(apenas
JVOP-160-OY)
0:Inglês
1:Japonês
2:Alemão
3:Francês
4:Italiano
5:Espanhol
6:Português
A1-01
Nível de acesso
aos parâmetros
0:Apenas monitorização (monitorização
do modo de transmissão e definição
de A1-01 e A1-04.)
1:Utilizado para seleccionar os parâmetros
do utilizador (apenas os parâmetros
definidos em A2-01 a A2-32 podem
ser lidos e configurados.)
2:Controlo
(Os parâmetros podem ser lidos
e configurados em ambos, modo
de programação rápida (Q) e modo
de programação avançada (A).)
A1-02
Selecção do
método de
controlo
0:Controlo de V/f
2:Controlo vectorial em malha aberta
3:Vectorial em malha fechada
6:Controlo vectorial em malha fechada
para motores PM
A1-03 Inicializar
0: Sem inicialização
1110: É inicializado para os parâmetros
do utilizador
2220: É inicializado para as definições
de fábrica
Sequência/Origem da referência
b1-01
Selecção da
origem da
referência
0:Consola digital
1:Terminal do circuito de controlo
(entrada analógica)
3:Placa de opção
b1-02
Selecção da
origem do
comando RUN
0:Consola digital
1:Terminal do circuito de controlo
(entradas da multi-função digital)
3:Placa de opção
Definições de aceleração/desaceleração
C1-
Tempo de aceler./
desacel. 1
Consulte página 1- 22
C2-
Característica da
curva S
Define os tempos da curva S nas alterações
de velocidade para reduzir o choque.
Consulte página 1- 22
Compensação de patinagem
C3-01
Ganho de
compensação de
patinagem
• Aumente o valor se o valor de
compensação de patinagem for
demasiado baixo
• Diminua o valor se a patinagem está
compensada em excesso
C3-02
Tempo de atraso
da compensação
de patinagem
• Reduza o valor se a resposta da
compensação de patinagem for baixa
• Quando a velocidade não for estável,
aumente o valor.
Regulador de velocidade automático (ASR)
C5-01
Ganho proporcio-
nal (P) do ASR 1
Defina o ganho proporcional 1 e o tempo
integral 1 do ciclo de controlo de
velocidade (ASR) da frequência C5-07.
C5-02
Tempo integral (I)
do ASR 1
C5-03
Ganho proporcio-
nal (P) do ASR 2
Defina o ganho proporcional 2 e o tempo
integral 2 do ciclo de controlo de
velocidade (ASR) da frequência mínima.
A definição apenas está activada para
a aceleração.
C5-04
Tempo integral (I)
do ASR 2
C5-06
Tempo de atraso
do ASR
Define o tempo de atraso da saída do ASR.
C5-07
Frequência de
comutação do
ASR
Define a frequência para comutação entre
o ganho proporcional 1, 2, 3 e o tempo
integral 1, 2, 3.
C5-09
Ganho
proporcional (P)
do ASR 3
Defina o ganho proporcional 3 e o tempo
integral 3 do ciclo de controlo de
velocidade (ASR) da frequência mínima.
As definições apenas estão activadas para
a desaceleração.
C5-10
Tempo integral (I)
do ASR 3
Configuração da frequência da portadora
C6-02
Selecção da
frequência da
portadora 1
Selecciona a frequência da portadora para
os modos de controlo do motor de indução.
C6-11
Selecção da
frequência da
portadora 2
Selecciona a frequência da portadora para
os modos de controlo do motor PM.
Definições da velocidade
d1-01 a
d1-08
Ref. veloc.
múltipla 1 a 8
Consulte página 19, Sequência da
velocidade de referência utilizando as
entradas digitais
d1-09
Velocidade
nominal
d1-10
Velocidade
intermédia 1
d1-11
Velocidade
intermédia 2
d1-12
Velocidade
intermédia 3
d1-13
Velocidade de
re-nivelamento
d1-14
Velocidade de
inspecção
d1-17
Velocidade de
nivelamento
d1-18
Selecção da
prioridade da
velocidade
0:Utilize a ref. veloc. múltipla
(d1-01 a d1-08)
1:A referência de velocidade elevada tem
prioridade.
2:A referência de velocidade de
nivelamento tem prioridade.
3:Utilize a velocidade de referência
múltipla
Se a velocidade não for seleccionada,
o sinal up/down é desligado
Consulte página 1- 19
Definições do padrão V/f
E1-01
Definição da
tensão de entrada
Esta definição é utilizada como valor de
referência para as funções de protecção.
E1-04
Frequência de
saída máxima
(FMAX)
Para definir as características V/f numa
linha recta, defina os mesmos valores para
E1-07 e E1-09. Neste caso, a definição do
E1-08 será ignorada.
Certifique-se que as quatro frequências são
sempre definidas da forma seguinte:
E1-04 (FMAX) ≥ E1-06 (FA) > E1-07
(FB) ≥ E1-09 (FMIN)
E1-05
Tensão de saída
máx. (VMAX)
E1-06
Frequência base
(FA)
E1-08
Tensão da
frequência de
saída méd. (VB)
E1-10
Tensão da
frequência de
saída mínima
(VMIN)
E1-13
Tensão base
(VBASE)
Núm.
param.
Nome Descrição
Tensão de saída (V)
Frequência (Hz)
