DE-7
Durch den Frequenzumrichter wird ein Leckstrom erzeugt. Wenn der Abstand zwischen der
Erdungselektrode und der Erdungsklemme zu groß ist, wird das Potenzial an der Erdungsklemme des
Frequenzumrichters instabil.
• Bei Einsatz von mehr als einem Frequenzumrichter darf der Erdungsleiter keine Schleife bilden.

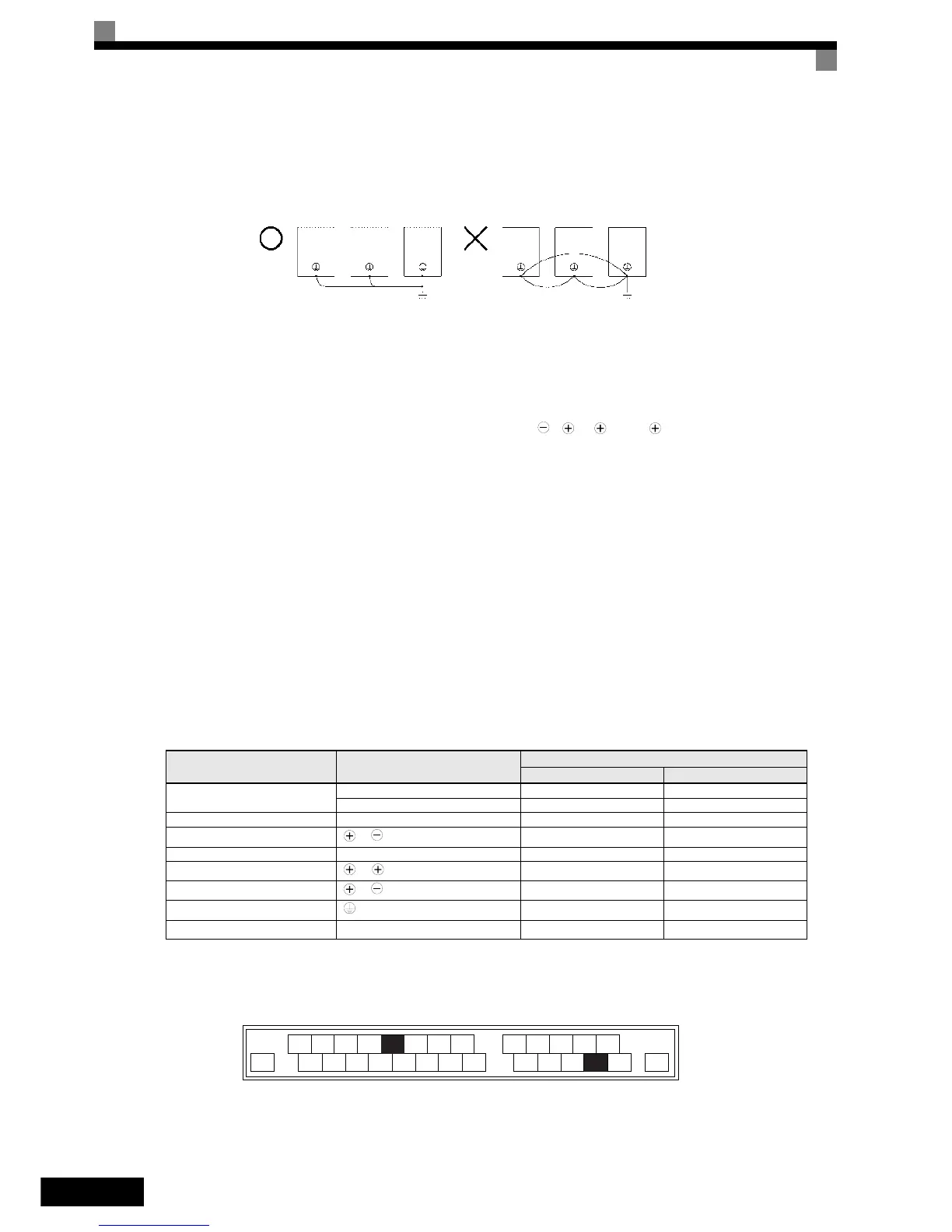

Abb 1 Verdrahtung der Erdung
Sicherheitshinweise für die Verdrahtung der Steuerstromkreise
Beachten Sie bei der Verdrahtung der Steuerstromkreise die folgenden Sicherheitshinweise.
• Verlegen Sie die Leitungen der Steuerstromkreise getrennt von den Leitungen des Hauptstromkreises
(Klemmen R/L1, S/L2, T/L3, B1, B2, U/T1, V/T2, W/T3, , 1, 2 und 3, PO, NO) und anderen
Hochspannungskabeln.
• Verlegen Sie die Leitungen der Steuerklemmen MA, MB, MC, M1, M2, M3, M4, M5 und M6
(Kontaktausgänge) getrennt von den Leitungen anderer Steuerklemmen.
• Wenn eine optionale externe Spannungsversorgung verwendet wird, muss es sich um eine UL-gelistete
Spannungsversorgung der Klasse 2 handeln.
• Verwenden Sie für die Steuerstromkreise paarweise verdrillte oder abgeschirmte Kabel, um Betriebsfehler
zu vermeiden.
•
Erden Sie die Kabelabschirmung mit der größtmöglichen Kontaktfläche zwischen Abschirmung und Erdung.
• Kabelabschirmungen müssen an beiden Kabelenden geerdet sein.
Leistungsklemmen
Die Funktionen der Leistungsklemmen werden entsprechend der Klemmensymbole in Tabelle 1
zusammengefasst. Verdrahten Sie die Klemmen ordnungsgemäß für den gewünschten Zweck.
Tabelle 1 Funktionen der Leistungsklemmen (200- und 400-V-Klasse)
Steuerklemmen
Abb 2 zeigt die Anordnung der Steuerklemmen. Die Funktionen der Steuerklemmen sind in
Tabelle 2 aufgeführt. Verwenden Sie alle Klemmen bestimmungsgemäß.
Abb 2 Anordnung der Steuerklemmen
Zweck Klemmensymbol
Modell: CIMR-L7Z
200-V-Klasse 400-V-Klasse
Spannungsversorgung
R/L1, S/L2, T/L3 23P7 bis 2055 43P7 bis 4055
R1/L11, S1/L21, T1/L31 2022 bis 2055 4022 bis 4055
Frequenzumrichterausgänge U/T1, V/T2, W/T3 23P7 bis 2055 43P7 bis 4055
Zwischenkreis-Klemmen
1,
23P7 bis 2055 43P7 bis 4055
Bremswiderstand-Anschluss B1, B2 23P7 bis 2018 43P7 bis 4018
DC-Drossel-Anschluss
1, 2
23P7 bis 2018 43P7 bis 4018
Anschluss für Bremseinheit
3,
2022 bis 2055 4022 bis 4055
Masse 23P7 bis 2055 43P7 bis 4055
Steuerspannungsversorgung PO, NO 23P7 bis 2055 43P7 bis 4055
richtig
falsch
+V
SC SC SC
BB
A1 AC
E(G)
S1
S2
S3 S4
S5 S6 S7 BB1
M5
M6
M3
M4
MA MB MC
M1
M2
E(G)
