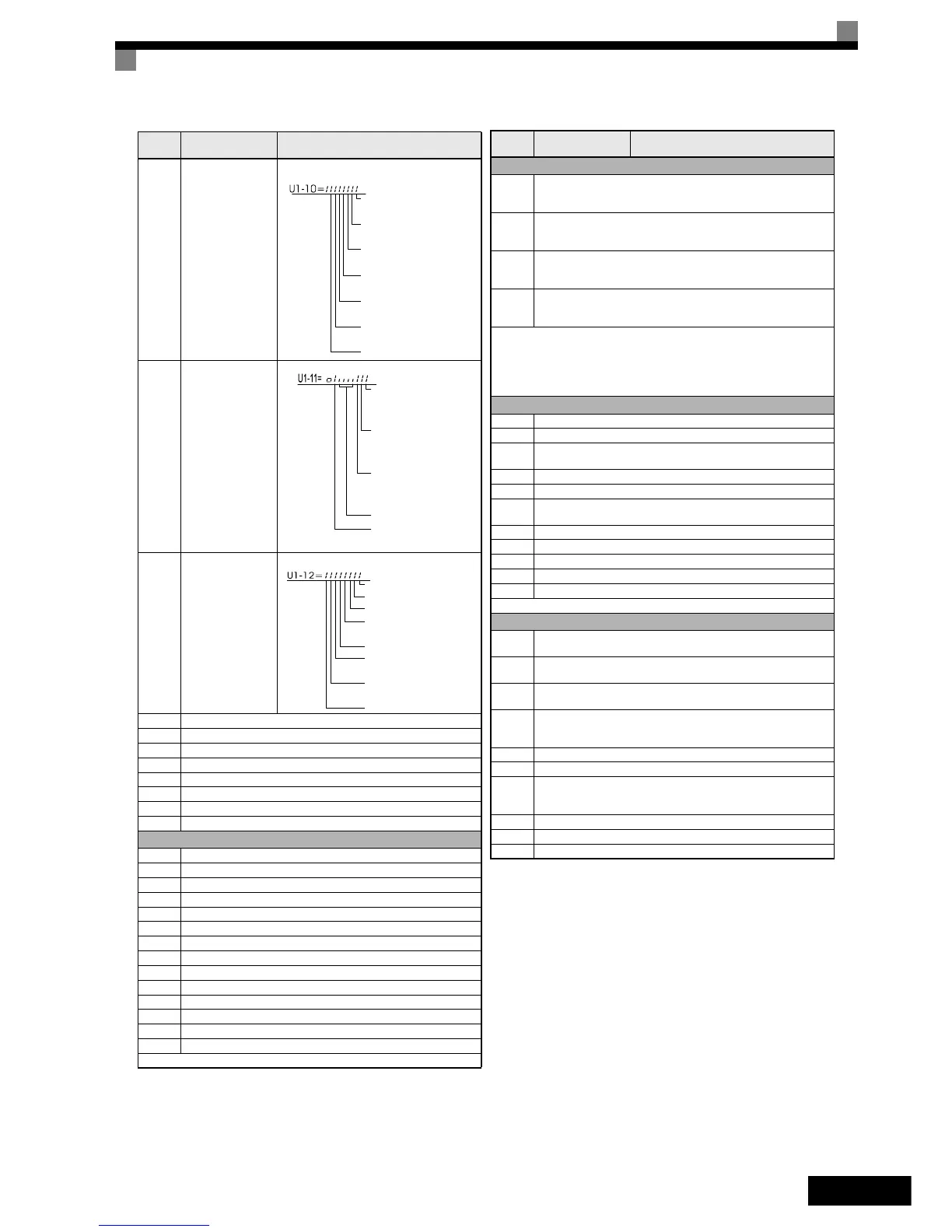

DE-30
U1-10
Eingangs-
klemmenstatus
Zeigt den EIN/AUS-Status der Eingänge an.
U1-11
Ausgangs-
klemmenstatus
Zeigt den EIN/AUS-Status der Ausgänge an.
U1-12 Betriebsstatus
Frequenzumrichter-Betriebszustand.
U1-13 Kumulative Betriebszeit
U1-20 Frequenzsollwert nach Sanftanlauf
U1-34 OPE-Fehlerparameter
U1-51 Max. Strom während Beschleunigung
U1-52 Max. Strom während Verzögerung
U1-53 Max. Strom während Höchstgeschwindigkeit
U1-54 Max. Strom während Einfahrgeschwindigkeit
U1-55 Anzahl Fahrten
Fehlerverfolgungsdaten
U2-01 Aktueller Fehler
U2-02 Letzter Fehler
U2-03 Frequenzsollwert bei Fehler
U2-04 Ausgangsfrequenz bei Fehler
U2-05 Ausgangsstrom bei Fehler
U2-06 Motordrehzahl bei Fehler
U2-07 Ausgangsspannungs-Sollwert bei Fehler
U2-08 Zwischenkreisspannung bei Fehler
U2-09 Ausgangsleistung bei Fehler
U2-10 Drehmomentsollwert bei Fehler
U2-11 Eingangsklemmenstatus bei Fehler
U2-12 Ausgangsklemmenstatus bei Fehler
U2-13 Betriebsstatus bei Fehler
U2-14 Kumulative Betriebszeit bei Fehler
Param.
Nr.
Bezeichnung Beschreibung
1: Vorwärts-Befehl
(S1) ist EIN
1: Rückwärts-Befehl
(S2) ist EIN
1: Multif.-Eingang 1
(S3) ist EIN
1: Multif.-Eingang 2
(S4) ist EIN
1: Multif.-Eingang 3
(S5) ist EIN
1: Multif.-Eingang 4
(S6) ist EIN
1: Multif.-Eingang 5
(S7) ist EIN
1: Multifunktions-
Kontaktausgang 1
(M1-M2) ist EIN
1: Multifunktions-
Kontaktausgang 2
(M3-M4) ist EIN
1: Multifunktions-
Kontaktausgang 3
(M5-M6) ist EIN
Nicht verwendet
(Immer 0).
1: Fehlerausgang
(MA/MB-MC) ist EIN
Betrieb
1: Nulldrehzahl
1: Rückwärts
1: Fehler-Rücksetzsignal
aktiv
1: Drehzahlüberein-
stimmung
1: Frequenzumrichter
bereit
1: Geringfügiger Fehler
1: Schwerwiegender
Fehler
Fehler-Speicherdaten
U3-01
bis
U3-04
Letzter bis viertletzter Fehler
U3-05
bis
U3-08
Kumulative Betriebszeit bei Fehler 1 bis 4
U3 09
bis
U3 14
Fünftletzter bis zehntletzter Fehler
U3 15
bis
U3 20
Kumulative Betriebszeit beim fünft- bis zehntletzten Fehler
* Folgende Fehler werden nicht im Fehlerprotokoll
aufgezeichnet: CPF00, 01, 02, 03, UV1 und UV2.
Funktionsauswahl der Digitaleingänge
3 Festfrequenzsollwert-Befehl 1
4 Festfrequenzsollwert-Befehl 2
6
Jog-Frequenzsollwert
(höhere Priorität als Festfrequenzsollwert)
F Nicht verwendet (Einstellung für nicht verwendete Klemmen)
14 Fehlerrücksetzung (Rücksetzung bei Wechsel auf EIN)
20 bis
2F
Externer Fehler; Eingangsart: Schließer-Kontakt/Öffner-
Kontakt, Erkennungsbetriebsart: Normal/während des Betriebs
80 Nenngeschwindigkeitsauswahl (d1-09)
81 Zwischengeschwindigkeitsauswahl (d1-10)
82 Nachnivellier-Geschwindigkeitsauswahl (d1-13)
83 Einfahrgeschwindigkeitsauswahl (d1-17)
84 Inspektionsgeschwindigkeitsauswahl (d1-14)
Funktionsauswahl der Digitalausgänge
0
Während Betrieb 1
(EIN: RUN-Befehl auf EIN oder Spannung wird ausgegeben)
6
Frequenzumrichter betriebsbereit
(BEREIT: Initialisierung abgeschlossen oder keine Fehler
8
Während Endstufensperrung
(Schließerkontakt, EIN: während Endstufensperrung)
B
Erkennung von Drehmomentüberschreitung/
steckengebliebenem Fahrkorb 1, Schließer (Schließerkontakt,
EIN: Drehmoment-Über-/Unterschreitungserkennung)
F Nicht verwendet (Einstellung für nicht verwendete Klemmen)
10 Geringfügiger Fehler (EIN: Alarm wird angezeigt)
17
Erkennung von Drehmomentüberschreitung/
steckengebliebenem Fahrkorb 1, Öffner
(Öffnerkontakt, AUS: Drehmoment-Abweichungserkennung)
1A Rückwärtsbetrieb (EIN: Während Rückwärtsbetrieb)
40 Bremslösebefehl
41 Ausgangsschütz-Schließbefehl
Param.
Nr.
Bezeichnung Beschreibung
