ES-4
2. Medidas para asegurar la conformidad de los variadores de frecuencia
Omron-Yaskawa Motion Control a la Directiva EMC
Los variadores de frecuencia Omron-Yaskawa Motion Control no se deben instalar necesariamente
en un armario de maniobra.
No es posible facilitar instrucciones detalladas para todos los tipos posibles de instalación. Por lo tanto,
este manual se ha tenido que limitar a directrices generales.
Todo equipo eléctrico produce interferencias de radio y de línea en varias frecuencias. Los cables las
transmiten a la atmósfera como si fueran una antena.
La conexión de equipamiento eléctrico (por ejemplo, un controlador) a una fuente de alimentación sin
un filtro de línea puede, por lo tanto, permitir que las interferencias de alta o baja frecuencia se introduzcan
en el circuito eléctrico.
Las contramedidas básicas son el aislamiento del cableado de los componentes de control y potencia,
una conexión a tierra adecuada y el blindaje de los cables.
Para la puesta a tierra de baja impedancia de interferencias de alta frecuencia es necesaria una amplia área
de contacto. Por lo tanto, se recomienda el uso de grapas de puesta a tierra en vez de cables.
Además, los cables blindados se deben conectar mediante clips específicos para la puesta a tierra.
3. Tendido de cables
Medidas contra la interferencia de línea:
El filtro de línea y el variador de frecuencia se deben montar sobre la misma placa metálica. Monte ambos
componentes tan cerca uno del otro como sea posible, manteniendo también el cableado lo más corto posible.
Utilice un cable de potencia con blindaje con una buena puesta a tierra. Utilice un cable blindado para el motor
cuya longitud no supere los 20 metros. Disponga todas las puestas a tierra de tal manera que se maximice
el área del extremo del conductor en contacto con el terminal de tierra (por ejemplo, una placa metálica).
Cable blindado:
• Utilice un cable con protección trenzada.

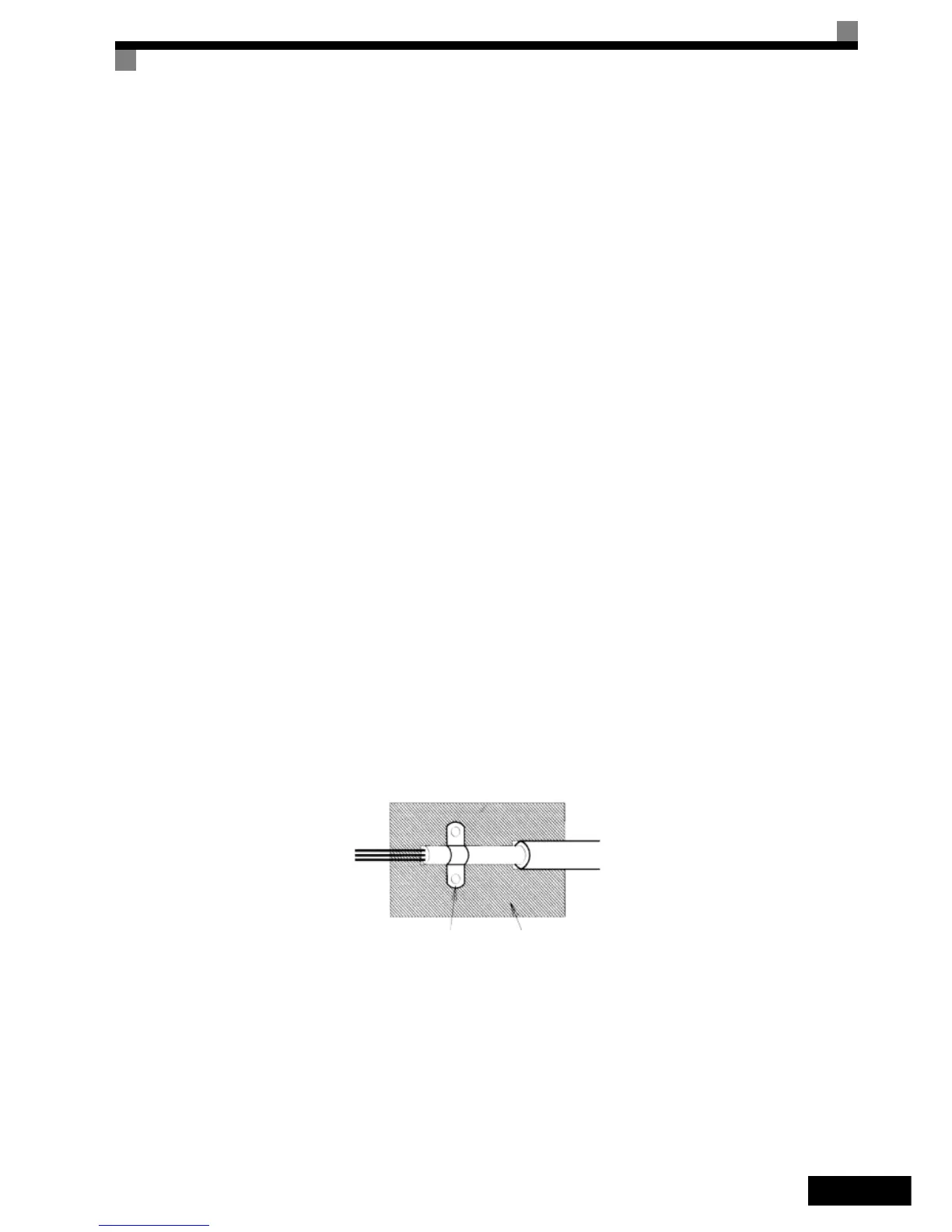

• Ponga a tierra la mayor superficie posible del blindaje. Es recomendable poner a tierra el blindaje
conectando el cable a la placa de tierra con clips metálicos (véase la siguiente figura).
Las superficies de puesta a tierra deben ser de metal desnudo altamente conductor. Elimine las capas de barniz
y pintura que pudiera tener.
– Conecte a tierra el apantallado en ambos extremos.
– Conecte a tierra el motor de la máquina.
Clip de tierra
Placa de tierra
