ES-8

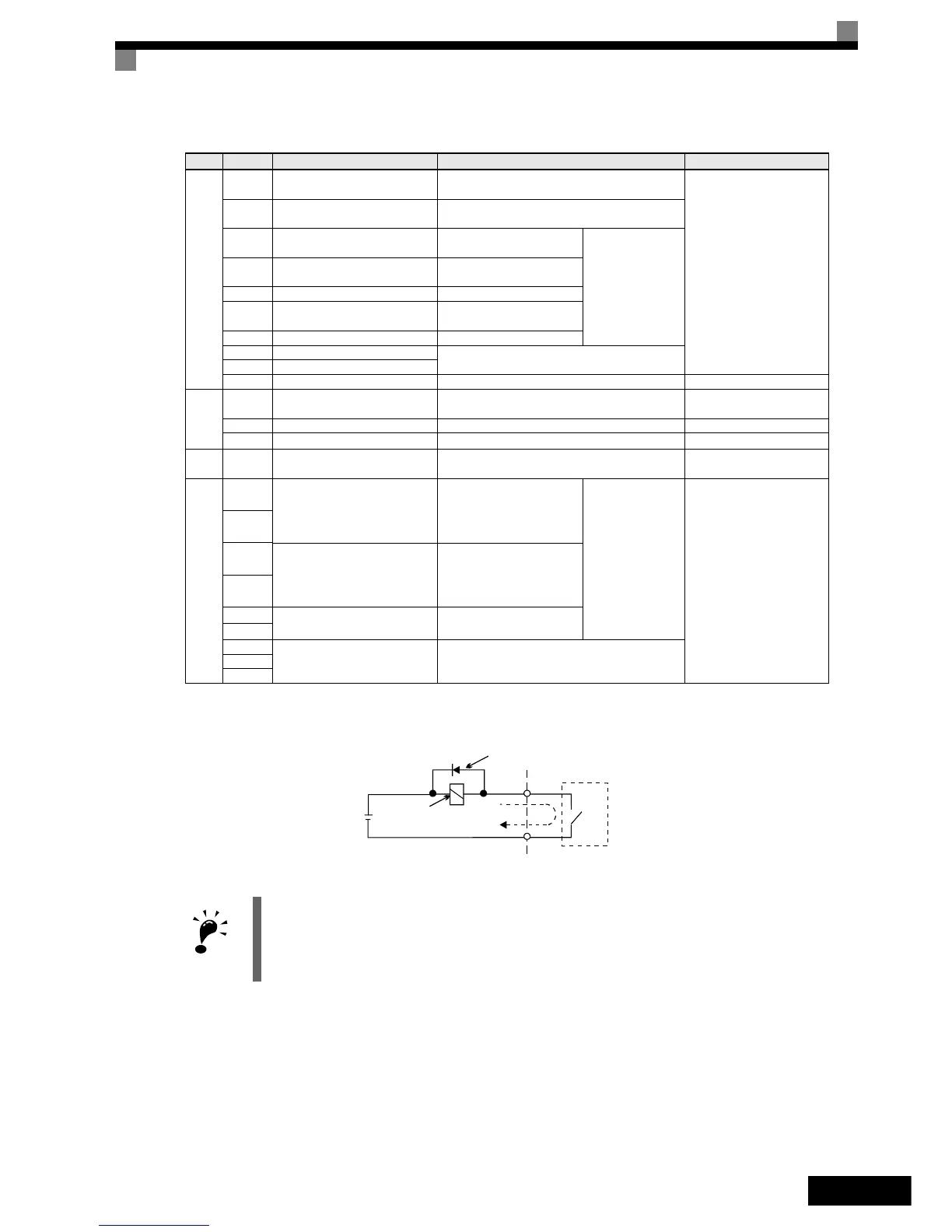

Tabla 2 Terminales del circuito de control con configuraciones predeterminadas
Fig. 3 Conexión del diodo volante
Modo NPN/PNP (selección NPN/PNP)
La lógica del terminal de entrada se puede conmutar entre el modo NPN (0 V común, NPN) y PNP (+24 V
común, PNP) mediante el puente CN5. También se admite una fuente de alimentación externa, lo que facilita
una mayor libertad de métodos de entrada de señal.
Tipo Nº Nombre de la señal Función Nivel de señal
Seña-
les de
entra-
da
digital
S1
Comando de marcha directa/
parada
Marcha directa cuando está en ON; parada cuando
está en OFF.
24 Vc.c., 8 mA
Fotoacoplador
S2
Comando de marcha inversa/
parada
Marcha inversa cuando está en ON; parada cuando
está en OFF.
S3 Velocidad nominal
Velocidad nominal cuando
está en ON.
Las funciones se
seleccionan
configurando
H1-01 hasta H1-05.
S4 Marcha de inspección
Marcha de inspección
cuando está en ON.
S5 Velocidad intermedia Velocidad intermedia en ON.
S6 Velocidad de nivelación
Velocidad de nivelación
cuando está en ON.
S7 No se utiliza –
BB Baseblock de hardware Se deben activar ambas entradas para activar la
salida de variadorBB1 Baseblock de hardware 1
SC Entrada digital común – –
Seña-
les de
entrada
analó-
gica
+V
Fuente de alimentación de 15 V
*1
*1. No utilice esta fuente de alimentación para dispositivos externos.
Alimentación de 15 V para referencias analógicas
15 V
(Corriente máx.: 20 mA)
A1 Referencia de frecuencia 0 a +10 V/100% 0 a +10 V (20 kΩ)
AC Neutro de referencia analógica – –
E(G)
Cable blindado, punto opcional
de conexión de línea a tierra
––
Seña-
les de
salida
digital
M1
Comando de freno
(Contacto 1NA)
Comando de freno en ON.
Salidas de contacto
multifunción
Contactos de relé
Capacidad de los contactos:
1 A máx. a 250 Vc.a.
1 A máx. a 30 Vc.c.
*2
*2. Cuando controle una carga reactiva, como una bobina de relé con alimentación de c.c., inserte siempre un diodo como se muestra en la Fig. 3.
M2
M3
Control de contactor
(Contacto 1NA)
Control de contactor cuando
está en ON
M4
M5
Variador listo
(Contacto 1NA)
Variador listo cuando está en
ON.
M6
MA
Señal de salida de fallo (SPDT)
(1 contacto conmutado)
Fallo cuando CERRADO entre MA y MC
Fallo cuando ABIERTO entre MB y MC
MB
MC
1. En Fig. 4 se muestra el cableado de las entradas digitales S1 a S7 y BB, BB1 para la conexión de contactos
o de transistores NPN (0 V modo común y NPN). Esta es la configuración predeterminada.
Para conectar transistores PNP o para utilizar una fuente de alimentación externa de 24 V consulte la Tabla 3.
2. Una reactancia de c.c es una opción solamente para variadores de 18,5 kW o menos. Retire el puente al conectar
una reactancia de c.c.
Fuente alimentación
externa: 30 Vc.c. máx.
Bobina
Diodo volante
1 A máx.
La tensión del diodo debe ser al menos
tan alta como la tensión del circuito.
IMPORTANTE
