TH-37/42PG9W

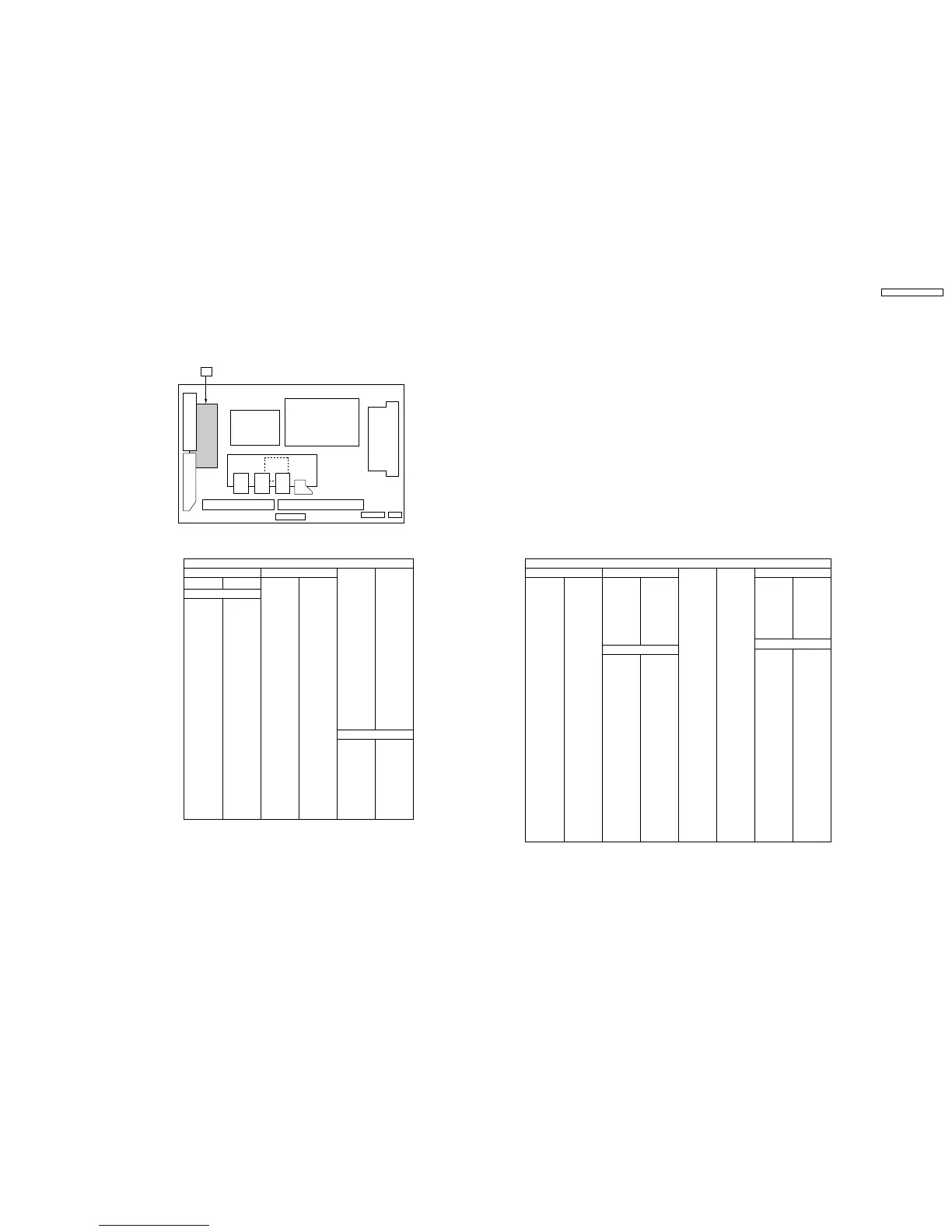

SC-BOARD PARTS LOCATION
TH-37/42PG9W
SC-BOARD PARTS LOCATION
Parts Location
SC-BOARD (FOIL SIDE)
Q6401 B-3
Q6402 B-3
Q6403 C-3
Q6421 C-2
Q6422 D-2
Q6423 D-2
Q6441 G-3
Q6442 F-3
Q6451 F-3
Q6661 G-3
Q6801 H-2
Q6821 F-4
Q6822 G-4
Q6841 G-3
Q6842 G-4
TRANSISTOR
TP1 B-2
TP2 B-2
TP4 B-1
TP5 B-1
TP6 B-2
TP7 B-2
TP8 B-1
TP9 C-1
TP10 G-1
TP11 G-1
TP12 I-1
TP13 G-2
TP14 G-1
TP15 G-1
TP16 H-1
TP17 H-1
TP18 H-2
TP19 H-1
TP20 G-1
TP21 H-2
TP22 H-1
TP23 G-1
TP24 G-1
TP25 H-2
TP26 G-2
TP26 H-2
TP27 G-1
TP28 G-2
TP29 F-2
TP30 F-1
TP31 E-2
TP32 D-1
TP33 D-1
TP34 C-1
TP35 C-1
TP38 H-1
TP39 G-1
TP
IC6791 H-2
IC
VOLUME
Parts Location
SC-BOARD (COMPONENT SIDE)
IC6471 B-4
IC6472 B-4
IC6501 G-1
IC6521 D-1
IC6561 B-1
IC6562 C-2
IC6581 F-2
IC6601 D-4
IC6602 B-4
IC6610 B-5
IC6671 E-3
IC6681 C-5
IC6682 B-4
IC6721 A-4
IC6722 B-5
IC6724 B-5
IC6725 B-5
IC6751 H-4
IC6752 H-4
IC6753 H-5
IC6771 D-3
IC6772 E-4
IC6773 C-3
IC6774 C-3
IC6791 A-2
IC6801 B-3
IC6802 C-4
IC6821 C-3
IC6841 C-4
IC6861 B-4
IC6871 C-3
IC
PC6480 B-4
PC6701 A-3
PC6702 A-3
PC6703 A-3
PC6704 H-5
PC6705 C-3
PC6760 H-4
PC6801 B-3
PC6861 B-4
PC6871 C-3
Q6401 H-3
Q6402 H-3
Q6403 G-3
Q6421 G-3
Q6422 F-3
Q6423 F-3
Q6441 C-2
Q6442 D-2
Q6451 D-2
Q6471 B-3
Q6511 G-2
Q6512 H-2
Q6516 G-1
Q6517 G-1
Q6531 C-1
Q6532 C-1
Q6581 F-1
Q6601 D-5
Q6602 D-5
Q6621 H-3
Q6622 G-3
Q6642 F-5
Q6643 F-5
Q6644 F-5
Q6645 G-5
PHOTO COUPLER
TRANSISTOR
TP15V H-1
TPSC1 F-5
TPSOS6 B-1
TPSOS7 C-1
TPVAD D-3
TPVSCN D-4
TPVSET D-4
TPVSUS H-1
TP
VR6600 C-2
VR6602 D-5
VOLUME
TP40 D-5
TP41 D-5
TP42 D-5
TP43 D-5
TP44 B-5
TP45 B-5
TP46 F-5
TP47 F-5
TP48 F-5
TP49 F-5
TP50 H-5
TP51 H-5
TP52 H-1
TP53 H-4
TP54 C-5
TP55 C-5
TP56 C-5
TP57 C-5
TP58 C-5
TP59 G-5
TP60 G-5
TP61 G-5
TP62 G-5
TP63 G-5
TP64 F-4
VR6600 G-3
VR6602 E-4
Q6646 G-5
Q6647 G-5
Q6648 H-5
Q6661 C-2
Q6662 E-4
Q6663 E-4
Q6671 E-3
Q6680 E-3
Q6681 D-4
Q6682 D-4
Q6691 C-5
Q6742 C-4
Q6743 C-4
Q6744 B-4
Q6762 H-4
Q6781 E-4
Q6782 E-4
Q6791 D-3
Q6801 B-3
Q6802 B-2
Q6803 B-3
Q6821 D-4
Q6822 D-4
Q6824 C-3
Q6841 C-4
Q6842 C-4
SC
TH-37PG9W / TH-42PG9W
63
