Parkside PMSG 200 A2 - Aanpassing Van Het Apparaat Voor Lassen Met Gevulde Draad Zonder Beschermgas

100
NL/BE
S
10
4
38

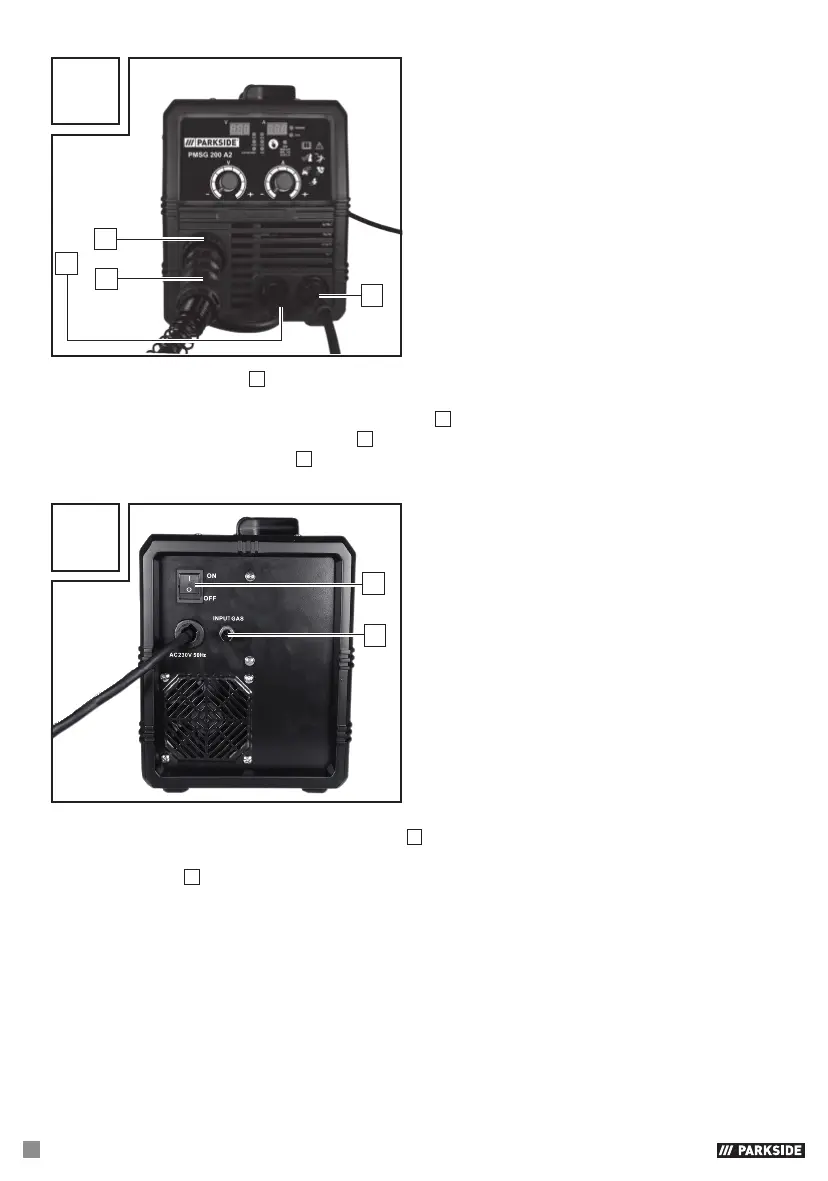

 Verbind eerst de stekker
32
met de met ”+” gemarkeerde aansluiting (zie afb. S). Draai deze met de
wijzers van de klok mee om te fixeren. Raadpleeg een vakman, wanneer u twijfelt.
 Verbind nu het slangenpakket met directe aansluiting
10
met de overeenkomstige aansluiting (zie afb. S).
Fixeer de verbinding door de fixeerring
38
met de wijzers van de klok mee aan te halen.
 Verbind dan de aardingskabel
4
met als ”-” gemarkeerde aansluiting (zie afb. S).
Draai de aansluiting met de wijzers van de klok mee om deze te fixeren.
T
5
33
 Trek de beschermkap af van de gasaansluiting
33
.
 Verbind nu de beschermgasaanvoer inclusief de drukreduceerklep (niet inbegrepen) met de
gasaansluiting
33
(zie afb. T). Er is beschermgas nodig, voor zover er geen gevulde draad met
geïntegreerd vast beschermgas wordt gebruikt. Neem evt. ook de aanwijzingen over uw drukredu-
ceerklep in acht (niet meegeleverd). Als richtwaarde voor de in te stellen gasstroom kan de volgende
formule worden toegepast:
Draaddiameter in mm x 10 = gasstroom in l/min
Voor een draad van 0,8 mm resulteert dat bijvoorbeeld in een waarde van ca. 8l/min.
z Aanpassing van het apparaat voor lassen met gevulde draad
zonder beschermgas
Wanneer u de gevulde draad met geïntegreerd beschermgas gebruikt, hoeft er geen extern beschermgas
worden aangevoerd.
32
