Parkside PMSG 200 A2 - Soudage MMA

78
FR/BE/CH

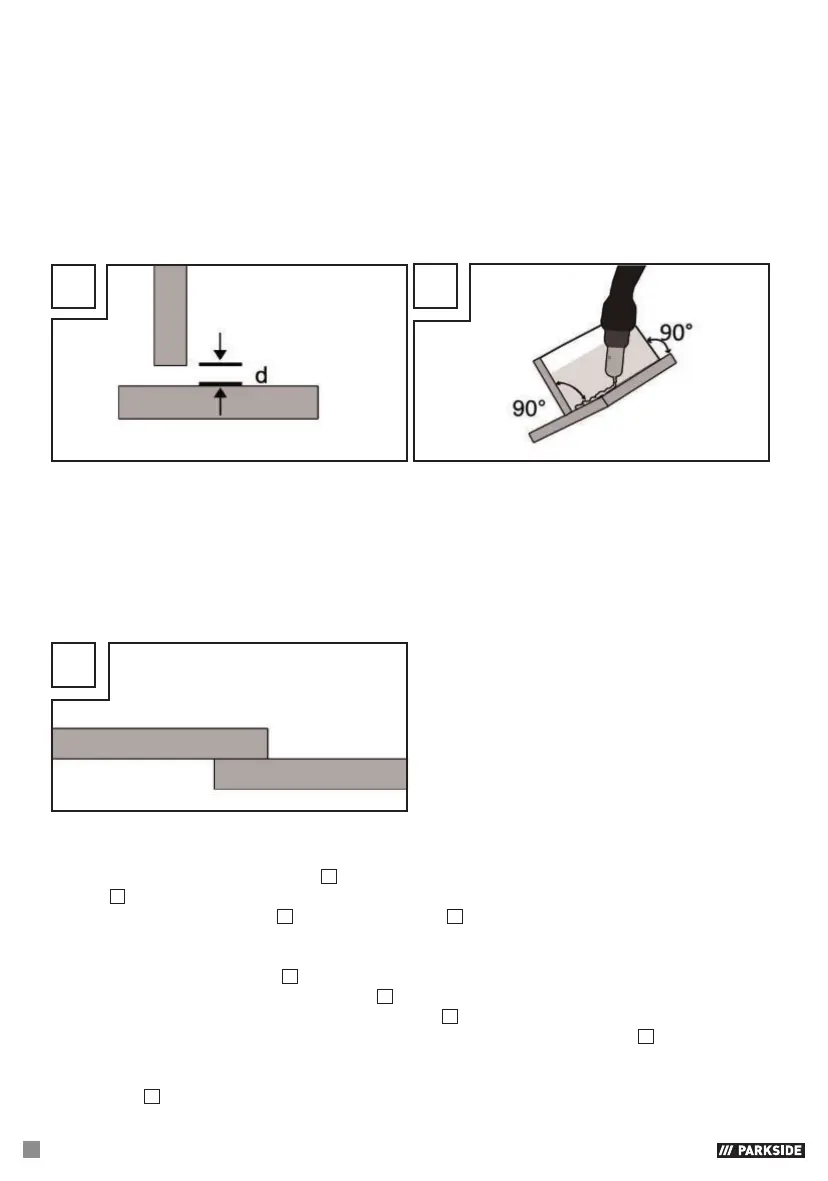

Soudage d’angle
Pour réaliser un soudage d’angle, les deux pièces à traiter sont posées perpendiculairement l’une par
rapport à l’autre. Le cordon doit avoir une forme triangulaire avec des côtés isocèles et une forme
légèrement concave (fig. Y, Z).
Liaison soudée dans l’angle intérieur
La préparation de cette liaison soudée est très simple et convient pour des épaisseurs jusqu’à 5mm.
Réduire au max. la dimension «d», elle ne doit en aucun cas dépasser 2mm (fig. Y).
Y
Z
Elle ne convient pas pour les matériaux plus épais. Dans ce cas, il est préférable de préparer une liaison
comme indiqué dans la figure X, où le bord d’une des plaques est biseautée.
Liaison soudée par recouvrement
Cette technique est notamment utilisée pour les bords à souder droits. La soudure est réalisée par un
cordon de soudure d’angle normal. Les deux pièces à traiter doivent être placées le plus près possible
l'une de l'autre (FigureAB).
AB
z Soudage MMA
 Vérifier que l’interrupteur principal
5
est sur la position «O» («OFF») et que le cordon d'alimenta-
tion
3
n’est pas branché à la prise secteur.
 Brancher le porte-électrodes
34
et la borne de masse
4
au poste à souder, comme dans la figure
AC. Veuillez également tenir compte des indications du fabricant d’électrodes.
 Enfilez des vêtements de protection conformément aux instructions et préparez votre poste de travail.
 Branchez la borne de masse
4
à la pièce à usiner.
 Insérez l’électrode dans le porte-électrodes
34
.
 Allumer l'appareil en mettant l’interrupteur principal
5
en position «I» («ON»).
 Choisissez le mode «MMA» en actionnant la touche pour le mode de soudage
35
, jusqu’à ce que
le voyant lumineux s’allume à côté de «MMA».
 Réglez le courant de soudure au moyen du commutateur rotatif pour le réglage du courant de
soudage
6
en fonction de l’électrode choisie.
