HINWEIS: Je nach Anwendung werden unterschiedliche Schweißdrähte benötigt. Mit diesem Ge-
rät können Schweißdrähte mit einem Durchmesser von 0,6 – 1,0 mm verwendet werden.
Vorschubrolle, Schweißdüse und Drahtquerschnitt müssen immer zueinander passen. Das Gerät ist ge-
eignet für Drahtrollen bis zu maximal 5000 g.
Verwenden Sie Aluminiumdraht zum Schweißen von Aluminium und Stahldraht zum Schweißen von
Stahl und Eisen.
z Geräteanpassung zum Massivdrahtschweißen mit Schutzgas

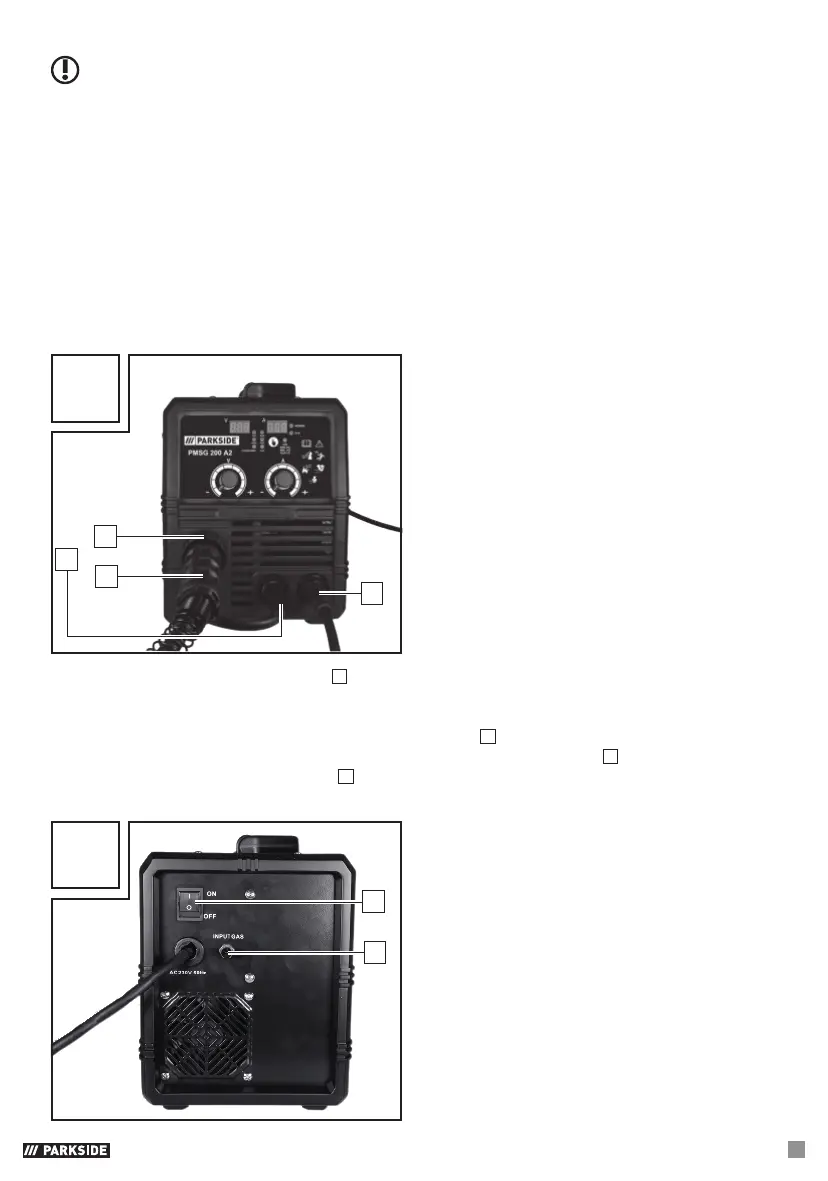

Die korrekten Anschlüsse zum Massivdrahtschweißen bei Verwendung von Schutzgas sind in Abbildung
S dargestellt. Bei Verwendung des mitgelieferten Aluminium-Massivdrahts ist Argon (nicht im Lieferum-
fang) als Schutzgas zu verwenden.
S
10
4
38
Verbinden Sie zunächst den Stecker
32
mit dem mit „+“ gekennzeichneten Anschluss
(siehe Abb. S). Drehen Sie ihn zur Fixierung im Uhrzeigersinn. Wenn Sie Zweifel haben, konsultie-
ren Sie einen Fachmann.
Verbinden Sie nun das Schlauchpaket mit Direktanschluss
10
mit dem entsprechenden Anschluss
(siehe Abb. S).Fixieren Sie die Verbindung durch Festziehen des Fixierrings
38
im Uhrzeigersinn.
Verbinden Sie dann das Massekabel
4
mit dem entsprechenden, mit „-“ gekennzeichneten,
Anschluss (siehe Abb. S). Drehen Sie den Anschluss zur Fixierung im Uhrzeigersinn.
T
5
33
32
